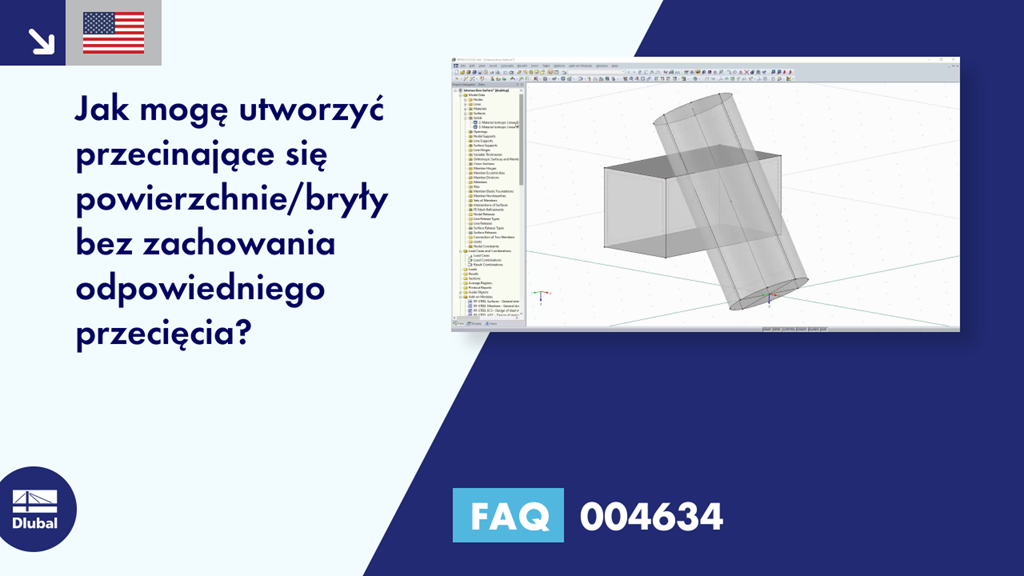

[EN] FAQ 004634 | Jak utworzyć przecinające się powierzchnie/bryły bez zachowania odpowiednich...

Pytanie:
Jak utworzyć przecinające się powierzchnie/bryły bez zachowania odpowiedniego przecięcia?

Odpowiedź:
Istnieje możliwość przekształcenia przecięcia w linię. Ta opcja umożliwia ręczne utworzenie przecięcia. Oto przykład:

1. Najpierw tworzone jest przecięcie dwóch obiektów za pomocą polecenia "Nowa bryła złożona":

W tym konkretnym przypadku walec jest odejmowany od prostopadłościanu, tworząc w ten sposób przecięcie:

Drugi To przecięcie jest teraz „zamienione na linie”. W tym celu należy zaznaczyć wszystkie zaangażowane obiekty, a w menu kontekstowym wybrać opcję „Przekształć w linię” w sekcji „Przecięcie”:

3. Nowe linie służą do tworzenia nowych powierzchni lub modyfikowania już istniejących. Linie graniczne powierzchni można zmienić, wybierając je ponownie. W szczególności powierzchnię przecięcia należy modelować jako powierzchnię czworoboczną:

4. Na koniec należy ponownie utworzyć bryłę:

RFEM 5
