Pytanie:

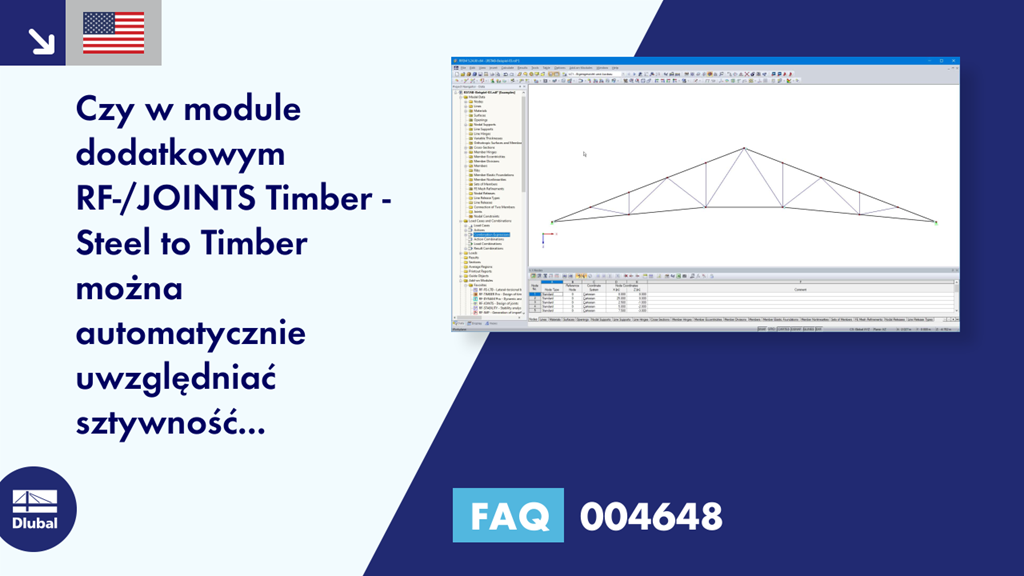

Czy w module dodatkowym RF-/JOINTS Timber - Steel to Timber można automatycznie uwzględniać sztywność elementów złącznych podczas określania sił wewnętrznych?
Odpowiedź:
Tak, jest to możliwe, ale tylko w programie RFEM. Niestety, funkcja ta nie istnieje w programie RSTAB.
Aby skorzystać z eksportu sztywności, należy aktywować odpowiednie opcje w Szczegółach, jak pokazano na rysunku 01. Dzięki temu sztywności są eksportowane do programu RFEM przed obliczeniami, a siły wewnętrzne są obliczane, z uwzględnieniem połączeń sztywnych. Jednak nie zostanie utworzony kolejny model konstrukcyjny, ale istniejący model zostanie zmodyfikowany.
Podczas uruchamiania obliczeń RF‑JOINTS mimośród i połączenie są przenoszone do programu RFEM jako właściwości pręta, w programie RFEM są również generowane zwolnienia węzłowe. Informacje te można znaleźć w tabelach programu RFEM „1.14 Przeguby prętowe”, „Mimośrody 1.15”, „1.24 Zwolnienia węzłowe” oraz „1.30 Połączenia”. Siły wewnętrzne do kontroli obliczeń są następnie określane za pomocą zmodyfikowanego modelu.
Dla wszystkich prętów dostępne są opcje eksportu, dla których można zdefiniować mimośrody i przeguby. Jeżeli w modelu istnieją już przeguby prętowe lub w kratownicy, dodatkowe przeguby połączeń doprowadzą do niestateczności w obliczeniach. Z tego względu przed zamknięciem okna dialogowego pojawia się odpowiedni komunikat.
Pod plikami do pobrania na końcu tego FAQ można znaleźć przykład, w którym eksport sztywności jest wyświetlany tylko dla węzła okapowego. Aby uwzględnić sztywność elementów złącznych, należy zawsze zdefiniować wszystkie połączenia.
