Pytanie:

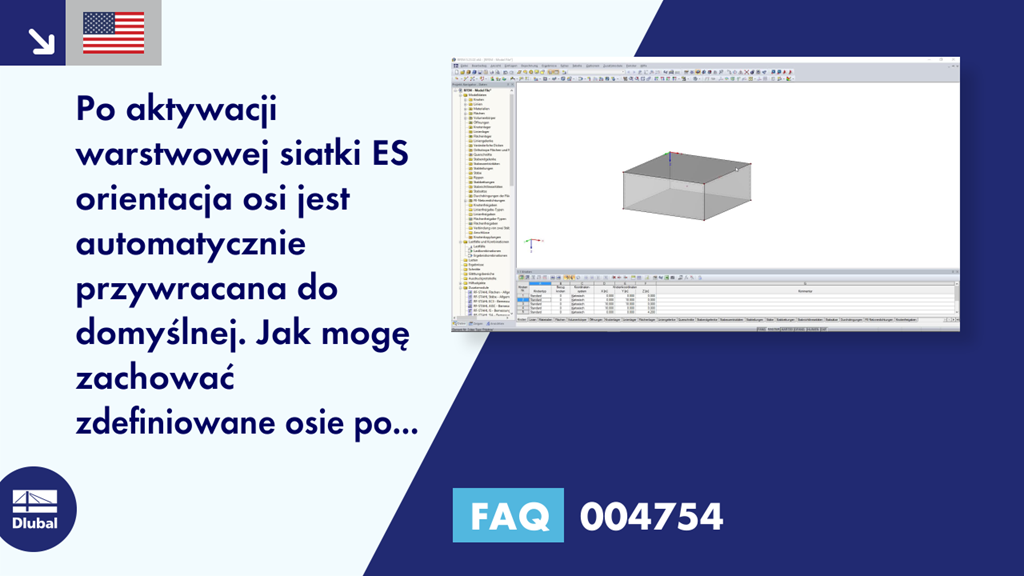

Po aktywacji warstwowej siatki ES orientacja osi jest automatycznie przywracana do domyślnej. Jak mogę zachować zdefiniowane osie po nałożeniu warstw na siatkę ES?
Odpowiedź:
W przypadku stosowania warstwowej siatki ES do brył nie jest niestety możliwe zachowanie orientacji osi zdefiniowanej przez użytkownika, ponieważ warstwy są zawsze w kierunku z, a zatem oś definiowana jest automatycznie.
Alternatywnie można zastosować zagęszczenie siatki ES, patrz rysunek.
