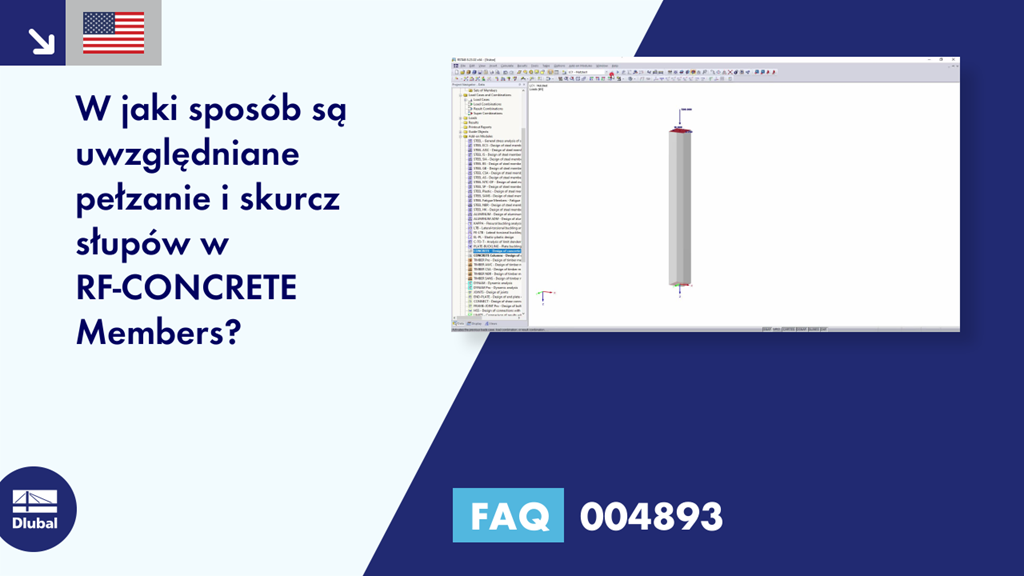

[EN] FAQ 004893 | W jaki sposób są uwzględniane pełzanie i skurcz słupów w RF-CONCRETE Members ...

Pytanie:
W jaki sposób są uwzględniane pełzanie i skurcz słupów w RF-CONCRETE Members?

Odpowiedź:
Jeśli chodzi o uwzględnienie pełzania i skurczu, koncepcja programu jest następująca: Pełzanie i skurcz są uwzględniane w RF-CONCRETE Members tylko w przypadku wystąpienia zakrzywienia przekroju i zarysowania. Wyjaśnienie tego można znaleźć w instrukcji; rozdział 2.4.5.2.

Koncepcja wyznaczania sztywności podłużnej dotyczy elementów zakrzywionych. W przypadku obciążenia czysto osiowego program nie jest w stanie dokładnie określić odkształcenia w związku z pełzaniem i skurczem zgodnie z obecną koncepcją.

Czy mają Państwo jakieś pytania?
