Pytanie

W jaki sposób są uwzględniane pełzanie i skurcz słupów w RF-CONCRETE Members?

Odpowiedź:

Jeśli chodzi o uwzględnienie pełzania i skurczu, koncepcja programu jest następująca: Pełzanie i skurcz są uwzględniane w RF-CONCRETE Members tylko w przypadku, gdy istnieje krzywizna, a przekrój zarysowany. Wyjaśnienie tego znajduje się w instrukcji obsługi, patrz rozdz. 2.4.5.2.

Koncepcja wyznaczania sztywności podłużnej jest przeznaczona dla elementów zakrzywionych. W przypadku obciążenia czysto osiowego zgodnie z obecną koncepcją nie jest w stanie określić dokładnego odkształcenia w związku z pełzaniem i skurczem.

FAQ

[EN] FAQ 004893 | W jaki sposób są uwzględniane pełzanie i skurcz słupów w RF-CONCRETE Members ...

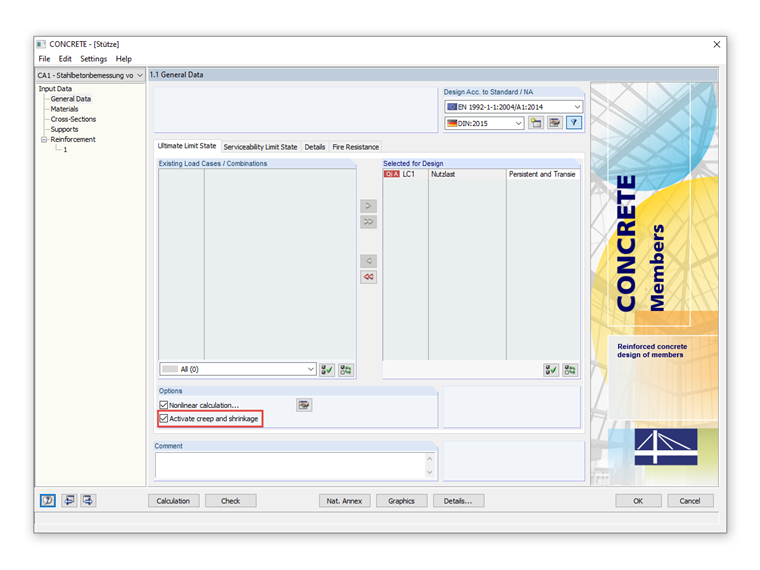

Uwzględnienie pełzania i skurczu
