RF-/FOUNDATION Pro umożliwia sprawdzenie dopuszczalnego mimośrodu wypadkowych parcia. Zgodnie z normą DIN EN 1997-1/NA to obliczenie należy przeprowadzić dla obciążeń charakterystycznych lub reprezentatywnych.

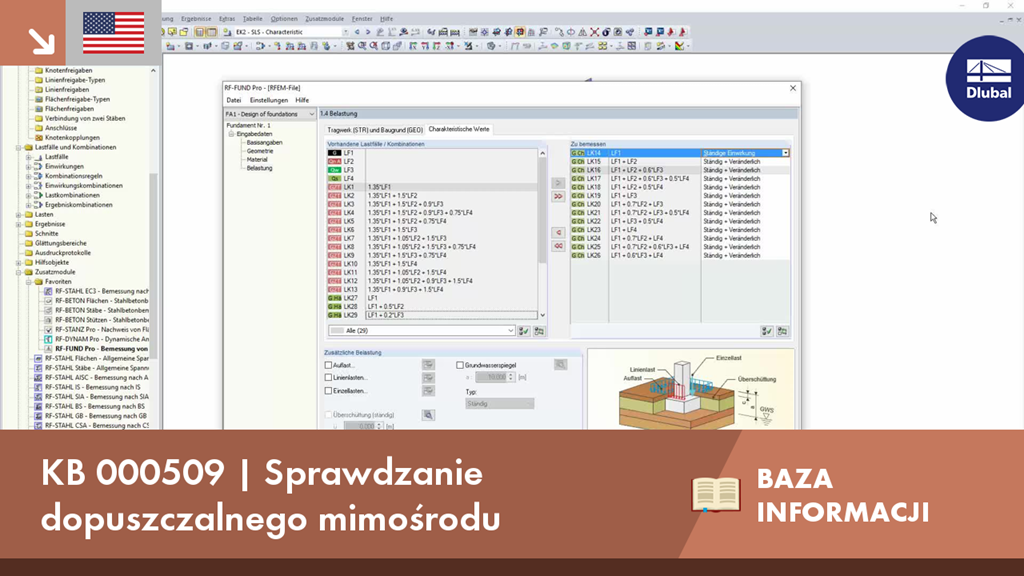

KB 000509 | Sprawdzanie dopuszczalnego mimośrodu
- Dostępne typy fundamentów:Płyta fundamentowa z czystego materiału (opcjonalnie bez zbrojenia)
- fundament kielichowy z powierzchniami gładkimi
- fundament kielichowy z powierzchniami dyblowymi
- Fundament blokowy z gładkimi ścianami kielicha
- fundament blokowy z powierzchniami dyblowymi
- Wymiarowanie zgodnie z EN 1992-1-1 i EN 1997-1
- Dostępne są następujące załączniki krajowe do Eurokodu 2 i Eurokodu 7:
- DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
- ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
- DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
- BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
- SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
- NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
- UNI EN 1992-1-1/NA:2007-07 | DIN EN 1997-1/NA:2005-01
- NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
- PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
- STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
- SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
- UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
- EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
- CSN EN 1992-1-1/NA:2016-05 | ČSN EN 1997-1/NA:2014-06
- BS EN 1992-1-1:2004/NA:2005 | PN-EN 1997-1:2004
- TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
- CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997‑1/NA:2004
Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
- Automatyczne obliczanie decydującego obciążenia z przypadków obciążeń
- Specyfikacja dodatkowych sił podporowych
- Określenie propozycji zbrojenia dla dolnego i górnego zbrojenia płytowego z uwzględnieniem najkorzystniejszej kombinacji maty i prętów zbrojeniowych
- Indywidualne dostosowanie propozycji zbrojenia
- Wyniki zbrojenia fundamentu na szczegółowych rysunkach zbrojenia
- Wyniki wyświetlane w tabelach i graficznie
- Wizualizacja fundamentu, słupów i zbrojenia w renderowaniu 3D
Możliwe jest przeprowadzenie następujących obliczeń:
- obliczenia równowagi statycznej
- Obliczenia w stanie granicznym odporu
- Obliczenia dla uszkodzenia gruntu (nacisk na grunt)
- Obliczanie silnych obciążeń mimośrodowych
- Obliczenia skręcania fundamentu i ograniczenia spoiny z przerwami
- Projektowanie przesuwu
- obliczenia osiadania
- Obliczanie zniszczenia przy zginaniu płyty i kielicha
- Obliczanie wytrzymałości na przebicie
Wymiary fundamentu i kielicha mogą być zdefiniowane przez użytkownika lub zdefiniowane przez moduł. Wyznaczone zbrojenie można edytować ręcznie. W takim przypadku obliczenia są aktualizowane automatycznie.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
