Aby określić odległość między dwoma węzłami lub kąt między dwoma obiektami bez korzystania z funkcji wymiarowania, można po prostu użyć opcji „Zmierz” w menu „Narzędzia”. W tym miejscu można także wybierać spośród różnych funkcji pomiarowych.

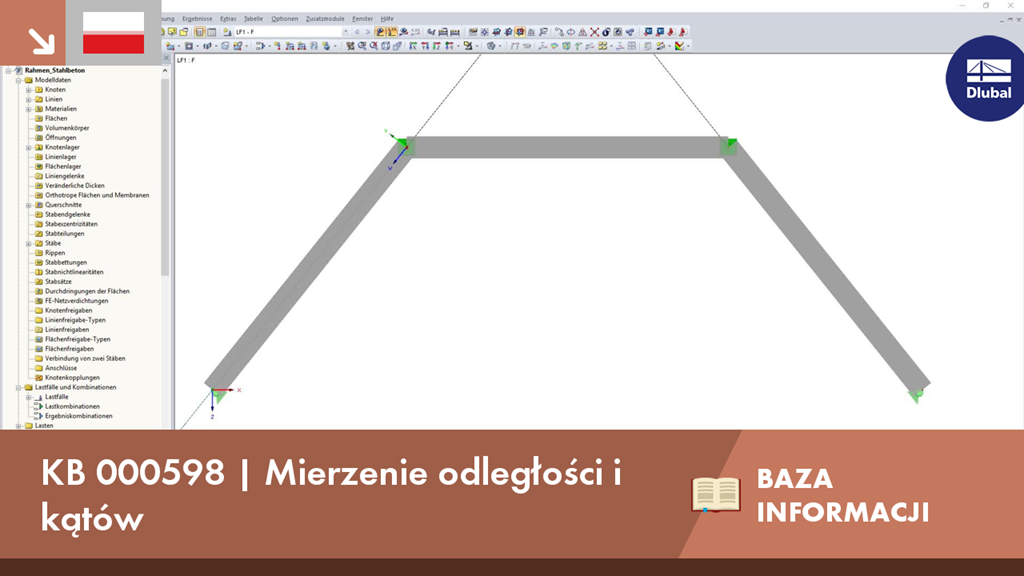

KB 000598 | Mierzenie odległości i kątów
