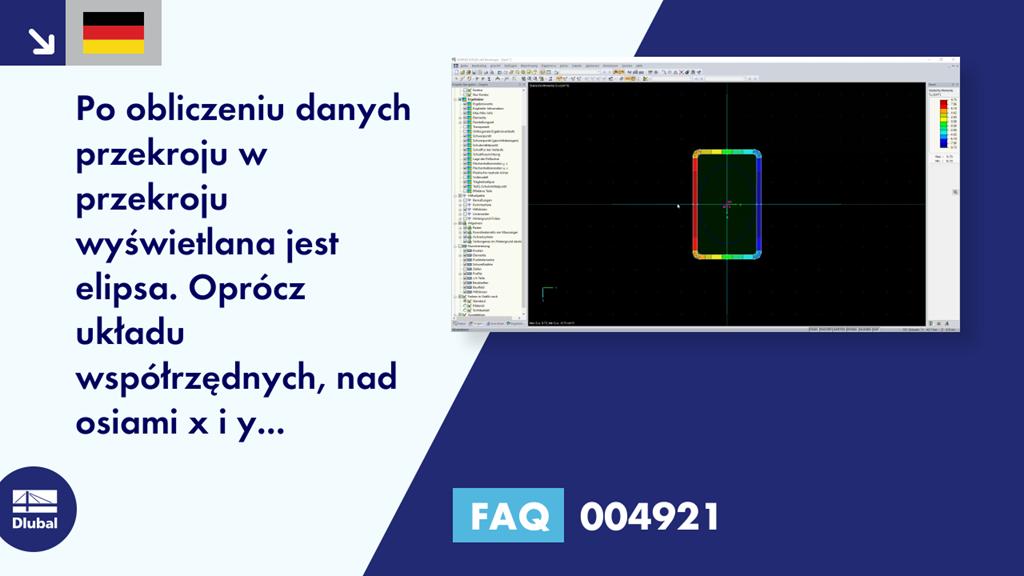

FAQ 004921 | Po obliczeniu danych przekroju, w przekroju wyświetlana jest elipsa...

Pytanie:
Po obliczeniu danych przekroju w przekroju wyświetlana jest elipsa. Oprócz układu współrzędnych, nad osiami x i y wyświetlane są szerokie linie. O jakich ekranach mówimy? Jak mogę to dezaktywować?

Odpowiedź:
Elipsa jest elipsą bezwładności służącą do wyświetlania promienia bezwładności. Funkcję tę można dezaktywować lub aktywować w sposób pokazany na rysunku 01.

Obie dodatkowe linie służą do wyświetlania osi dwusiecznej powierzchni dla y i z, ale także dla osi głównych u i v. Te dwie linie można również dezaktywować w nawigatorze Wyświetlić (patrz rysunek 01).

Czy mają Państwo jakieś pytania?
