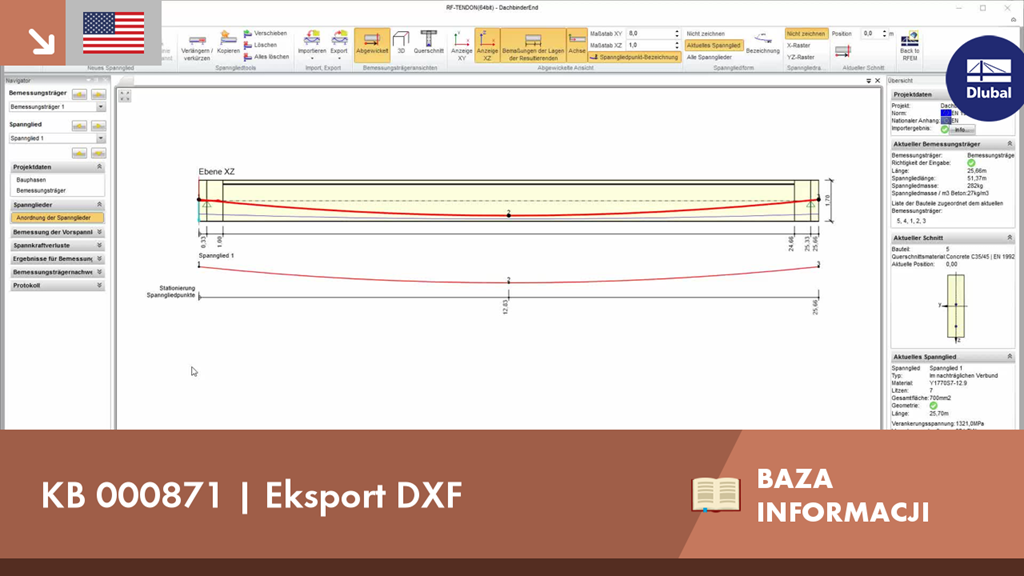

Po określeniu ostatecznej geometrii cięgna w RF -TENDON, przydatne może być wyeksportowanie modelu do programu CAD. W tym celu moduł oferuje możliwość eksportu pliku w formacie .dxf. Funkcję eksportu można wybrać, klikając prawym przyciskiem myszy obszar roboczy. Po wybraniu formatu DXF i lokalizacji przechowywania można wprowadzić dodatkowe ustawienia.
