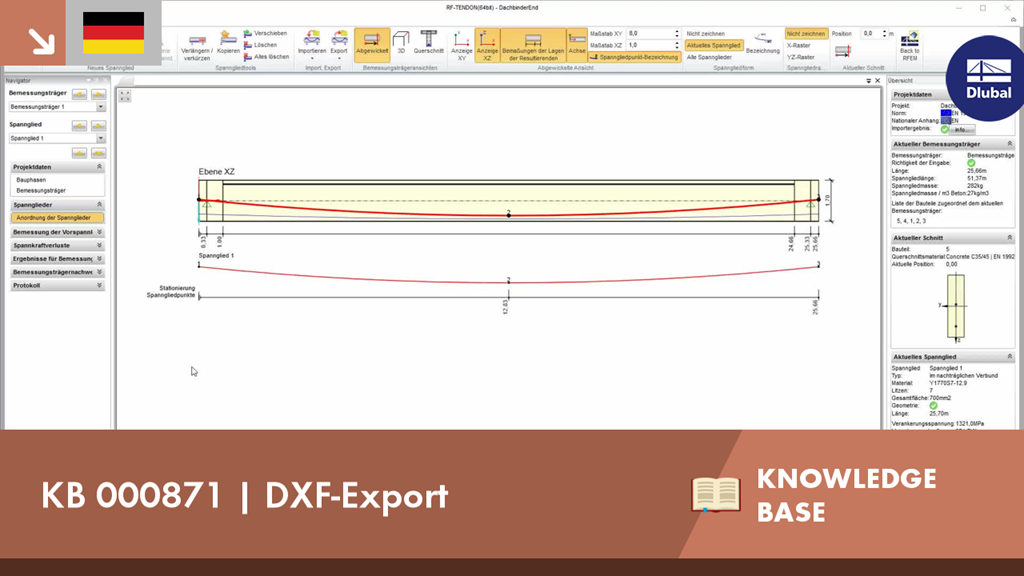

Nachdem in RF-TENDON die endgültige Spanngliedgeometrie ermittelt wurde, kann der Export in ein CAD-Programm nützlich sein. Dazu steht unter anderem der Export in das Dateiformat .dxf zur Verfügung. Die Exportfunktion ist über einen Rechtsklick in den Arbeitsbereich auswählbar. Nach der Auswahl des DXF-Formats und des Speicherorts können zusätzliche Einstellungen vorgenommen werden.
