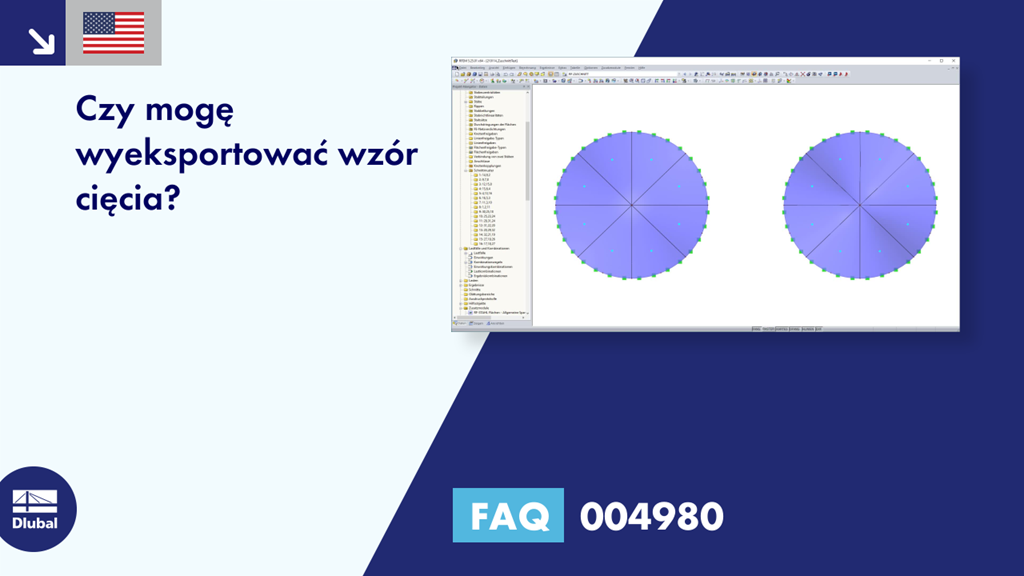

Pytanie: Czy mogę wyeksportować wzór cięcia?
Odpowiedź:
Tak, spłaszczoną geometrię szablonu cięcia można wyeksportować do pliku DXF. Aby wyeksportować szablony cięcia, w sekcji "Formaty cięcia" należy wybrać Format ASCII.
W zakładce „Wzór cięcia” można sprawdzić i dostosować liczbę szablonów w rzędzie oraz, w razie potrzeby, odległość między nimi.
