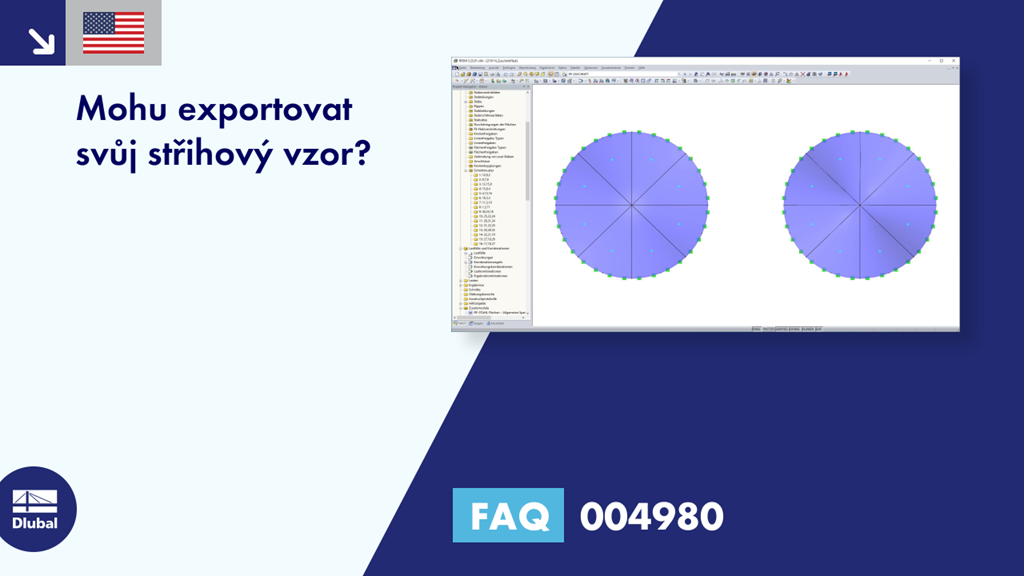

Dotaz: Mohu exportovat svůj střihový vzor?
Odpověď:
Ano, vyrovnanou geometrii střihového vzoru je možné exportovat do souboru DXF. Pro export střihových vzorů je nutné vybrat formát ASCII v sekci "Formáty pro střihové vzory".
V záložce "Střihové vzory" je možné zkontrolovat počet vzorů v řadě a vzdálenost mezi vzory a v případě potřeby je upravit.
