W programie RFEM można wyświetlić właściwości kontaktu między dwiema powierzchniami za pomocą brył kontaktowych. Podczas modelowania brył kontaktowych należy pamiętać, że każda łącząca się powierzchnia boczna pomiędzy powierzchniami kontaktowymi ma być zamodelowana jako prosta powierzchnia z czterema liniami granicznymi.

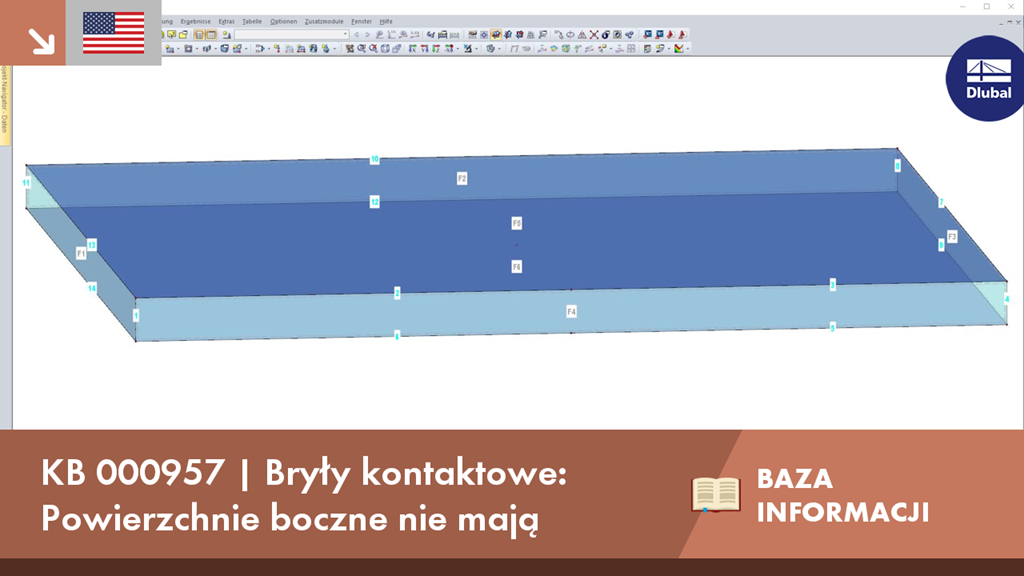

KB 000957 | Bryły kontaktowe: „Powierzchnie boczne nie mają czterech krzywych granicznych”
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
Liczba stopni swobody w węźle nie jest już globalnym parametrem obliczeniowym w programie RFEM (6 stopni swobody dla każdego węzła siatki w modelach 3D, 7 stopni swobody dla analizy skręcania skrępowanego). Dlatego każdy węzeł jest zwykle rozpatrywany z inną liczbą stopni swobody, co prowadzi do zmiennej liczby równań w obliczeniach.
Zmiana ta przyspiesza obliczenia, szczególnie dla modeli, które mogą być znacznie uproszczone, takich jak konstrukcje kratownicowe i membranowe.
Rozszerzone odkształcenia prętów, powierzchni i brył można wyświetlić (np. istotne odkształcenia główne, równoważne odkształcenia całkowite itd.) w Nawigatorze projektu - Wyniki w programie RFEM oraz w Tabeli 4.0.
Można na przykład wyświetlić główne odkształcenia plastyczne podczas wymiarowania plastycznego połączeń z elementami powierzchniowymi.
Modele z programów RFEM i RSTAB mogą być zapisywane jako modele 3D glTF (formaty *.glb i *.glTF). Obejrzyj szczegółowo modele w 3D w przeglądarce 3D firmy Google lub Babylon. Na "spacer" po konstrukcji zabierz okulary VR, takie jak Oculus.
Modele 3D glTF można zintegrować z własnymi stronami internetowymi za pomocą JavaScript zgodnie z niniejszą instrukcją (np. na stronie Dlubal Modele do pobrania).
Na przykład, czy można zdefiniować pręt, który przejmuje wszystkie siły wewnętrzne, z wyjątkiem ściskających sił osiowych?
Czy można dodać ten nowy przypadek obciążenia do kombinacji, które są generowane automatycznie?
