mgr inż. (FH) Alexander Meierhofer

2021-05-25

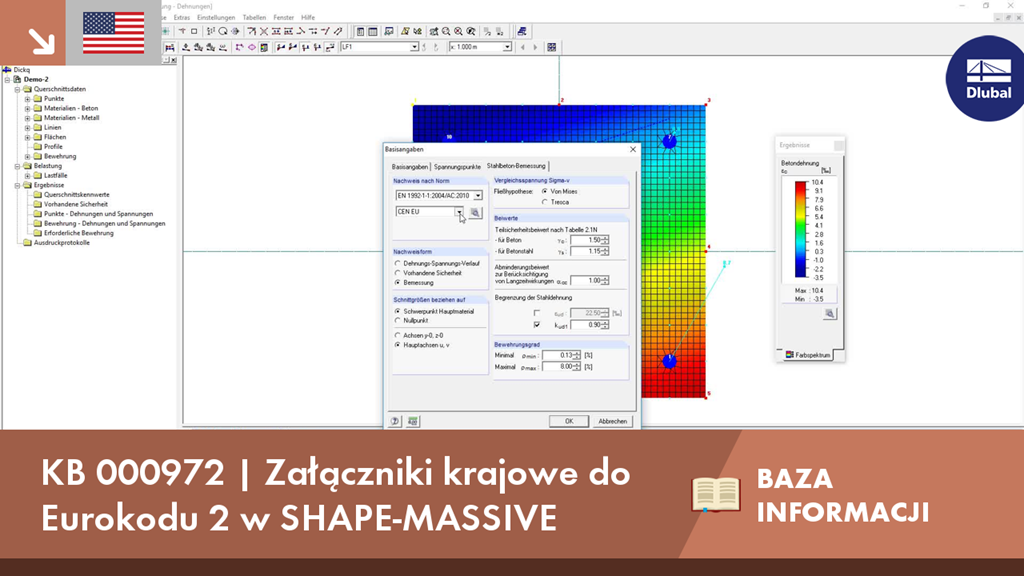

KB 000972 | Załączniki krajowe do Eurokodu 2 w SHAPE-MASSIVE

Liczba załączników krajowych do Eurokodu 2 w odniesieniu do wymiarowania przekrojów żelbetowych została rozszerzona od czasu SHAPE-MASSIVE 6.54. W związku z tym dostępne są następujące dokumenty NA normy EN 1992-1-1: 2004 + AC: 2010:

DIN EN 1992-1-1/NA: 2015-12 (Niemcy)
NEN-EN 1992-1-1+C2:2011/NB:2016 (Holandia)
CSN EN 1992-1-1/NA:2016-05 (Republika Czeska)
ÖNORM B 1992-1-1: 2011-12 (Austria)
UNE EN 1992-1-1/NA:2013 (Hiszpania)
EN 1992-1-1 DK NA:2013 (Dania)
SIST EN 1992-1-1:2005/A101:2006 (Słowenia)
NF EN 1992-1-1/NA:2016-03 (Francja)
STN EN 1992-1-1/NA:2008-06 (Słowacja)
SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
NA do BS EN 1992-1-1: 2004 (Wielka Brytania)
SS EN 1992-1-1/NA:2008-06 (Singapur)
NP EN 1992-1-1/NA:2010-02 (Portugalia)
UNI EN 1992-1-1/NA:2007-07 (Włochy)
SS EN 1992-1-1/NA: 2008 (Szwecja)
PN EN 1992-1-1/NA:2010 (Polska)
NBN EN 1992-1-1 ANB: 2010 do sprawdzania w normalnej temperaturze (Belgia)
NA do CYS EN 1992-1-1: 2004/NA: 2009 (Cypr)
BDS EN 1992-1-1:2005/NA:2011 (Bułgaria)
LST EN 1992-1-1: 2005/NA: 2011 (Litwa)
SR EN 1992-1-1:2004/NA:2008 (Rumunia)
