Pytanie:
Wie können Öffnungen von Flächen mit belastet werden?
Odpowiedź:

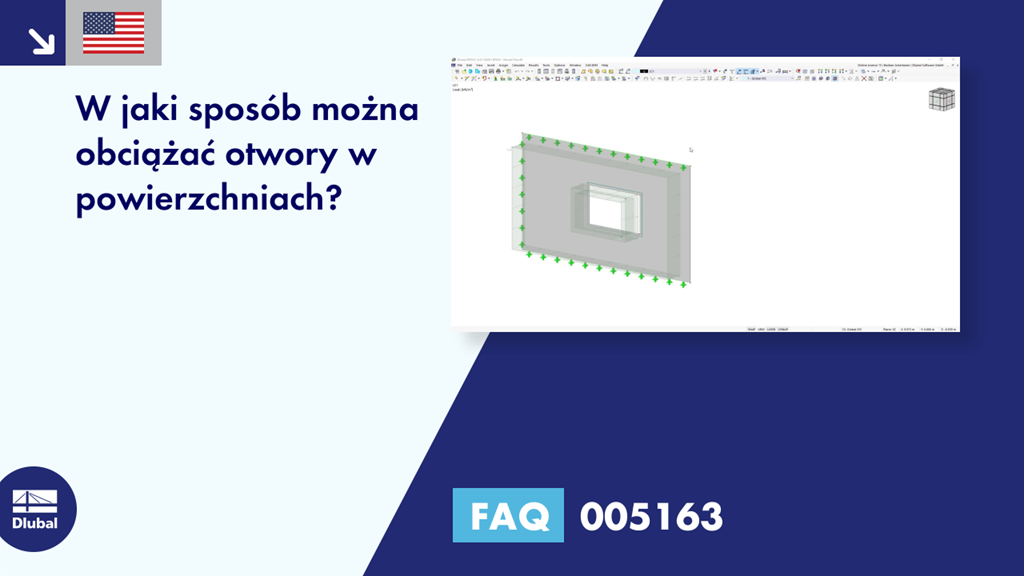

Dazu gibt es die Öffnungslast, siehe entweder Menüleiste → Einfügen → Lasten → Öffnungslasten oder Symbolleiste → Dropdown-Menü für spezielle Lasten, siehe Bild.
FAQ 005163 | Wie können Öffnungen von Flächen mit belastet werden?
