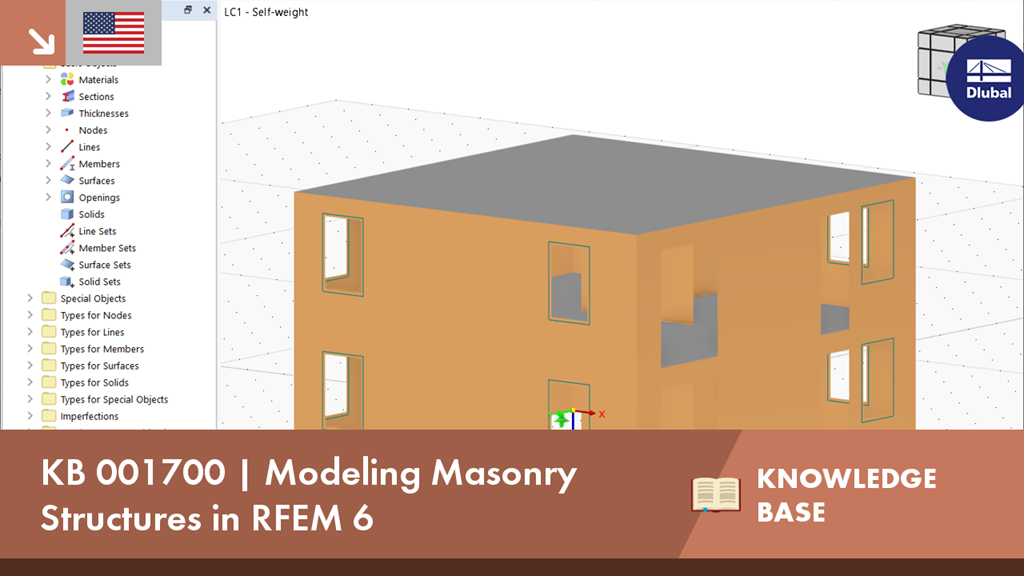

W tym filmie pokazano, w jaki sposób można modelować konstrukcje murowe w programie dodatkowym Masonry Design. Istnieje możliwość wprowadzania i modelowania konstrukcji murowych bezpośrednio w programie RFEM 6 oraz łączenia modelu materiałowego muru ze wszystkimi popularnymi rozszerzeniami dla programu RFEM. Umożliwia to projektowanie całych modeli budynków w połączeniu z murem.
Baza informacji
Ogólne informacje
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji murowych dla RFEM umożliwia wymiarowanie konstrukcji murowych przy użyciu metody elementów skończonych. Został on opracowany w ramach projektu badawczego DDMaS - Digitalizacja wymiarowania konstrukcji murowych. Model materiałowy przedstawia nieliniowe zachowanie połączenia cegła-zaprawa w postaci modelowania w skali makro.
Rozszerzenie
Rozszerzenie Nieliniowe zachowanie materiału umożliwia uwzględnienie w programie RFEM nieliniowości materiałowych (np. izotropowy plastyczny, ortotropowy plastyczny, izotropowy z uszkodzeniem).
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Rozszerzenie
Informacje o kondygnacjach i całym modelu (środek ciężkości) są wyświetlane w tabelach i grafice.
Program główny
Oprogramowanie do analizy statyczno-wytrzymałościowej elementów skończonych (MES) płaskich i przestrzennych układów konstrukcyjnych składających się z płyt, ścian, powłok, prętów (belek), brył i elementów kontaktowych
Moduł dodatkowy
Wymiarowanie prętów i powierzchni żelbetowych (płyty, ściany, konstrukcje powierzchniowe, powłoki)
Moduł dodatkowy
Analityczne obliczenia deformacji konstrukcji płytowych wykonanych z betonu zbrojonego
Moduł dodatkowy
Fizyczne i geometryczne obliczenia nieliniowe konstrukcji prętowych i płytowych wykonanych z betonu zbrojonego
Moduł dodatkowy
Uwzględnienie nieliniowych właściwości materiału
