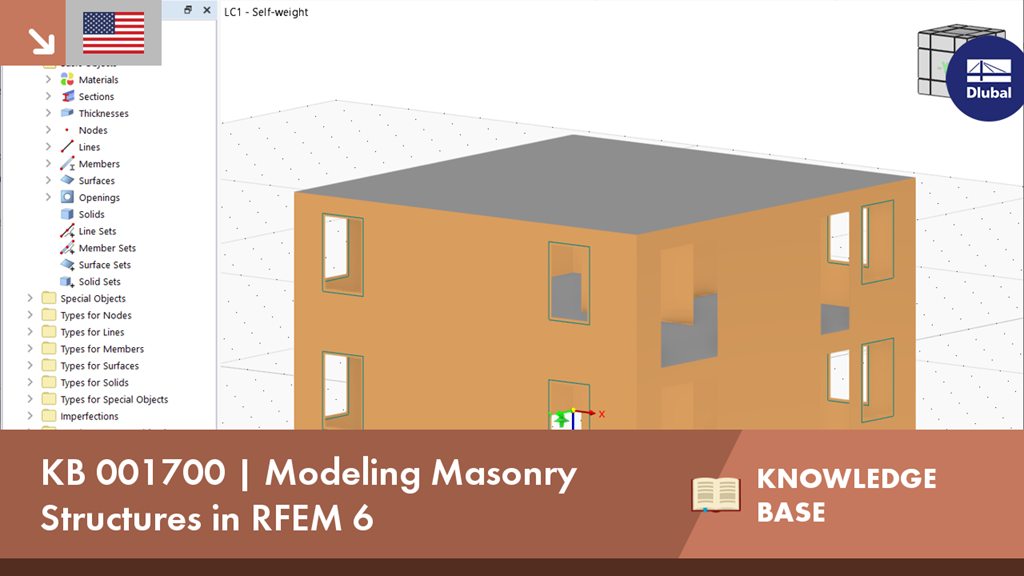

V tomto videu si ukážeme, jak lze modelovat zděné konstrukce v addonu Posouzení zdiva. Zděné konstrukce lze zadávat a modelovat přímo v programu RFEM 6 a materiálový model zdiva je možné kombinovat se všemi běžnými addony programu RFEM. Jinými slovy, lze posuzovat celé modely budov obsahujících zdivo.
Databáze znalostí
Databáze znalostí
Databáze znalostí
Databáze znalostí
V programech RFEM 6 a RSTAB 9 můžete liniové grafiky exportovat do formátu SVG (vektorové grafiky).
SVG je zkratka pro Scalable Vector Graphics a jedná se o formát souboru založený na XML pro zobrazení dvourozměrné vektorové grafiky. Tuto vektorovou grafiku lze beze ztrát škálovat. Soubory SVG lze upravovat v textových editorech, vkládat je na webové stránky a otvírat v běžných prohlížečích.
Tabulkové hodnoty z připravené tabulky Excel můžete několikerým kliknutím importovat do programu RFEM 6 / RSTAB 9 - buď jednotlivě nebo všechny najednou. Pro import je třeba nainstalovat plugin v aplikaci Microsoft Excel podle tohoto FAQ.
Věděli jste, že...? Všechny tabulky programů RFEM/RSTAB včetně výsledků můžete exportovat jednotlivě nebo najednou přímo do tabulky Excel nebo jako soubor CSV. Přitom máte několik možností:
Tímto způsobem vám program umožňuje určovat a přehledně spravovat exportovaná data. Uložené vzorce můžete exportovat stejně jako použité parametry buď přímo s tabulkou nebo jako samostatnou tabulku.
Používejte rozhraní pro efektivnější práci. Z programu Autodesk AutoCAD můžete do programu RFEM 6 / RSTAB 9 importovat konstrukce ve formátu DXF jako linie.
Kromě toho můžete z programu RFEM 6 / RSTAB 9 exportovat různé objekty (např. průřezy) do programu Autodesk AutoCAD do samostatných vrstev.
