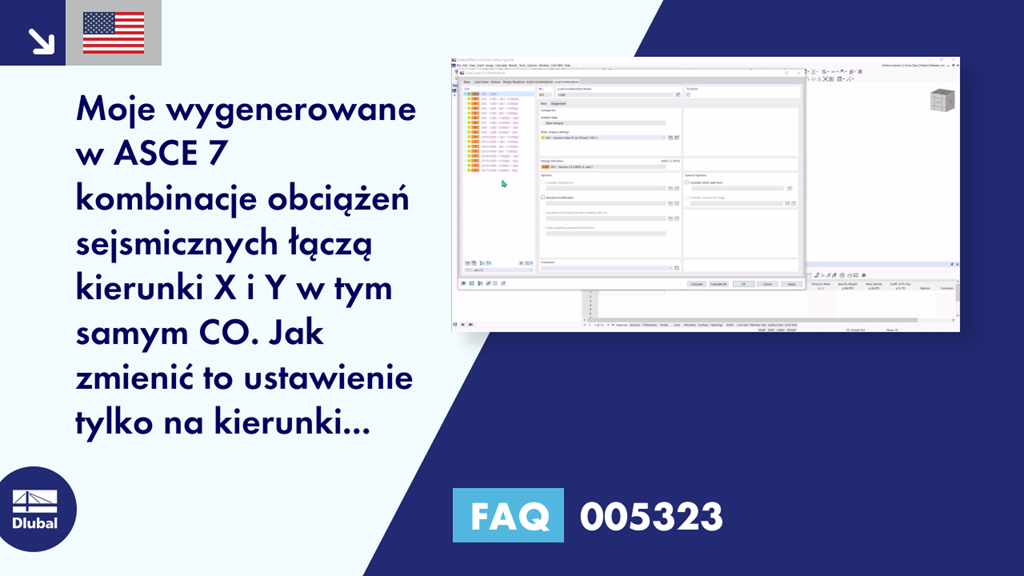

FAQ 005323 | Moje wygenerowane w ASCE 7 kombinacje obciążeń sejsmicznych łączą kierunki X i Y w ...

Pytanie:
Moje wygenerowane w ASCE 7 kombinacje obciążeń sejsmicznych łączą kierunki X i Y w tym samym CO. Jak zmienić to ustawienie tylko na kierunki niezależne?

Odpowiedź:
Domyślne ustawienie programu RFEM zakłada ortogonalną kombinację kierunków X i Y. Aby zastosować procedurę Niezależne kierowanie, należy przejść do zakładki Oddziaływania i zmienić typ oddziaływania z Równoczesne na Alternatywnie dla Qe (rys. 1).

FAQ 005323 | Moje wygenerowane w ASCE 7 kombinacje obciążeń sejsmicznych łączą kierunki X i Y

Typ oddziaływania

Następnie należy przejść do zakładki ''Sytuacje obliczeniowe'' i wybrać ''Kreator edycji kombinacji''. W zakładce 'Opcje normy' należy dezaktywować opcję 'Uwzględnij kombinacje ortogonalne' (rys. 2).

FAQ 005323 | Moje wygenerowane w ASCE 7 kombinacje obciążeń sejsmicznych łączą kierunek X i Y

Opcja "Uwzględnij kombinacje ortogonalne"

Jak pokazano w zakładce 'Kombinacje obciążeń', ortogonalne COs nie są już wyświetlane (rys. 3).

Niezależne kierunki w kombinacjach obciążeń sejsmicznych
