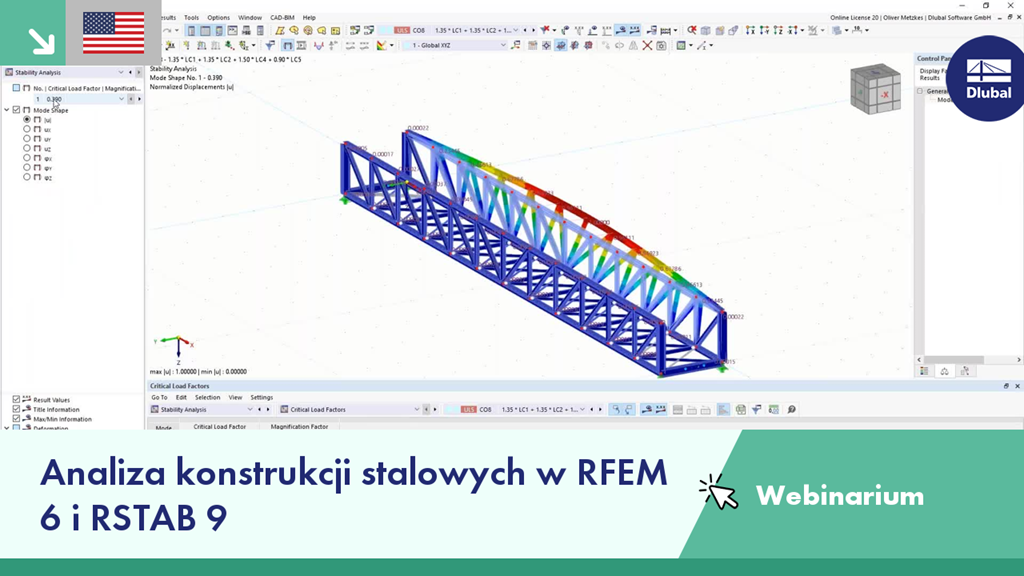

W tym webinarium na przykładzie mostu kratowego pokazano, jak wymiarować konstrukcje stalowe w programach RFEM 6 i RSTAB 9 zgodnie z Eurokodem 3.
Plan:
00:00 Wstęp
02:25 Modelowanie mostu kratowego w RFEM 6
23:53 Wprowadzanie obciążenia i kombinatoryka
41:01 Określanie długości wyboczeniowych przy użyciu rozszerzenia Stateczność konstrukcji i wymiarowanie prętów stalowych zgodnie z Eurokodem 3 przy użyciu rozszerzenia Steel Design
Wydarzenie
W rozszerzeniu Projektowanie konstrukcji stalowych, można zastosować wartość dla przekrojów formowanych na zimno zgodnie z EN 1993-1-3, która przeprowadza analizę stateczności i wymiarowanie przekrojów zgodnie z punktami 6.1.2 - 6.1.5 i 6.1.8 - 6.1.10.
Przejdź do filmu
Podczas wymiarowania zgodnie z EN 1993-1-3, możliwe jest przedstawienie graficzne postaci własnej wyboczenia dystorsyjnego przekroju oraz dla przekrojów RSECTION.
Kształt postaci własnej można również wyprowadzić w RSECTION 1 dla przekrojów z biblioteki.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
