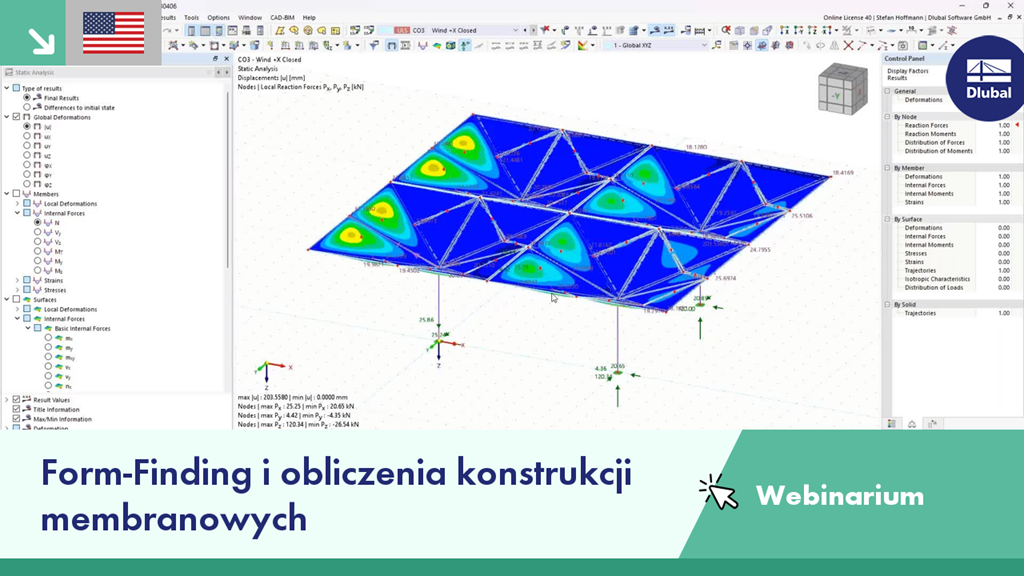

Z tego webinarium dowiesz się, jak modelować i obliczać pneumatyczne konstrukcje membranowe w programie RFEM 6 do analizy statyczno-wytrzymałościowej.
Plan:
00:00 Wstęp
03:23 Wprowadzenie nowych funkcji Form-Finding
26:16 Modelowanie układu pneumatycznie sprężonego
56:11 Analiza wiatru z generowaniem obciążeń wiatrem
56:52 Wymiarowanie konstrukcji wsporczej i płytowej
59:26 Perspektywy
