Pytanie:

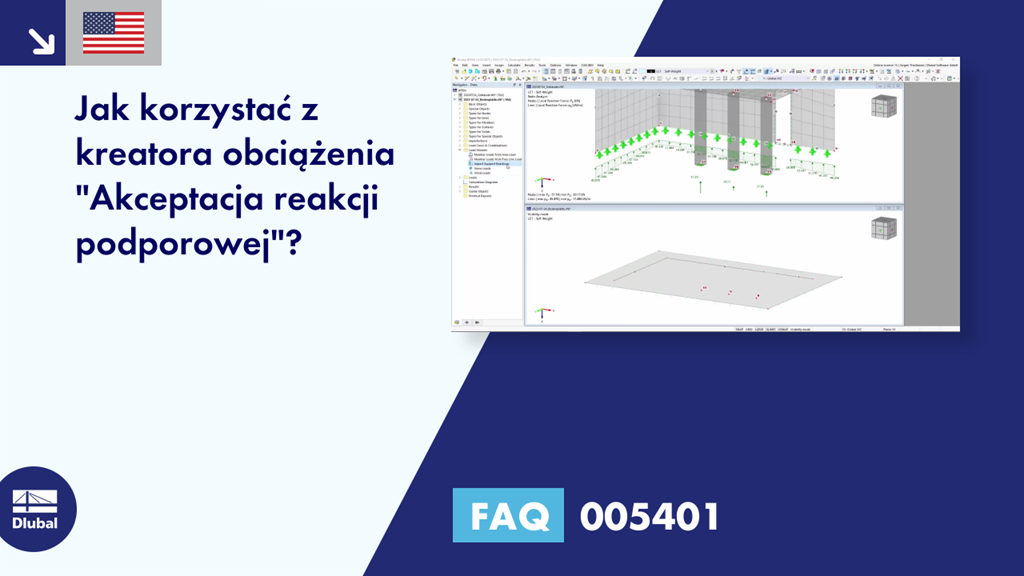

Jak korzystać z kreatora obciążenia "Akceptacja reakcji podporowej"?
Odpowiedź:
Wymagania
Aby siły podporowe mogły zostać przejęte z innych modeli, muszą zostać spełnione dwa warunki:
- Oba modele muszą znajdować się w tym samym projekcie (ten sam identyfikator projektu)
- Oba modele muszą mieć różne identyfikatory modeli.
Aby modele miały różne identyfikatory, każdy model należy utworzyć za pomocą opcji "Plik Nowy ...". Alternatywnie istniejący model można również zapisać jako kopię poprzez "Plik → Zapisz jako ..."; ma on wówczas również inny identyfikator. Identyfikator można wyświetlić w ogólnych informacjach o modelu.
Procedura
Jeżeli wymagania są spełnione, można wybrać kreatora obciążeń "Zastosować reakcję podporową" w modelu "Potomek" i przypisać tam model "Matka" w zakładce "Model" (rys. 01).
► Obraz | Kreator obciążenia | Przyjęcie reakcji magazynu | Model https://www.dlubal.com/pl/img/042793
W zakładce "Obiekty" przypisane linie i węzły z modelu "macierzystego" zostają przypisane do linii i węzłów, które mają być obciążone w modelu "potomnym" (rys. 02).
► Obraz | Kreator obciążenia | Przyjęcie reakcji magazynu | Obiekty - nadawanie numerów węzłów i linii https://www.dlubal.com/pl/img/042794
Przypisanie węzłów i linii
Należy zauważyć, że węzły i linie są przypisywane poprzez ich numerację. Zwróć uwagę na kolejność wprowadzania i orientację linii.
Na koniec w zakładce "Obciążenie" można wybrać przypisanie przypadków obciążeń i kierunki obciążenia, które mają zostać przyjęte. Rysunek 03 przedstawia czysty transfer obciążeń pionowych w przypadkach obciążeń 1-3.
► Obraz | Kreator obciążenia | Przyjęcie reakcji magazynu | Wczytaj https://www.dlubal.com/de/img/042795
Po potwierdzeniu działania kreatora obciążeń, przyłożone obciążenia pojawiają się z wartością "??". Prawidłowa wartość jest wyświetlana dopiero po obliczeniu odpowiedniego przypadku obciążenia (Rysunek 04). To obliczenie uruchamia również obliczenia w modelu "matce".
► Obraz | Reakcje podporowe na modelu "matka" i przyjęte obciążenia na modelu "dziecko" https://www.dlubal.com/pl/img/042797
Zmiany w modelu źródłowym
W przypadku wprowadzenia zmian w modelu „matce” obciążenie w modelu „dziecko” zostaje przywrócone do wartości „???”, przy założeniu, że model "matka" został zapisany. Ponowne obliczenie przypadku obciążenia w modelu "dziecko" przyjmuje nowe wartości.
