Moduł dodatkowy dla RFEM 5
RF-MAT NL

Moduł dodatkowy RF-MAT NL umożliwia uwzględnienie nieliniowości materiału w programie RFEM 5.

Istnieje możliwość łączenia powierzchni o typach sztywności "Membrana" i "Membrana ortotropowa" z modelami materiałowymi "Izotropowy nieliniowo sprężysty 2D/3D" i "Izotropowy plastyczny 2D/3D" (wymagany moduł dodatkowy RF-MAT-NL). Ta funkcja umożliwia symulację nieliniowych odkształceń np. folii ETFE.

RF-MAT NL | Funkcje

Dzięki RF-MAT NL dostępne są następujące materiały:

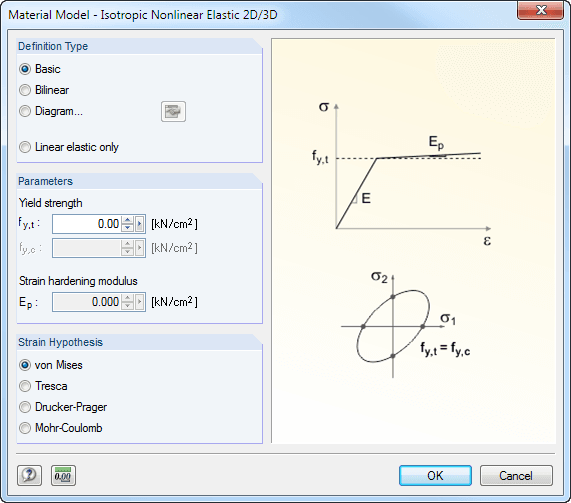

Izotropowy, plastyczny 1D/2D/3D i izotropowy nieliniowo sprężysty 1D/2D/3D

Możliwe są trzy różne typy wprowadzania danych:

Podstawowy (definiuje się naprężenia zredukowane, dla których materiał ulega uplastycznieniu)
Bilinearny (definiowanie naprężenia zredukowanego i modułu wzmocnienia)
Wykres:
- Określenie wielokątnego wykresu naprężenie - odkształcenie
- Możliwość zapisu / importowania wykresu
- Interfejs z MS Excel

Ortotropowy plastyczny 2D/3D (Tsai-Wu 2D/3D)

Dzięki temu modelowi materiałowemu możliwe jest zdefiniowanie poszczególnych parametrów (moduł sprężystości, moduł sprężystości przy ścinaniu, współczynnik Poissona) oraz wytrzymałości materiałowej (rozciąganie, ściskanie, ścinanie) w dwóch lub trzech kierunkach.

Mur izotropowy 2D

Możliwe jest określenie granicznego naprężenia rozciągającego σ_x,granica oraz σ_y,granica jak również współczynnika C_H.

Mur ortotropowy 2D

Model materiałowy Ortotropowy mur 2D jest modelem sprężysto-plastyczym, umożliwiającym dodatkowo zjawisko "zmiękczenia" materiału, który może być różne w lokalnym kierunku x i y powierzchni. Ten model materiałowy jest odpowiedni dla niezbrojonych ścian murowanych, obciążonych głównie w płaszczyźnie.

Uszkodzenie izotropowe 2D/3D

Tutaj można zdefiniować antymetryczne wykresy naprężenie-odkształcenie. Moduł sprężystości jest obliczany w każdym kroku wykresu naprężenie-odkształcenie za pomocą E_i = (σ_i -σ_i-1 )/(ε_i -ε_i-1 ).
