Wymiarowanie stalowych prętów zgodnie z Code of Practice for Structural Use of Steel 2011 (Buildings Department – Hong Kong)
RF-/STAHL HK | Funkcje
- Wymiarowanie na rozciąganie, ściskanie, zginanie, ścinanie i połączone siły wewnętrzne
- Sprawdzenie stateczności dla gięcia i giętno-skręcania
- Automatyczne określanie krytycznych sił wyboczeniowych i krytycznego momentu giętno-skrętnego za pomocą specjalnego zintegrowanego programu MES (obliczanie wartości własnych) dla ogólnych warunków obciążenia i podparcia
- Możliwość dyskretnego bocznego podparcia dla belek
- Automatyczna klasyfikacja przekrojów
- Sprawdzenie odkształceń (użytkowalność)
- Optymalizacja przekrojów
- Szeroki wybór dostępnych przekrojów, takich jak walcowane profile I, profile U, profile zamknięte prostokątne, kątowniki, podwójne kątowniki (ułożenie stopka do stopki), profile T. Profile spawane: kształt I (symetryczne i niesymetryczne według osi silnej), profile U (symetryczne według osi silnej), profile zamknięte prostokątne, kątowniki, rury okrągłe, pręty okrągłe
- Czytelnie uporządkowane tabele wyników
- Obszerna dokumentacja wyników z odniesieniami do zastosowanych równań z normy
- Wszechstronne opcje filtrowania i sortowania wyników, w tym lista wg pręta, przekroju, punktu po x lub według przypadków obciążeń/kombinacji obciążeń/kombinacji wyników
- Tabela wyników dla smukłości prętów i decydujących sił wewnętrznych
- Lista materiałowa z danymi o masie i objętości
- Bezszwowa integracja z RFEM/RSTAB
Praca z modułem RF-/STEEL HK
Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi określonymi w Code of Practice for the Structural Use of Steel 2011 (Buildings Department – Hong Kong).
W module RF-/STEEL HK wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a następnie przypadki, grupy i kombinacje obciążeń. W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych.
W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie MES określa następnie obciążenia krytyczne i momenty wymagane do analizy stateczności w takich sytuacjach.

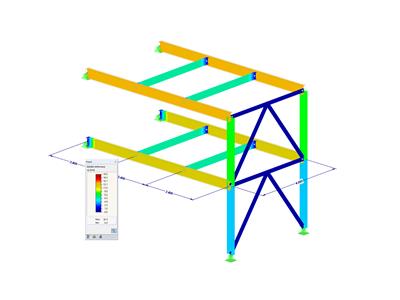

RF-/STEEL HK | Wyniki
W pierwszej tabeli wyników uzyskuje się maksymalny stopień wykorzystania z odpowiednim dowodem dla każdego wymiarowanego przypadku obciążenia (kombinacja obciążeń / kombinacja wyników).
W kolejnych tabelach wyników wszystkie szczegółowe wyniki są tematycznie wyświetlane w rozszerzalnych menu drzewiastych. Wszystkie wyniki pośrednie wzdłuż prętów można odczytać w każdym miejscu. Dzięki temu można dokładnie prześledzić, jak moduł prowadzi poszczególne obliczenia.
Wszystkie dane modułu są częścią protokołu wydruku RFEM/RSTAB. Zawartość protokołu i pożądana głębokość wydruku dla poszczególnych obliczeń mogą być precyzyjnie selekcjonowane.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
sklep internetowy
Skonfiguruj swój indywidualny pakiet programów i sprawdź ceny online!
Oblicz swoją cenę
Zintegrowane normy dla projektowania konstrukcji stalowych
Normy do projektowania konstrukcji stalowych
EN 1993-1-1:2005 + AC:2009 (Eurokod 3)
EN 1993-1-3:2010 (Eurokod 3. | profile zimnogięte)
SIA 263 | 2013-01 (norma szwajcarska)
NTC | 2018-01 (norma włoska)
BS 5950 | 2001-05 (norma brytyjska)
AISC 360-22 (norma amerykańska)
AISC 360-16 (norma amerykańska)
AISC 360-10 (norma amerykańska)
AISC 341-22 (norma amerykańska | trzęsienie ziemi)
AISC 341-16 (norma amerykańska | trzęsienie ziemi)
AISI S100-16 (norma amerykańska | profile zimnogięte)
IS 800 | 2007-12 (norma indyjska)
GB 50017 | 2017-12 (norma chińska)
GB 50018 | 2002-09 (norma chińska | profile zimnogięte)
GB 51022 | 2015 (norma chińska)
GB 51249 | 2017 (chiński standard | ochrona przeciwpożarowa)
CSA S16-19 (norma kanadyjska)
CSA S16-14 (norma kanadyjska)
CSA S16:19 (norma kanadyjska | Trzęsienia ziemi)
CSA S136-16 (R2021) (norma kanadyjska | profile zimnogięte)
AS 4100 | 2020-08 (norma australijska)
SP 16.13330 | 2017-02 + ks. 1 | 2019, ks. 2 | 2020 (norma rosyjska)
NBR 8800 | 2008-08 (norma brazylijska)
SANS 10162-1 | 2011-05 (norma południowoafrykańska)
Załącznik do EN 1993-1-1
DIN EN 1993-1-1/NA:2016-04 (Niemcy)
ÖNORM EN 1993-1-1/NA:2015-12 (Austria)
SN EN 1993-1-1/NA:2016-07 (Szwajcaria)
BDS EN 1993-1-1/NA:2015-10 (Bułgaria)
BS EN 1993-1-1/NA:2016-07 (Wielka Brytania)
CEN EN 1993-1-1/2015-06 (Unia Europejska)
CYS EN 1993-1-1/NA:2015-07 (Cypr)
ČSN EN 1993-1-1/NA:2016-06 (Czechy)
DS EN 1993-1-1/NA:2015-07 (Dania)
ELOT EN 1993-1-1/NA:2017-01 (Grecja)
EVS EN 1993-1-1/NA:2015-08 (Estonia)
HRN EN 1993-1-1/NA:2016-03 (Chorwacja)
JEST I. 1993-1-1/NA:2016-03 (Irland)
ILNAS EN 1993-1-1/NA:2015-06 (Luksemburg)
IST EN 1993-1-1/NA:2015-11 (Islandia)
LST EN 1993-1-1/NA:2017-01 (Litwa)
LVS EN 1993-1-1/NA:2015-10 (Łotwa)
MS EN 1993-1-1/NA:2010-01 (Malezja)
MSZ EN 1993-1-1/NA:2015-11 (Węgry)
NBN EN 1993-1-1/NA:2015-07 (Belgia)
NEN EN 1993-1-1/NA:2016-12 (Holandia)
NF EN 1993-1-1/NA:2016-02 (Francja)
NP EN 1993-1-1/NA:2009-03 (Portugalia)
NS EN 1993-1-1/NA:2015-09 (Norwegia)
PN EN 1993-1-1/NA:2015-08 (Polska)
SFS EN 1993-1-1/NA:2015-08 (Finlandia)
SIST EN 1993-1-1/NA:2016-09 (Słowenia)
SR EN 1993-1-1/NA:2016-04 (Rumunia)
SRPS EN 1993/NA:2021-02 (Serbia)
SS EN 1993-1-1/NA:2019-05 (Singapur)
SS EN 1993-1-1/NA:2015-06 (Szwecja)
STN EN 1993-1-1/NA:2015-10 (Słowacja)
TKP EN 1993-1-1/NA:2015-04 (Białoruś)
UNE EN 1993-1-1/NA:2016-02 (Hiszpania)
UNI EN 1993-1-1/NA:2015-08 (Włochy)
