Moduły dodatkowe dla RFEM 5 - Konstrukcje stalowe i aluminiowe

RF-STEEL przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.

Maksymalne naprężenia powierzchni. Automatyczna optymalizacja przekrojów i grubości jest również częścią modułu dodatkowego, podobnie jak przenoszenie zoptymalizowanych przekrojów do RFEM 5.

Moduł dodatkowy przeprowadza wszystkie typowe obliczenia stanu granicznego nośności, stateczności, odkształceń i odporności ogniowej dla prętów stalowych zgodnie z Eurokodem 3. Integruje on materiały, przekroje i siły wewnętrzne z programu RFEM 5 i umożliwia wymiarowanie stali przekrojów cienkościennych, w tym automatyczną klasyfikację przekrojów i obliczanie sprężystych momentów krytycznych zwichrzenia. Dodatkowo użytkownik ma możliwość definiowania załączników krajowych z ich własnymi wartościami granicznymi i parametrami.

Moduł dodatkowy RF-STEEL Warping Torsion jest przeznaczony do przeprowadzania analizy wyboczenia giętno-skrętnego według analizy drugiego rzędu z 7 stopniami swobody. Jest w pełni zintegrowany z modułami dodatkowymi RF-STEEL EC3 i RF-STEEL AISC i umożliwia nieliniowe obliczenia z uwzględnieniem imperfekcji, a także wizualizację postaci wyboczenia wraz ze skręcaniem.

Dane są wprowadzane w tych modułach, tak jak w przypadku zwykłej obliczeń, z tą różnicą, że należy aktywować analizę skręcania skrępowanego. Obliczenia na skręcanie można przeprowadzić dla całych zbiorów prętów z uwzględnieniem warunków brzegowych. Wyniki obliczeń wraz z wartościami wyboczenia krytycznego, siłami wewnętrznymi i obliczeniami są przejrzyście przedstawione w tabelach wyników.

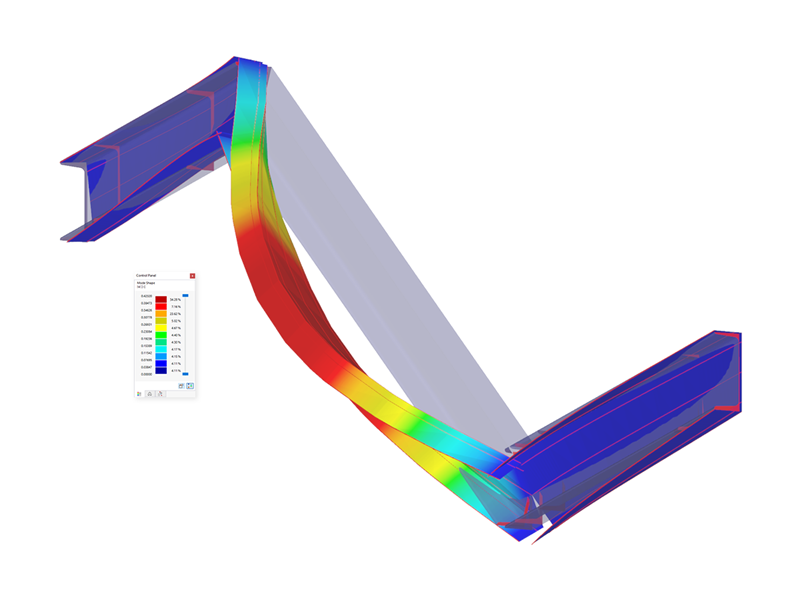

RF-STEEL Plasticity to moduł dodatkowy dla programu RFEM 5, który umożliwia plastyczne wymiarowanie przekrojów zgodnie z różnymi koncepcjami obliczeniowymi. Moduł ten jest w pełni zintegrowany z modułem dodatkowym RF-STEEL EC3 i umożliwia wymiarowanie przekrojów poddanych rozciąganiu, ściskaniu, zginaniu, skręcaniu, ścinaniu oraz połączonym siłom wewnętrznym.

Obliczenia uwzględniają efekty drugiego rzędu i są przeznaczone do stosowania z rozszerzeniem modułu RF-STEEL Warping Torsion. W przypadku projektowania plastycznego siły wewnętrzne przekroju są przekształcane na lokalny układ współrzędnych i określane są graniczne siły wewnętrzne. Stopień wykorzystania przekroju jest określany za pomocą obliczeń SHAPE-THIN oraz analitycznej nieliniowej procedury optymalizacji. Wyniki obliczeń plastycznych wraz z siłami wewnętrznymi i klasami przekrojów są wyświetlane w module RF-STEEL EC3.

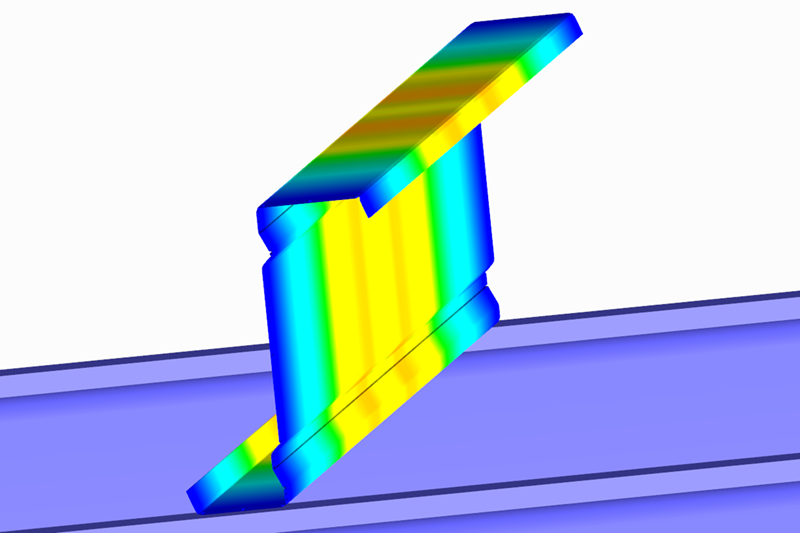

Moduł dodatkowy RF-STEEL Cold-Formed Sections, moduł dodatkowy do wymiarowania stalowych prętów zimnogiętych zgodnie z Eurokodem. Ten moduł dodatkowy jest rozszerzeniem modułu RF-STEEL EC3 i oferuje specjalistyczne funkcje do wymiarowania profili formowanych na zimno, takich jak profile L, Z, C, ceowniki, profile kapeluszowe i CL- przekroje.

Umożliwia to określanie przekroju efektywnego z uwzględnieniem wyboczenia lokalnego i wyboczenia dystorsyjnego. Ponadto w module przeprowadza się obliczenia stanu granicznego przekroju, stateczności i użytkowalności oraz lokalnych sił poprzecznych w przypadku środników nieusztywnionych.

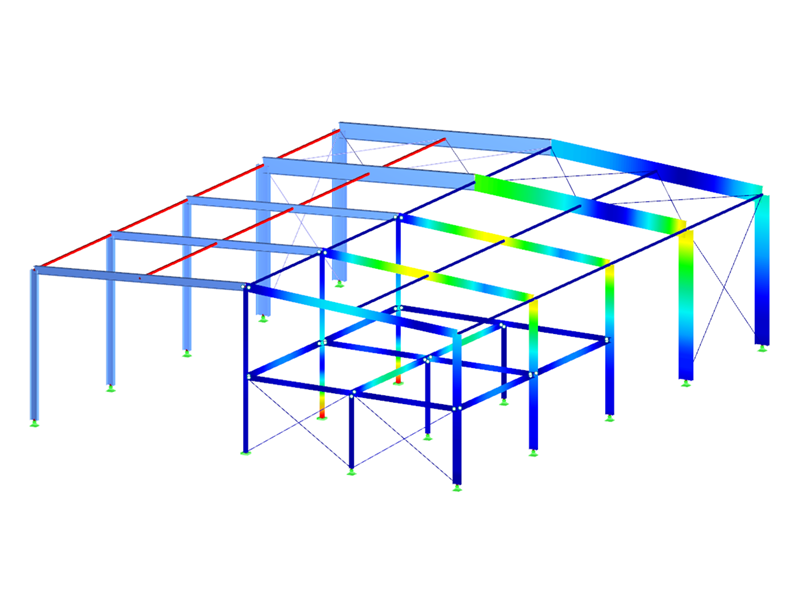

Moduł dodatkowy RF-STEEL AISC przeprowadza analizę stanu granicznego nośności i użytkowalności konstrukcji stalowych zgodnie z normami ANSI/AISC 360. Użytkownicy mogą wybrać metodę obliczeniową LRFD lub ASD i mieć możliwość definiowania poszczególnych przypadków obciążeń i kombinacji.

Moduł zapewnia automatyczną klasyfikację przekrojów i zoptymalizowane metody obliczeń dla momentów wyboczenia i zwichrzenia. Wyniki są szczegółowe i można je analizować za pomocą rozbudowanych opcji filtrowania i sortowania, a wszystkie dane z modułu są integrowane z protokołem wydruku programu RFEM 5.

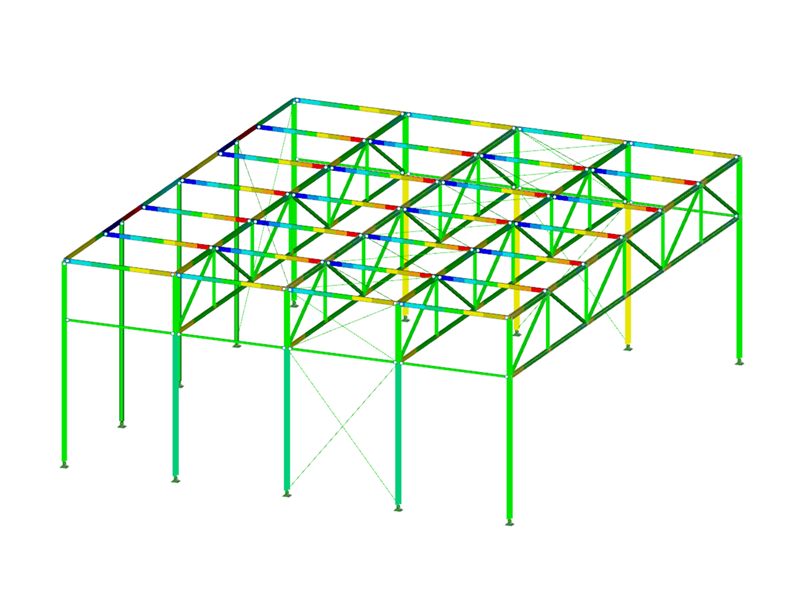

Moduł dodatkowy dla RFEM 5-RF-STEEL SIA został specjalnie opracowany do wymiarowania prętów stalowych zgodnie ze szwajcarskimi normami SIA. Moduł dodatkowy umożliwia wymiarowanie prętów i zbiorów prętów z uwzględnieniem ściskania, zginania, ścinania i oddziaływań złożonych.

Zapewnia ona kontrole stateczności dla wyboczenia i zwichrzenia, w których obciążenia krytyczne i momenty zwichrzenia są określane automatycznie za pomocą zintegrowanego programu opartego na MES. Klasyfikacja przekroju odbywa się automatycznie, wspierane jest również sprawdzanie obliczeń odkształceń. Ponadto moduł zapewnia obszerną dokumentację wyników oraz różne opcje filtrowania i sortowania wyników.

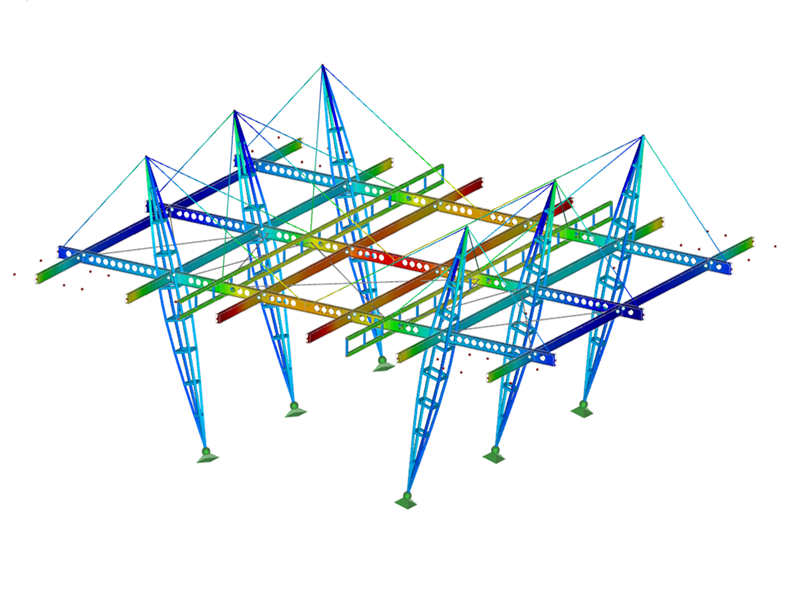

Moduł dodatkowy RF-STEEL IS służy do wymiarowania prętów stalowych zgodnie z normą indyjską. Moduł umożliwia obliczanie stanu granicznego nośności i użytkowalności dla prętów i zbiorów prętów.

Jego funkcje obejmują obliczanie wytrzymałości na rozciąganie, ściskanie, zginanie, ścinanie i złożonych sił wewnętrznych, analizę stateczności dla wyboczenia giętnego i zwichrzenia, automatyczne określanie krytycznych obciążeń wyboczeniowych i momentów krytycznych oraz optymalizację przekrojów. Moduł zapewnia również szeroką gamę dostępnych przekrojów i obszerną dokumentację wyników, wraz z wszechstronnymi opcjami filtrowania i sortowania.

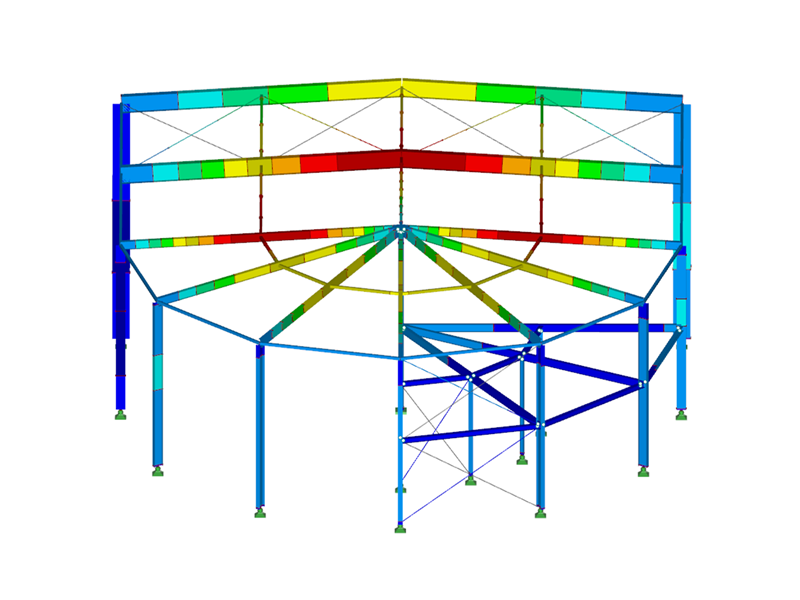

Moduł dodatkowy RF-STEEL BS przeprowadza obliczenia stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z normami brytyjskimi (Eurokod 3 wraz z załącznikiem).

Ten moduł dodatkowy umożliwia wymiarowanie prętów i zbiorów prętów z uwzględnieniem rozciągania, ściskania, zginania, ścinania i kombinacji sił wewnętrznych. Obejmuje ono analizę stateczności dla wyboczenia giętnego i giętno-skrętnego, automatyczne określanie krytycznych obciążeń wyboczeniowych i momentów zwichrzenia, a także optymalizację przekrojów. Ofertę uzupełnia szeroka gama dostępnych przekrojów i obszerna dokumentacja wyników.

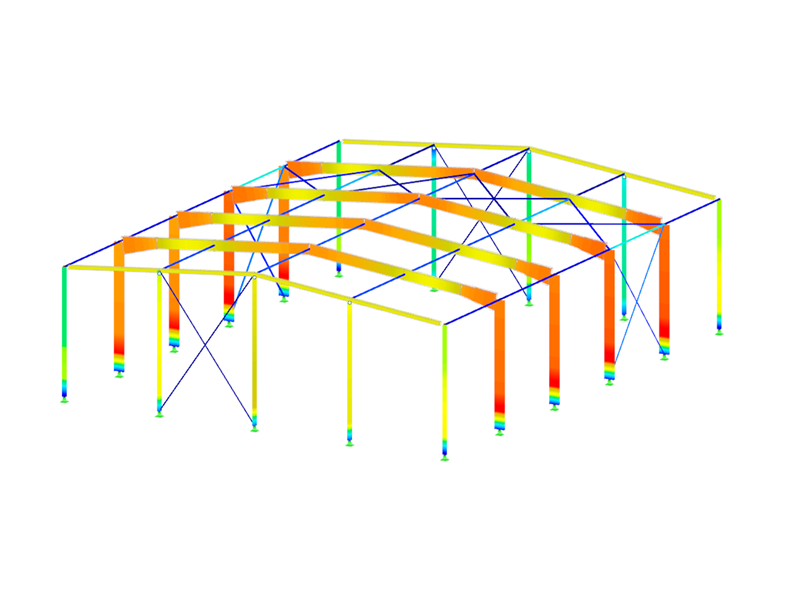

RF-STEEL GB przeprowadza wszystkie wymagane obliczenia stanu granicznego nośności i użytkowalności dla prętów zgodnie z chińską normą.

Ten moduł dodatkowy umożliwia wymiarowanie prętów i zbiorów prętów z uwzględnieniem rozciągania, ściskania, zginania, ścinania i kombinacji sił wewnętrznych. Zapewnia on analizę stateczności dla wyboczenia giętnego i giętno-skrętnego, automatyczne określanie krytycznych obciążeń wyboczeniowych i ogólnych współczynników stateczności dla zwichrzenia, a także optymalizację przekrojów.

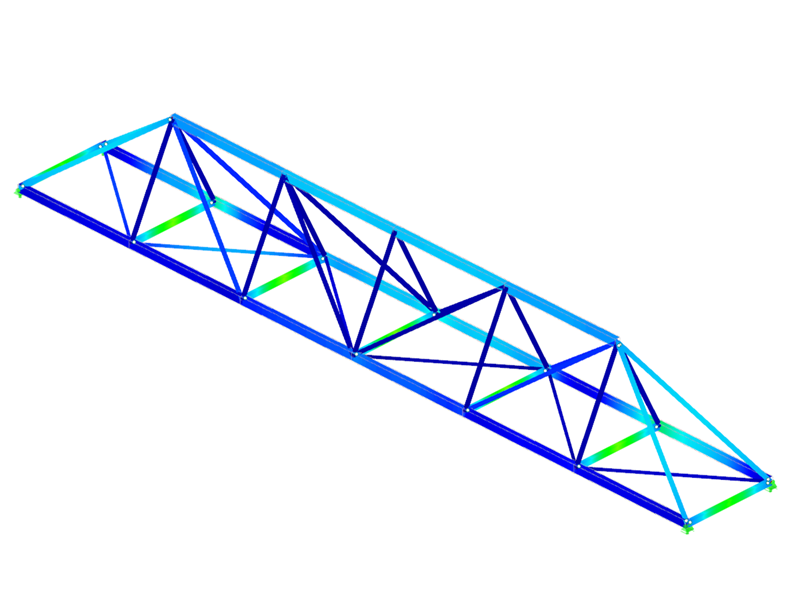

Dodatkowy moduł RF-STEEL CSA umożliwia wszechstronne wymiarowanie prętów stalowych zgodnie z kanadyjską normą CSA. Funkcje te obejmują obliczanie rozciągania, ściskania, zginania, ścinania i skręcania, a także analizę stateczności dla wyboczenia i zwichrzenia.

Moduł umożliwia automatyczne określanie obciążeń i momentów krytycznych za pomocą zintegrowanego programowania MES, a dodatkowo zapewnia automatyczną klasyfikację przekrojów. Wyniki zawierają szczegółowe informacje o stopniach wykorzystania i obliczeniach według przypadków obciążeń, które można bezproblemowo zintegrować z protokołami wydruku programu RFEM.

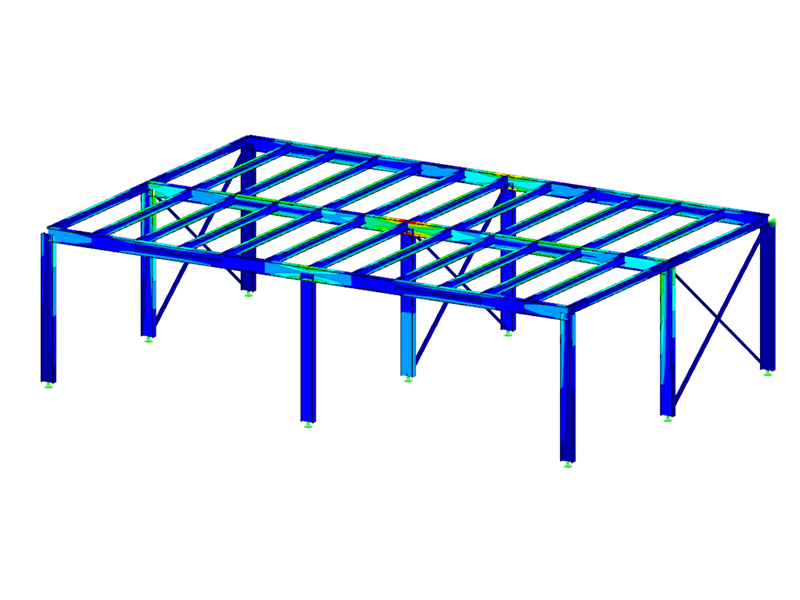

Moduł dodatkowy RF-STEEL AS dla programu RFEM 5 to wydajne narzędzie do wymiarowania i weryfikacji konstrukcji stalowych zgodnie z różnymi normami międzynarodowymi. To rozszerzenie oprogramowania umożliwia inżynierom i projektantom przeprowadzanie szybkiej i niezawodnej analizy elementów i połączeń stalowych, optymalizując proces projektowania i zapewniając bezpieczeństwo konstrukcji stalowych. Dzięki RF-STEEL AS, inżynierowie mogą efektywnie wymiarować konstrukcje stalowe zgodnie z obowiązującymi normami i normami.

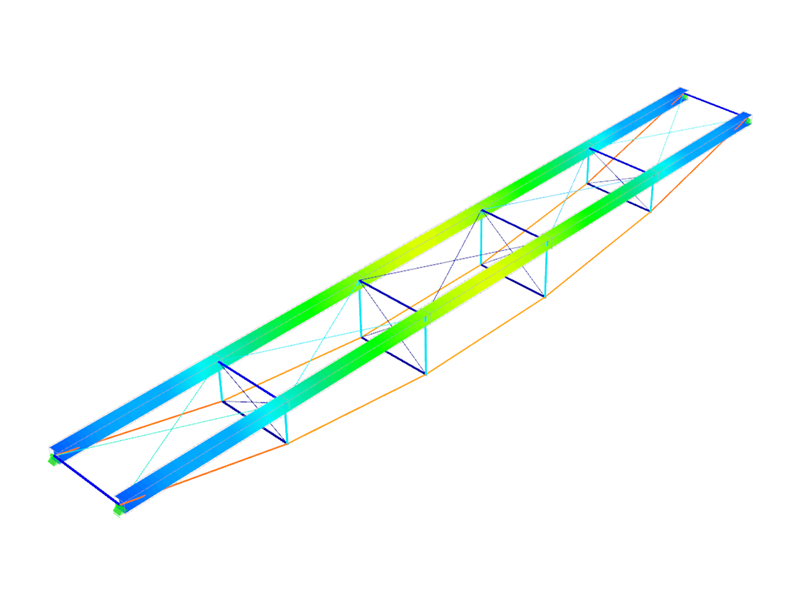

Moduł dodatkowy RF-STEEL NTC-DF opracowany do wymiarowania prętów stalowych zgodnie z meksykańską normą NTC-RCDF (2004). Moduł ten oferuje wszechstronne funkcje do wymiarowania prętów i zbiorów prętów ze względu na rozciąganie, ściskanie, zginanie, ścinanie, skręcanie i kombinację sił wewnętrznych.

Obejmuje on analizę stateczności dla wyboczenia, zwichrzenia i zwichrzenia wraz z automatycznym określaniem obciążeń krytycznych i momentów krytycznych zwichrzenia. Ponadto moduł oferuje opcje optymalizacji przekrojów, szeroką gamę dostępnych przekrojów i obszerną dokumentację wyników.

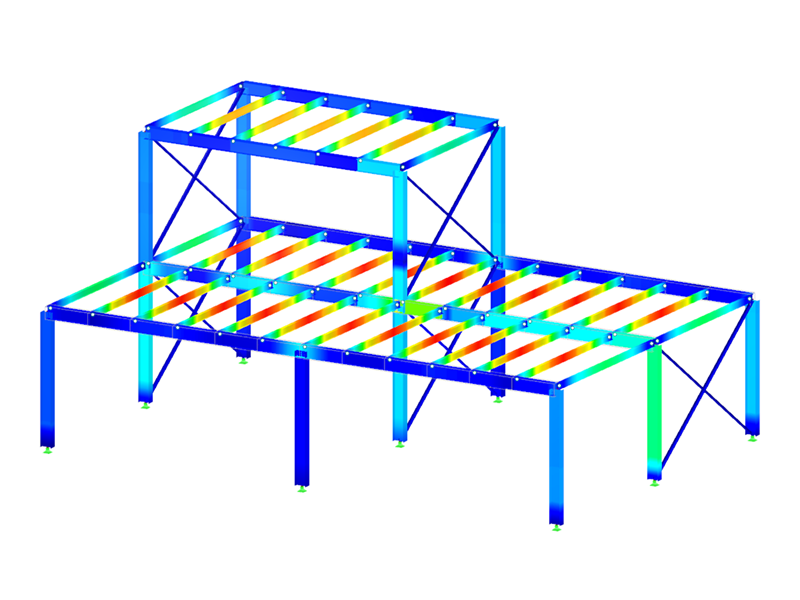

Moduł dodatkowy RF-STEEL SP dla RFEM 5 to moduł uzupełniający dla programu RFEM 5, opracowany w celu analizy konstrukcji stalowych zgodnie z normą rosyjską. Ten moduł dodatkowy umożliwia wymiarowanie prętów i zbiorów prętów z uwzględnieniem rozciągania, ściskania, zginania, ścinania i kombinacji sił wewnętrznych.

Moduł zapewnia kontrolę stateczności dla wyboczenia giętnego i zwichrzenia, w tym automatyczne określanie współczynników stateczności zgodnie z załącznikami E, F i G do norm. Ponadto moduł oferuje opcje optymalizacji przekrojów, duży wybór dostępnych przekrojów i obszerną dokumentację wyników.

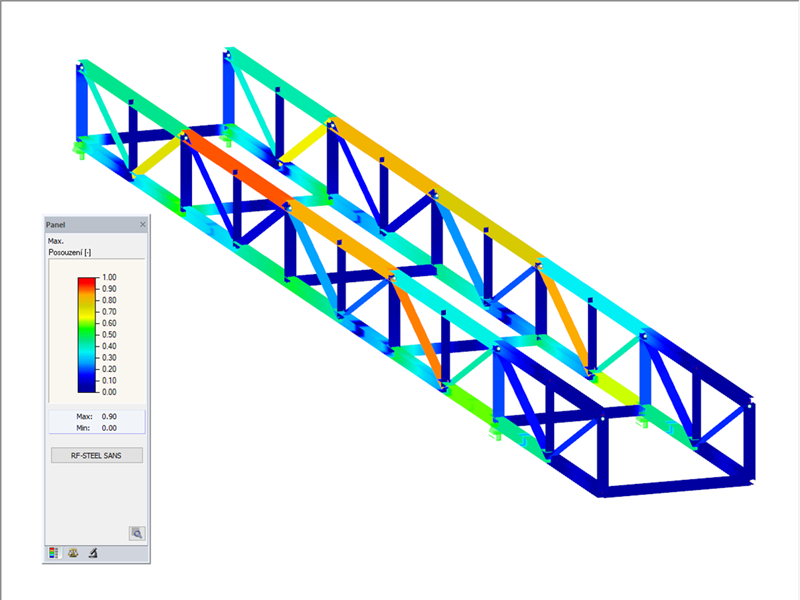

Moduł dodatkowy RF-STEEL SANS przeprowadza obliczenia stanu granicznego nośności i użytkowalności dla prętów zgodnie z normą południowoafrykańską. Moduł dodatkowy oferuje rozbudowane funkcje do wymiarowania prętów i zbiorów prętów ze względu na rozciąganie, ściskanie, zginanie, ścinanie, skręcanie i kombinację sił wewnętrznych.

Oprogramowanie to obejmuje analizę stateczności dla wyboczenia, wyboczenia skrętnego i zwichrzenia wraz z automatycznym definiowaniem krytycznych obciążeń wyboczeniowych i momentów wyboczeniowych. Ponadto moduł dodatkowy oferuje opcje optymalizacji przekrojów i szeroki wybór dostępnych przekrojów, a także obszerną dokumentację wyników.

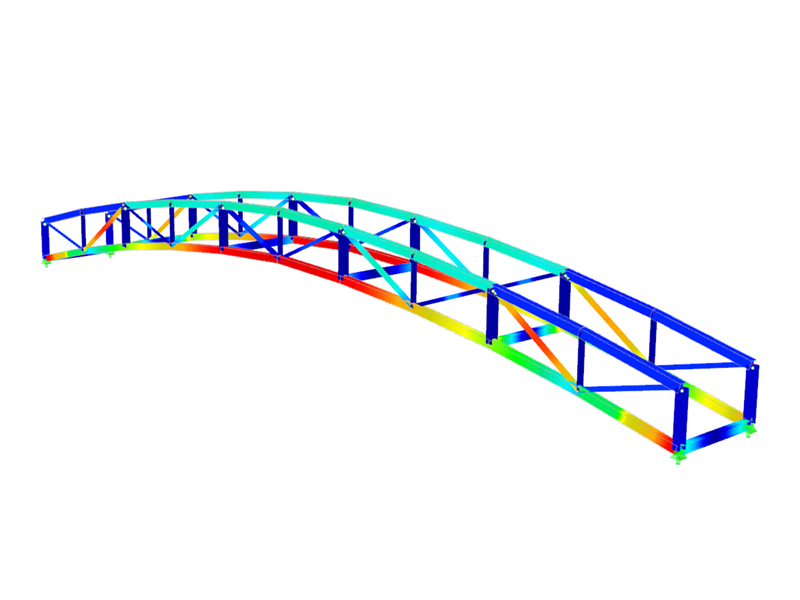

Moduł dodatkowy dla RFEM RF-STEEL NBR to moduł dodatkowy dla programu RFEM 5, umożliwiający obliczanie i analizę konstrukcji stalowych zgodnie z normami brazylijskimi (NBR). Moduł ten oferuje rozbudowane możliwości projektowania i kontroli konstrukcji stalowych pod kątem zgodności z konkretnymi wymaganiami określonymi w normach NBR.

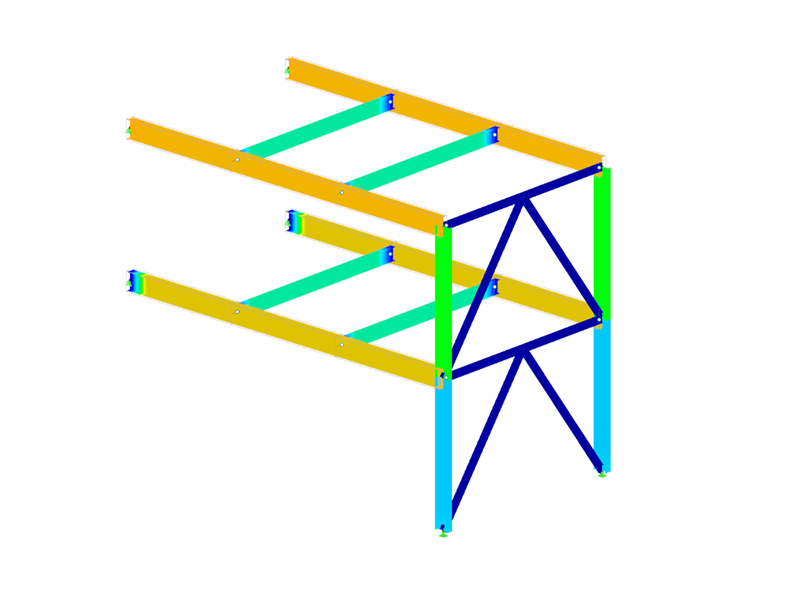

Moduł dodatkowy RF-STEEL HK przeprowadza obliczenia stanu granicznego nośności i użytkowalności dla prętów stalowych zgodnie z Code of Practice for the Structural Use of Steel 2011 (Buildings Department – Hong Kong). Zapewnia ono kompleksowe wsparcie przy weryfikacji obliczeń zgodnie z aktualnymi normami dla konstrukcji stalowych oraz ułatwia projektowanie i analizę konstrukcji stalowych w programie RFEM 5.

Moduł dodatkowy umożliwia obliczanie rozciągania, ściskania, zginania, ścinania i złożonych sił wewnętrznych oraz zapewnia analizę stateczności dla wyboczenia giętnego i giętno-skrętnego. Obejmuje to również automatyczną klasyfikację i optymalizację przekrojów, szczegółowe tabele wyników oraz obszerną dokumentację wyników.

Moduł dodatkowy RF-STEEL Fatigue Members umożliwia przeprowadzanie obliczeń ze względu na zmęczenie, zgodnie z EN 1993-1-9, dla stalowych prętów i zbiorów prętów. Obliczenia zmęczenia zgodnie z EN 1993-1-9 opierają się na koncepcji naprężeń nominalnych. Siły wewnętrzne są określane według analizy statyczno-wytrzymałościowej dla prętów. Naprężenia są obliczane zgodnie z mechaniką materiałów w miejscu, w którym można spodziewać się zarysowania. Oznacza to, że w obliczeniach ze względu na zmęczenie nominalne zakresy naprężeń Δσ i Δτ są porównywane z obliczeniowymi wartościami wytrzymałości zmęczeniowej ΔσR i ΔτR na skutek oddziaływań.

Dodatkowy moduł RF-ALUMINIUM dla programu RFEM 5 umożliwia wymiarowanie aluminiowych prętów i zbiorów prętów zgodnie z Eurokodem 9. Obejmuje ona szeroki zakres sytuacji obliczeniowych, w tym rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych. Moduł oferuje wszechstronne funkcje, takie jak analiza stateczności dla wyboczenia giętnego, zwichrzenia i zwichrzenia, automatyczne określanie krytycznych obciążeń wyboczeniowych i momentów wyboczenia giętno-skrętnego, a także różne opcje przekrojów.

RF‑ALUMINIUM bezproblemowo integruje się z programem RFEM 5, co umożliwia wydajną pracę. Obejmuje on również obszerną dokumentację wyników, umożliwiającą szczegółowe prześledzenie warunków projektowych.

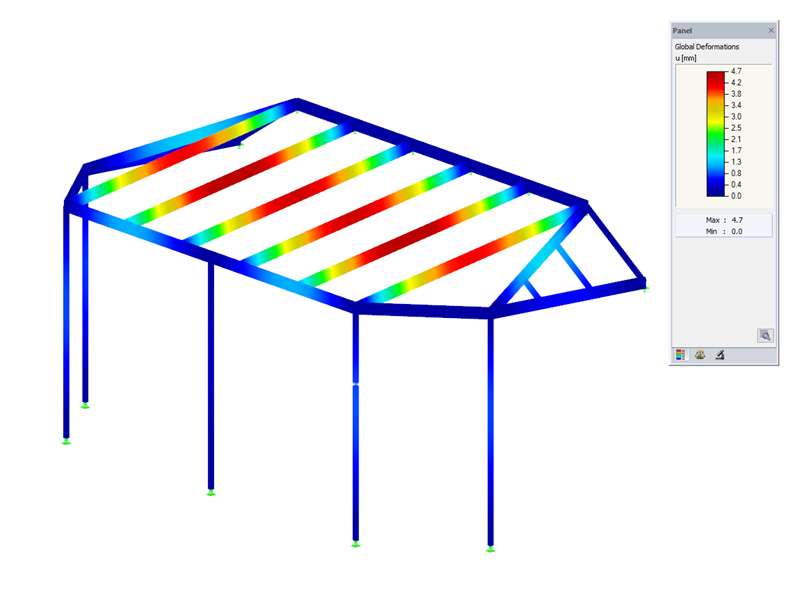

Moduł dodatkowy RF-ALUMINIUM ADM dla programu RFEM 5 jest rozszerzeniem programu RFEM, specjalizującego się w analizie statyczno-wytrzymałościowej konstrukcji aluminiowych. Umożliwia to inżynierom przeprowadzanie szczegółowych obliczeń i analiz dotyczących konstrukcji aluminiowych.

Program przeprowadza kontrole stanu granicznego nośności i użytkowalności oraz udostępnia funkcje, takie jak obliczanie rozciągania, ściskania, zginania, ścinania, skręcania i kombinacji sił wewnętrznych. Moduł obejmuje analizę stateczności, automatyczne określanie efektywnego promienia bezwładności, opcje optymalizacji przekrojów, kompleksowy wybór przekrojów oraz szczegółową dokumentację wyników. Obsługuje zarówno jednostki metryczne, jak i anglosaskie.

Moduł dodatkowy RFEM 5 jest programem samodzielnym, używanym jako samodzielny program do obliczeń i analizy konstrukcji z wykorzystaniem modułu dodatkowego RF-PLATE-BUCKLING. Zapewnia on zaawansowane funkcje analizy i zaawansowane funkcje do wymiarowania i weryfikacji wyboczeniowych elementów konstrukcyjnych. Ten moduł dodatkowy jest wydajnym rozszerzeniem platformy oprogramowania RFEM i zapewnia inżynierom wydajne rozwiązanie do zaawansowanej analizy statyczno-wytrzymałościowej.

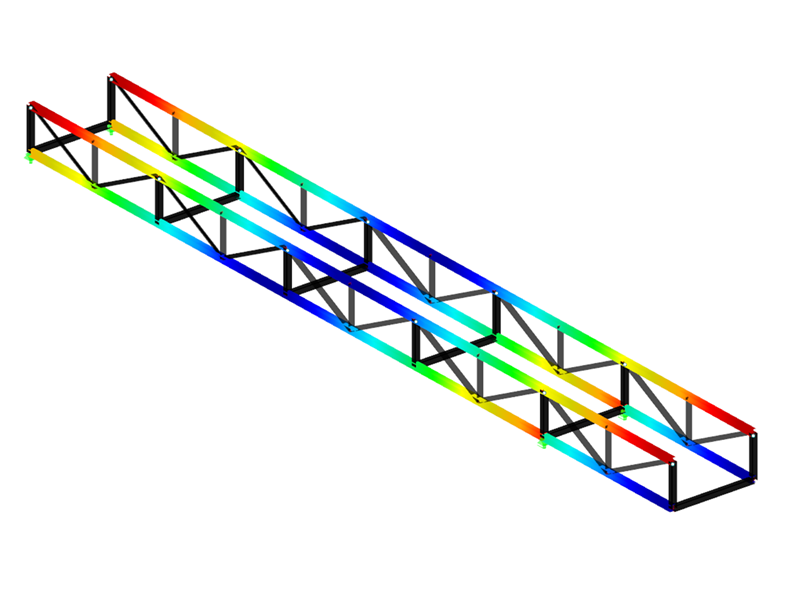

Moduł dodatkowy RF-FE-LTB umożliwia wyodrębnianie płaskich podkonstrukcji w programie RFEM 5 i obliczanie ich zgodnie z teorią skręcania drugiego rzędu z uwzględnieniem deplanacji. Dane dotyczące geometrii, podpór i obciążeń są automatycznie przenoszone do modelu RF-FE-LTB. Po zakończeniu obliczeń wyświetlane są odkształcenia, siły wewnętrzne, reakcje podporowe oraz naprężenia. Ponieważ w obliczeniach wykorzystywane jest skręcanie skrępowane, uzyskuje się również krzywą bimomentu oraz pierwotną i wtórną krzywą skręcania.
