Wymiarowanie prętów drewnianych i zbiorów prętów
Ogółem: 3
RF-TIMBER Pro (en) | Funkcje
- Pełna integracja z RFEM/RSTAB poprzez import wszystkich istotnych danych i sił wewnętrznych
- Dla potrzeb projektowania zgodnie z EN 1995-1-1 dostępne są następujące załączniki krajowe:
-
DIN EN 1995-1-1/NA:2013-08 (Niemcy)
-
ÖNORM B 1995-1-1:2015-06 (Austria)
-
NBN EN 1995-1-1/ANB:2012-07 (Belgia)
-
BDS EN 1995-1-1/NA:2012-02 (Bułgaria)
-
DK EN 1995-1-1/NA:2011-12 (Dania)
-
SFS EN 1995-1-1/NA:2007-11 (Finlandia)
-
NF EN 1995-1-1/NA:2010-05 (Francja)
-
I S. EN 1995-1-1/NA:2010-03 (Irlandia)
-
UNI EN 1995-1-1/NA:2010-09 (Włochy)
-
LVS EN 1995-1-1/NA:2012-05 (Łotwa)
-
LST EN 1995-1-1/NA:2011-10 (Litwa)
-
LU EN 1995-1-1/NA:2011-09 (Luksemburg)
-
NEN EN 1995-1-1/NB:2007-11 (Holandia)
-
NS EN 1995-1-1/NA:2010-05 (Norwegia)
-
PN EN 1995-1-1/NA:2010-09 (Polska)
-
NP EN 1995-1-1 (Portugalia)
-
SR EN 1995-1-1/NB:2008-03 (Rumunia)
-
SS EN 1995-1-1 (Szwecja)
-
STN EN 1995-1-1/NA:2008-12 (Słowacja)
-
SIST EN 1995-1-1/A101:2006-3 (Słowenia)
-
UNE EN 1995-1-1/AN:2016-04 (Hiszpania)
-
CSN EN 1995-1-1/NA:2007-09 (Republika Czeska)
-
BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
-
CYS EN 1995-1-1/NA:2011-02 (Cypr)
-
- Obszerna biblioteka materiałów zgodnie z normami EN, SIA i DIN
- Wymiarowanie złożonych przekrojów okrągłych, prostokątnych oraz zdefiniowanych przez użytkownika (również przekrojów hybrydowych)
- Określona klasyfikacja konstrukcji w klasach użytkowania (SECL) i oddziaływania w klasach trwania obciążenia (KTO)
- Wymiarowanie prętów i zbiorów prętów
- Analiza stateczności według metody pręta zastępczego lub analizy drugiego rzędu
- Określanie głównych sił wewnętrznych
- Ikona informująca o pomyślnym lub nieudanym obliczeniu
- Wizualizacja kryterium obliczeniowego na modelu w programie RFEM/RSTAB
- Automatyczna optymalizacja przekrojów
- Wykaz materiałów według prętów i zbiorów prętów
- Eksport danych do MS Excel
- Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
- Obliczenia odporności ogniowej w wybranej normie zgodnie z:
-
EN 1995-1-2
-
SIA 265:2012 + SIA 265-C1:2012
-
DIN 4102-22:2004
-
- Import długości wyboczeniowych z modułu dodatkowego RF-STABILITY/RSBUCK
- Wymiarowanie prętów o zbieżnym przekroju zgodnie z wcześniej zdefiniowanym kątem nacięcia względem włókien
- Wymiarowanie kalenicy i analiza poprzecznych naprężeń rozciągających dla zdefiniowanych kalenic
- Wymiarowanie zakrzywionych prętów i zbiorów prętów
RF-TIMBER Pro (en) | Wyniki
Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Każda wartość pośrednia jest wyświetlana na liście, dzięki czemu przeprowadzane są kontrole obliczeń. Wyniki są posortowane według przypadków obciążenia, przekrojów, zbiorów prętów i prętów.
Jeżeli analiza nie powiedzie się, przekroje, których to dotyczy, można zmodyfikować w procesie optymalizacji. Zoptymalizowane przekroje można również przenieść do programu RFEM/RSTAB w celu przeprowadzenia nowych obliczeń.

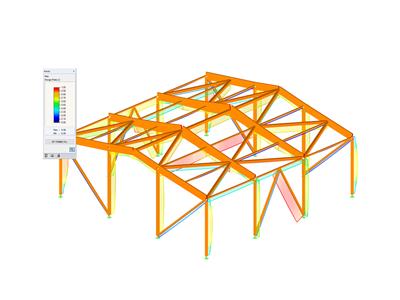

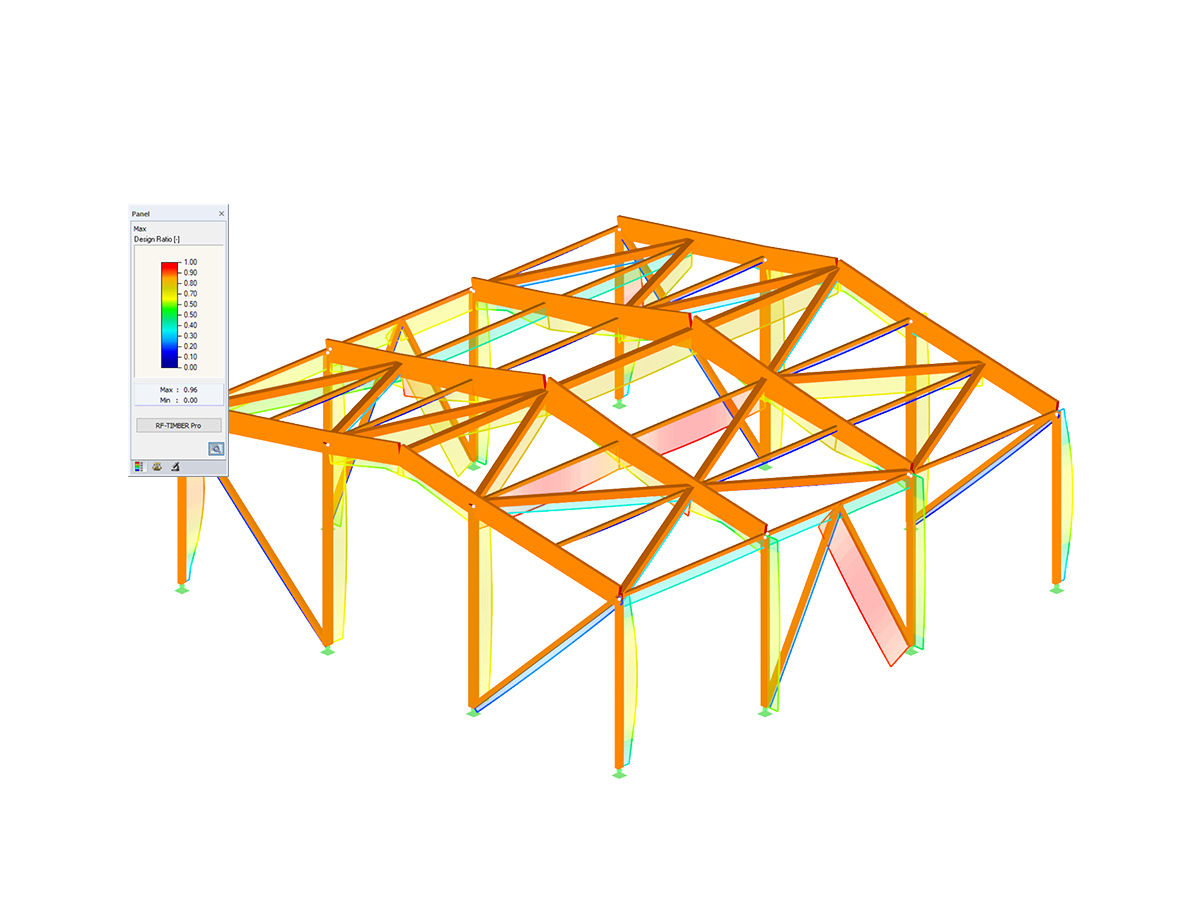

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.
Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała.
