TOWER Loading: Generowanie obciążenia dla masztów kratowych

Moduł dodatkowy dla RSTAB 8

W czym mogę pomóc?

Czy masz jakieś pytania dotyczące produktów firmy Dlubal lub potrzebujesz pomocy w wyborze odpowiedniego dla Twojego projektu?

Jestem tutaj, aby pomóc. Łatwo możesz się ze mną skontaktować za pomocą dostępnych poniżej opcji kontaktowych.

Czekam na Twoją wiadomość!

mgr inż. Aleksandra Kociołek

Prezes Dlubal Software sp. z o.o. & Dyrektor ds. sprzedaży i marketingu

+48 884 794 700

[email protected] Zadaj indywidualne pytanie

Cennik

Moduł dodatkowy TOWER Loading dla RSTAB 8

Ten moduł dodatkowy generuje oddziaływania istotne dla obliczeń dla programu RSTAB. Można je zdefiniować jako sparametryzowane obciążenia wiatrem, oblodzeniem i obciążeniem użytkowym.

Podczas generowania uwzględniane są również obiekty utworzone w programach TOWER Structure i TOWER Equipment.

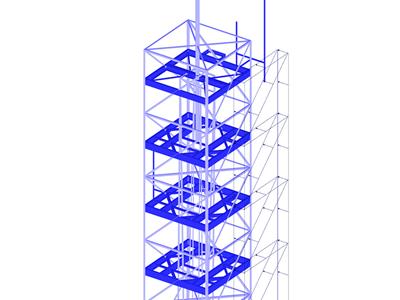

Generowanie obciążeń wiatrem, lodem i ruchem dla masztów kratowych

Ogółem: 4

moduł dodatkowy RF-/TOWER Loading dla RFEM/RSTAB | Generowanie obciążeń wiatrem, lodem i ruchomymi dla masztów kratowych

moduł dodatkowy RF-/TOWER Effective Lengths dla RFEM/RSTAB | Określanie długości wyboczeniowych masztów kratowych

RF-/TOWER - Loading | Funkcje

Uwzględnienie ciężaru własnego wieży wraz z wyposażeniem
Podział oddziaływań obciążeń wiatrowych na stronę zawietrzną i nawietrzną kratowej konstrukcji wsporczej lub definiowanie podziału według użytkownika
Określanie obciążeń wiatrowych dla kratowej konstrukcji wsporczej i wyposażenia w przypadku konstrukcji narażonych na drgania (współczynnik podmuchu)
Przydzielanie obciążeń powierzchniowych i skupionych do podestów
Możliwość redukcji całkowitego obciążenia wiatrem dla wybranych obiektów
Określanie obciążeń lodem dla klas oblodzenia G i R ze wstępnie ustawioną grubością lodu i grubością jednokierunkowego przyrostu lodu
Generowanie przypadków obciążeń ruchomych i wywoływanych przez obsługę

RF-/TOWER - Loading | Wprowadzanie danych

Moduł dodatkowy RF-/TOWER Loading spełnia wymagania norm EN 1991-1-4/DIN EN 1993-3-1, DIN 1055-4, DIN 4131: 1991-11 oraz DIN V 4131: 2008-09. Normy te obejmują specyfikacje obciążeń stałych, wiatrowych, konserwacyjnych i obciążeń lodem (ISO 12494 lub DIN 1055-5) oraz obciążeń zmiennych. Standardowe specyfikacje są ustawione fabrycznie lub dostępne w bibliotekach.

Do generowania obciążeń wiatrem zgodnie z Eurokodem dostępne są załączniki krajowe (NA) następujących krajów:

DIN EN 1991-1-4 (Niemcy)
CSN EN 1994-1-4 (Republika Czeska)
NA do CYS EN 1991-1-4 (Cypr)
DK EN 1991-1-4 (Dania)
NBN EN 1991-1-4 (Belgia)
NEN EN 1991-1-4 (Holandia)
NF EN 1991-1-4 (Francja)
SFS-EN 1991-1-4 (Finlandia)
SIST EN 1991-1-4 (Słowenia)
SR EN 1991-1-4 (Rumunia)
SS EN 1991-1-4 (Singapur)
SS-EN 1991-1-4 (Szwecja)
STN EN 1991-1-4 (Słowacja)
UNI EN 1991-1-4 (Włochy)

Możliwe jest generowanie indywidualnych sytuacji obciążeniowych: Ciśnienie wiatru, kierunek wiatru lub obciążenia lodem można ustawić ręcznie lub zaimportować z tabel.

RF-/TOWER - Loading | Generowanie

Po wygenerowaniu obciążeń można sprawdzić wyniki w przejrzyście ułożonych tabelach. Wyniki zawierają wszystkie informacje o wygenerowanych przypadkach obciążeń i obciążeń ciężarem własnym, wiatrem i lodem. Wszystkie obciążenia są wyszczególnione w obiektach konstrukcyjnych i wyposażeniu.

RF-/TOWER - Loading | Eksport danych

Wygenerowane obciążenia można łatwo przenieść do programu RFEM/RSTAB w celu nakładania na inne przypadki obciążeń. Wszystkie dane z modułu mogą być włączone do protokołu wydruku programu RFEM/RSTAB.

Zawartość protokołu wydruku i zakres danych wyjściowych dla każdej analizy mogą być dobrane indywidualnie.

sklep internetowy

Skonfiguruj swój indywidualny pakiet programów i sprawdź ceny online!

Przejdź do sklepu internetowego

Oblicz swoją cenę

Produkt

Typ zakupu

Ilość

1 750,00 USD

Umowa serwisowa

+0,00 USD

Całkowita kwota netto 1 750,00 USD

Cena netto obowiązuje w Stany Zjednoczone.
