Elementowa metoda elementów skończonych (CBFEM)
  • CBFEM
  • Połączenia stalowe
  • Połączenia

Elementowa metoda elementów skończonych (CBFEM)

Metoda elementów skończonych (CBFEM) to metoda stosowana do projektowania i obliczeń połączeń stalowych. Metoda ta wykorzystuje narzędzia komputerowe do określania właściwości połączeń w konstrukcjach stalowych. Dzięki przyjęciu zasad określonych w normach EN 1993-1-8 i AISC 360, CBFEM zapewnia, że proces projektowania jest zarówno dokładny, jak i efektywny.

CBFEM bezproblemowo integruje się z RFEM 6, oferując główną zaletę w postaci zarządzania wszystkimi obliczeniami konstrukcyjnymi na jednej ujednoliconej platformie.

Ikona pobierania Pobierz bezpłatną wersję trial

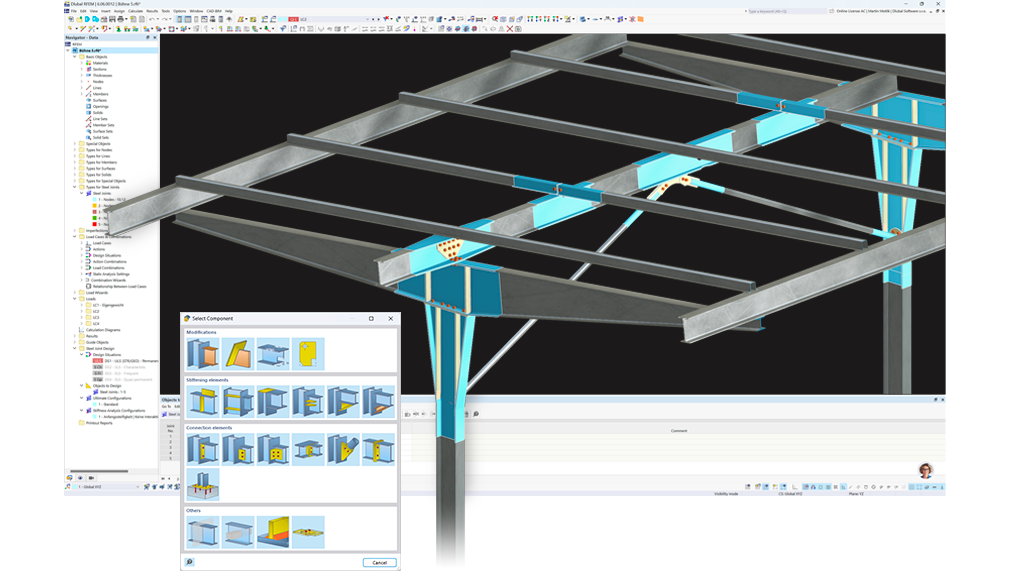

Połączenia stalowe | CBFEM All-in-one Slider
Subnavigation
01
Przegląd
02
CBFEM
03
Funkcje
04
Wyniki
05
Normy
06
Przykłady

Metoda elementów skończonych oparta na komponentach

Metoda elementów skończonych oparta na komponentach (CBFEM) jest stosowana do projektowania połączeń stalowych poprzez określenie właściwości połączenia na podstawie nieliniowego zachowania materiału i nośności poszczególnych komponentów.

Podejście to pozwala na dokładne oszacowanie zachowania odkształcalnych połączeń, często prowadząc do bardziej opłacalnych rozwiązań w porównaniu z połączeniami sztywnymi lub czysto przegubowymi. W przeciwieństwie do konwencjonalnych metod opierających się na półempirycznych wzorach, CBFEM wykorzystuje elementy skończone do reprezentacji i łączenia komponentów, co umożliwia precyzyjne określenie sztywności i rozkładu sił.

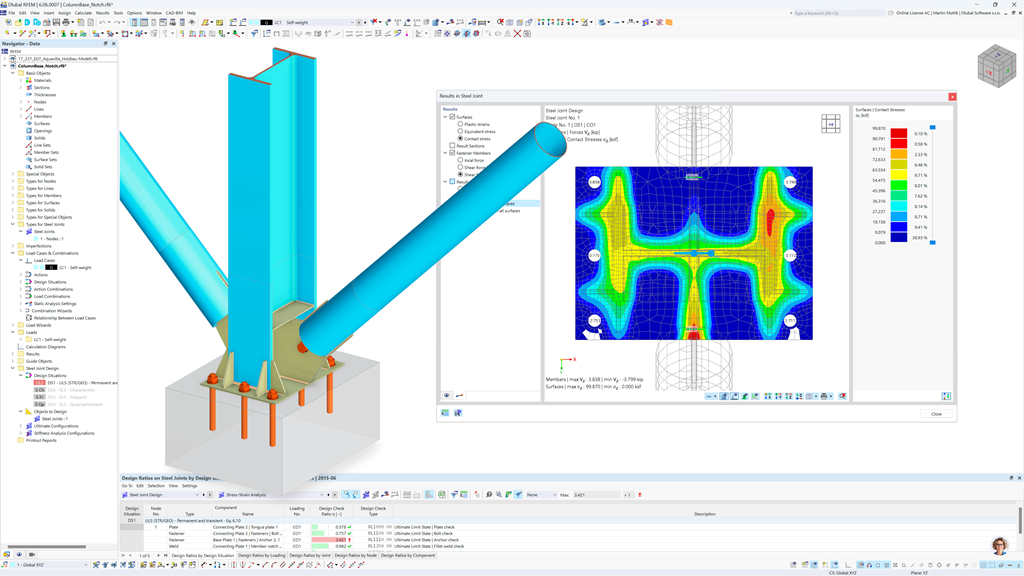

Połączenie płyty podstawowej z kotwami zalanymi w betonie
Połączenie blachy podstawy z zakotwieniem zalewanym | Wyniki naprężeń kontaktowych w blachie podstawy

Precyzja i efektywność kosztowa dzięki CBFEM

CBFEM wykorzystuje nieliniowe zachowanie materiału do precyzyjnej oceny właściwości i wydajności stalowych połączeń pod różnymi obciążeniami. Ta szczegółowa analiza umożliwia bardziej ekonomiczne projektowanie dzięki dokładnej ocenie połączeń częściowo podpierających i odkształcalnych.

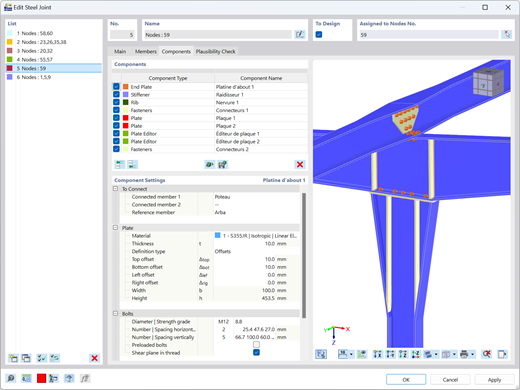

Biblioteka komponentów

1. Biblioteka elementów

Stale rozszerzająca się biblioteka zawiera szablony komponentów, które można łatwo stosować i modyfikować.

Model 004975 | Połączenie stalowe dwuteowniki

Drugi Model analityczny CBFEM

Model jest eksportowany wraz z siłami przeniesionymi z globalnego modelu konstrukcyjnego.

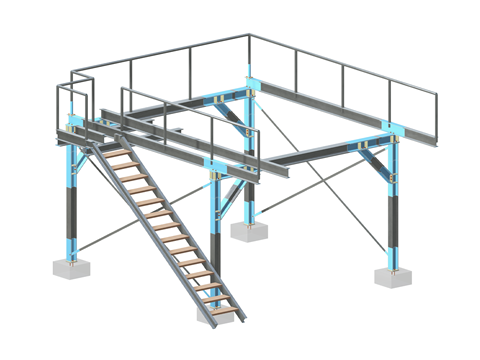

Konstrukcja stalowa z połączeniami stalowymi

3. Interakcja

Rozszerzenie Połączenia stalowe (przy użyciu CBFEM) płynnie łączy wymiarowanie połączenia z analizą statyczno-wytrzymałościową całej konstrukcji.

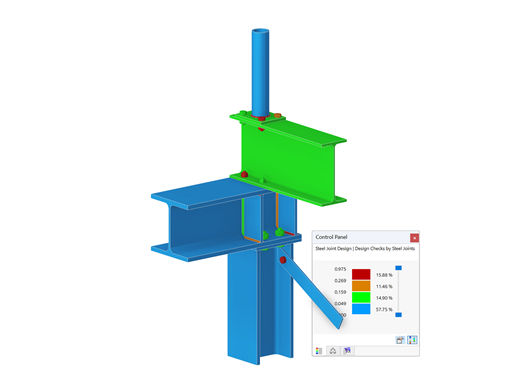

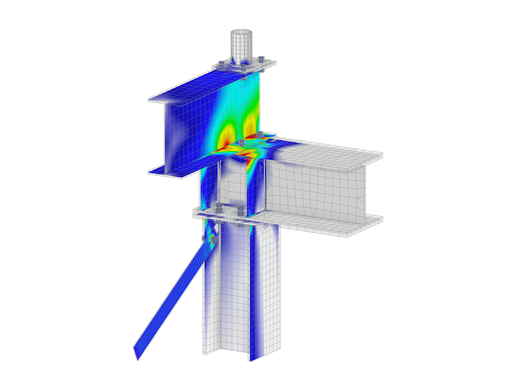

Wyniki na modelu składowym

4. Wyniki na modelu części składowych

Sztywność połączenia i dokładny rozkład sił w poszczególnych składowych podstawowych są następnie uzyskiwane za pomocą (nieliniowej) analizy elementów skończonych.

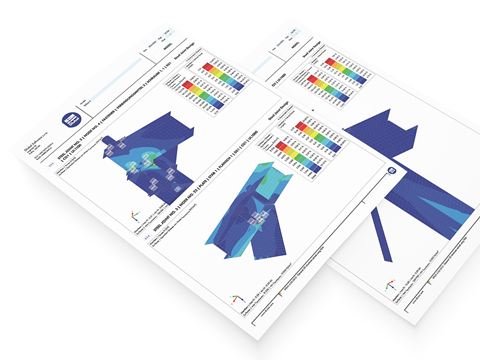

Raport wydruku CBFEM

5. Raport

Protokół wydruku umożliwia dostosowywanie i wyświetlanie tabel i wyników wymiarowania połączeń stalowych, wraz z możliwością filtrowania danych i rozmieszczania ich w postaci graficznej w podglądzie.

Funkcje i korzyści CBFEM

Doświadcz niezrównanej elastyczności z CBFEM, umożliwiającej łatwe definiowanie podstawowych komponentów, ich geometrii i właściwości materiałowych. Oferuje również szeroką możliwość adaptacji do definiowania warunków kontaktowych i sprzężeniowych między komponentami oraz bezproblemowo obsługuje złożone konstrukcje węzłów, co czyni go idealnym rozwiązaniem dla skomplikowanych geometrii połączeń.

CBFEM nie nakłada żadnych ograniczeń na warunki obciążenia węzłów, ponieważ rozkład sił wewnętrznych obliczany jest z użyciem szczegółowego modelu MES. Umożliwia to kompleksowe zrozumienie mechanizmów zniszczenia poprzez analizę odkształceń, sił, naprężeń i odkształceń w całym węźle.

Biblioteka połączeń stalowych | CBFEM
W Dlubal Center znajduje się obszerna biblioteka połączeń dostępnych w rozszerzeniu Połączenia stalowe

Wszechstronne rozwiązanie przy użyciu metody CBFEM

Połączenia stalowe | CBFEM All-in-one

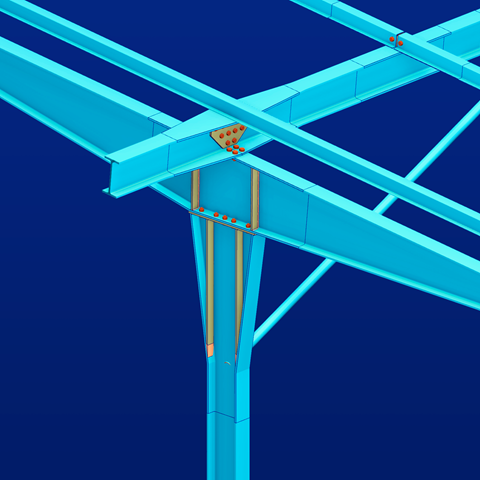

Geometria z obciążeniami przeniesionymi z konstrukcji

Połączenia stalowe | CBFEM All-in-one 2

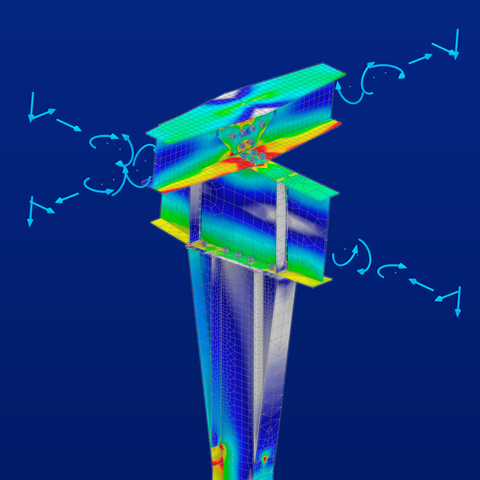

Wyniki naprężeń w modelu ES

Połączenia stalowe | CBFEM All-in-one 3

Raport do druku

Odkryj kluczowe zalety CBFEM

Poznaj korzyści, które sprawiają, że CBFEM jest preferowanym wyborem inżynierów i projektantów.

Rozszerz swoje obliczenia o CBFEM - Kup połączenia stalowe w RFEM 6!

Do sklepu internetowego
  • CBFEM można zintegrować jako rozszerzenie dla programu RFEM 6, zapewniając znaczną korzyść w postaci posiadania wszystkich konstrukcji w jednym miejscu
  • Weryfikuje nośności z normami takimi jak EN 1993-1-8 i AISC 360
  • Precyzyjnie określa właściwości połączenia na podstawie nieliniowych sztywności i nośności
  • Większa elastyczność w definiowaniu elementów podstawowych
  • Rozszerzone możliwości dostosowania podczas definiowania warunków kontaktu i połączenia między podstawowymi elementami
  • Dokładniejszy wgląd w mechanizmy uszkodzenia dzięki szczegółowej analizie odkształceń, sił i naprężeń
