Add-on „Połączenia stalowe“
W czym mogę pomóc?
Czy masz jakieś pytania dotyczące produktów firmy Dlubal lub potrzebujesz pomocy w wyborze odpowiedniego dla Twojego projektu?
Jestem tutaj, aby pomóc. Łatwo możesz się ze mną skontaktować za pomocą dostępnych poniżej opcji kontaktowych.
Czekam na Twoją wiadomość!
mgr inż. Aleksandra Kociołek
Prezes Dlubal Software sp. z o.o. & Dyrektor ds. sprzedaży i marketingu
Wyniki
Ogółem: 4
.png?mw=1024&hash=97d999c72bd63f7f0f71edb86a863cb643cad933)

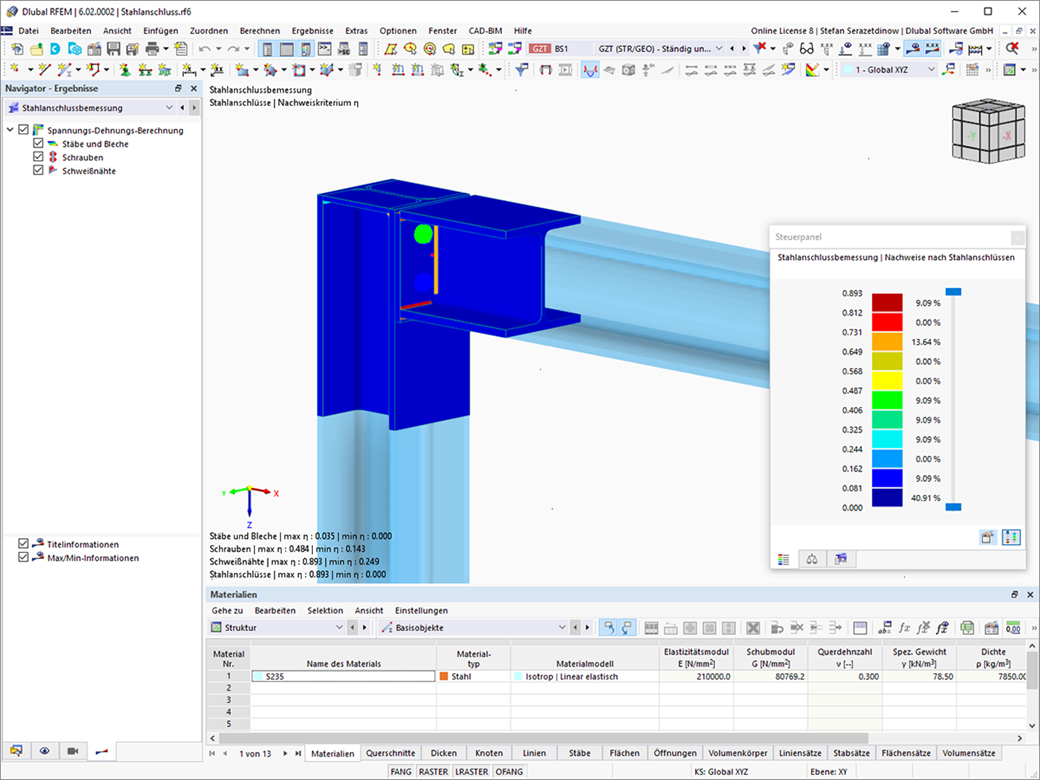

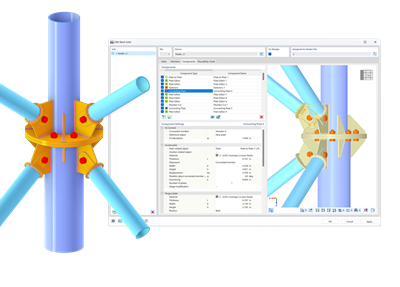

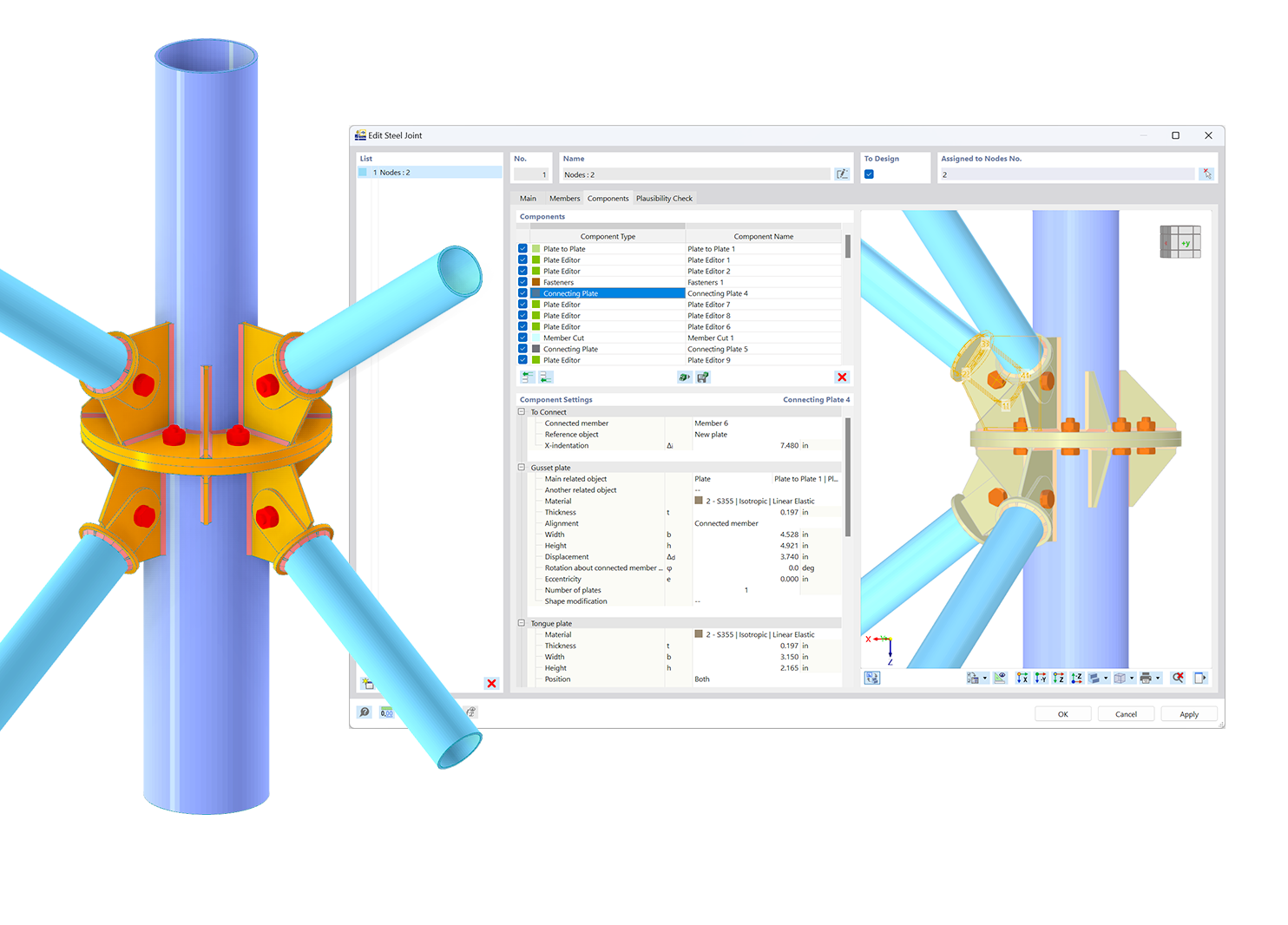

Połączenia stalowe | Wyniki

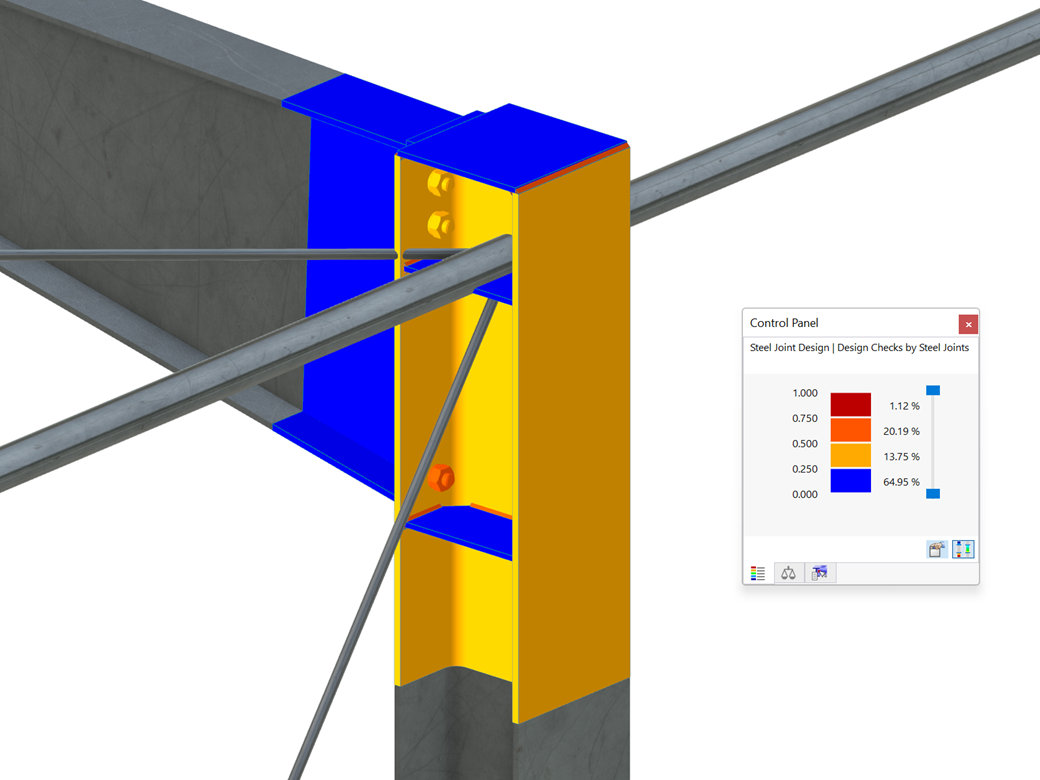

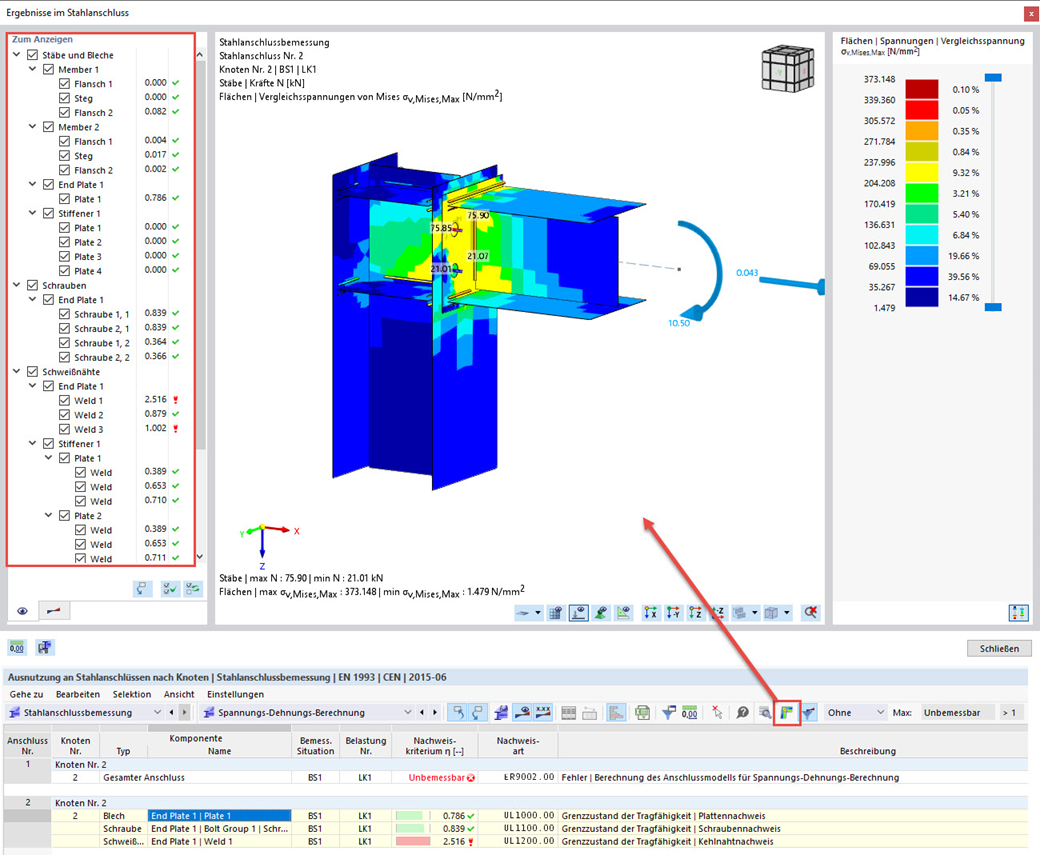

Wszystkie istotne wyniki można wyświetlić w modelu ES. W takim przypadku można filtrować wyniki osobno według odpowiednich komponentów.

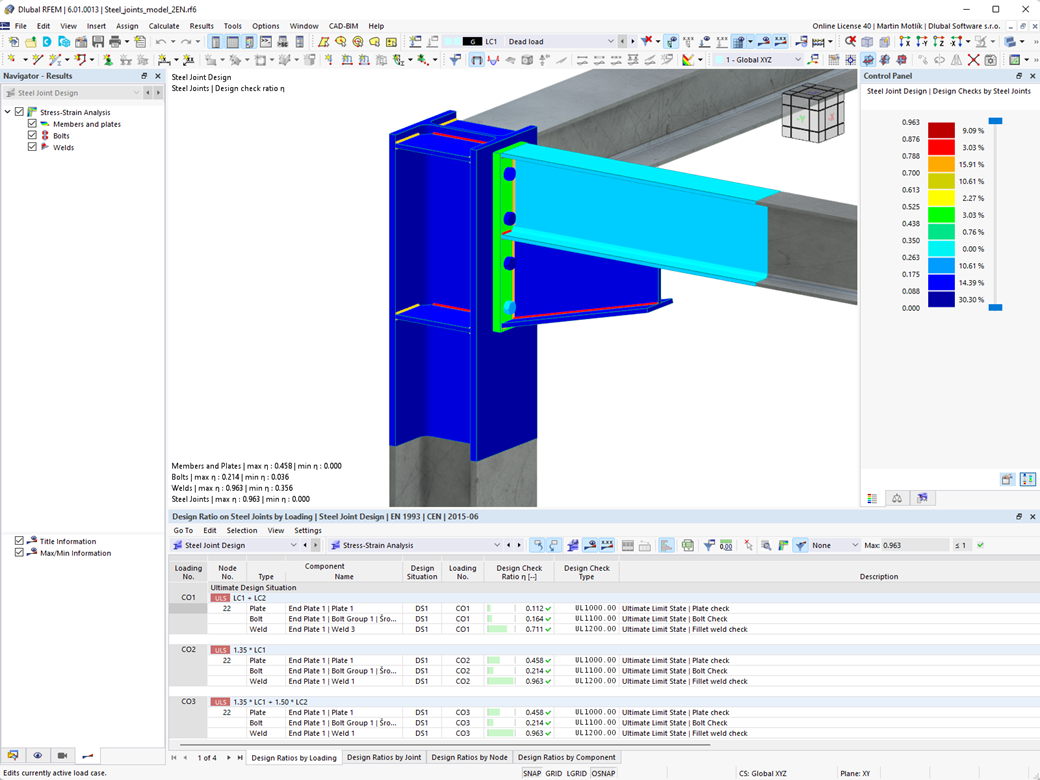

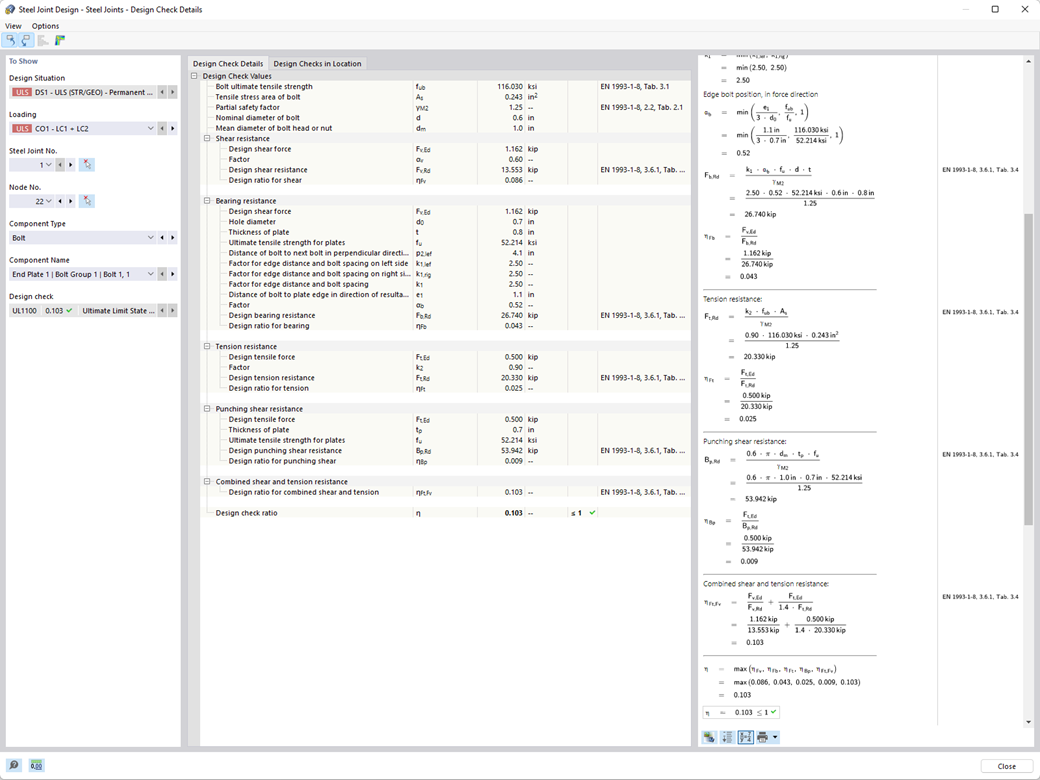

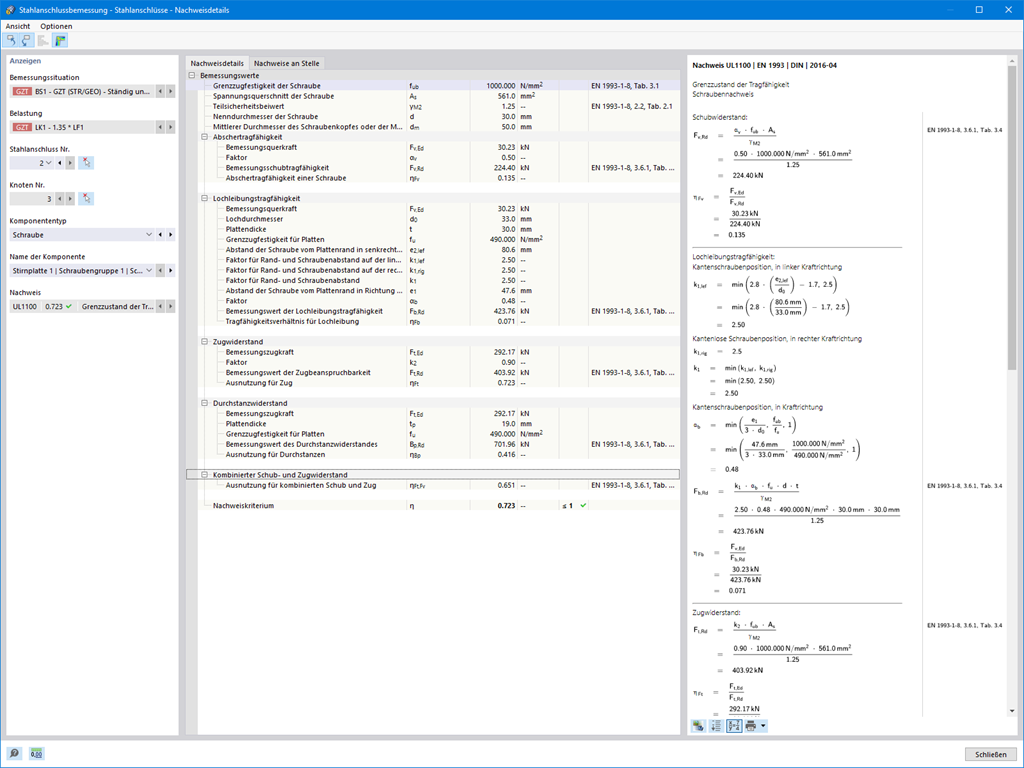

Ponadto program RFEM zapewnia wszystkie kontrole obliczeń w formie tabelarycznej wraz z wyświetlaniem zastosowanych wzorów. W razie potrzeby tabele wyników można przenieść do protokołu wydruku programu RFEM.
.png?mw=1024&hash=9c1d49fe9d8c0ad9f71c61779b099255c1a7864e)

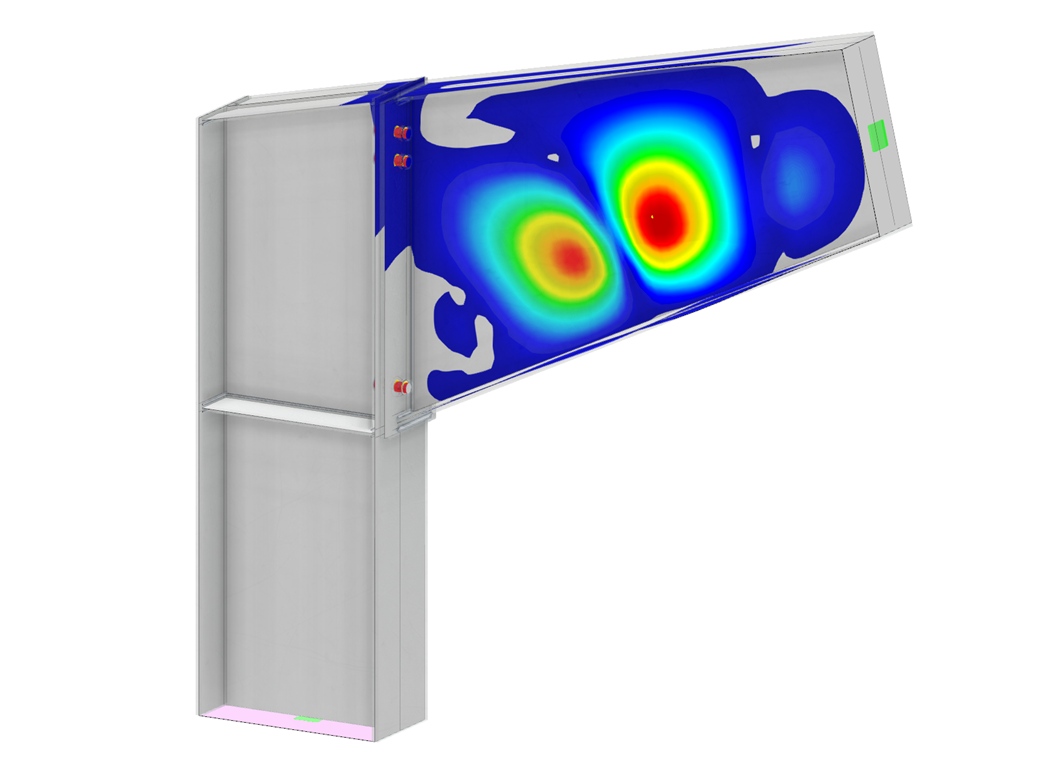

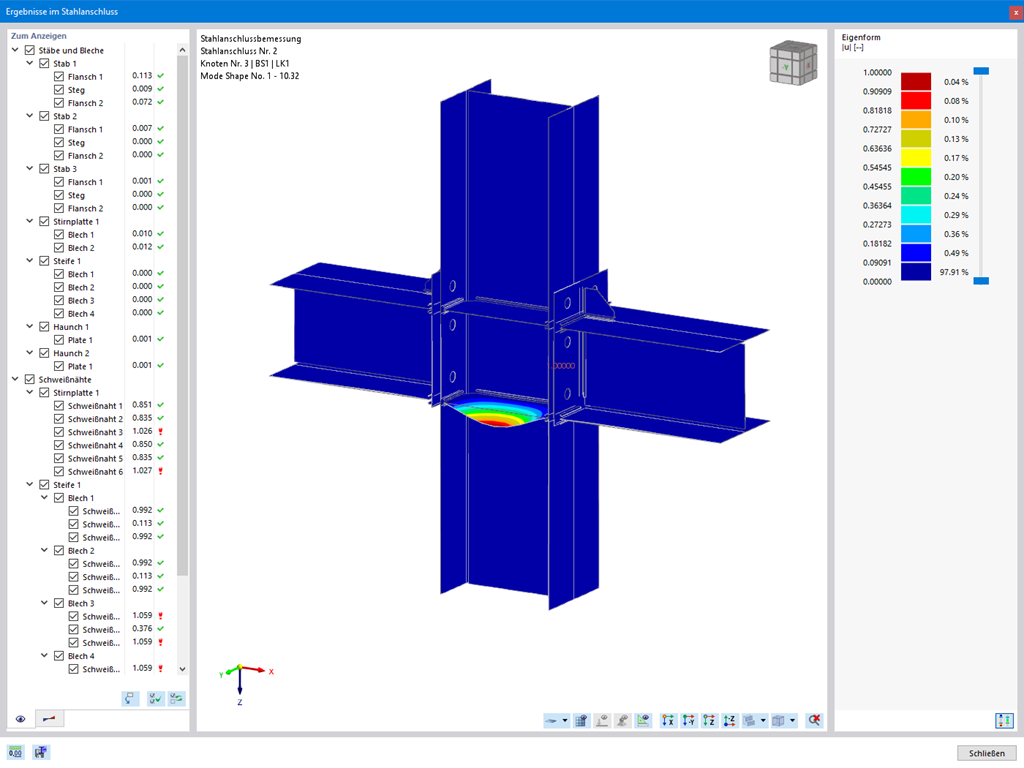

Połączenia stalowe | Oprogramowanie Dlubal Software do analizy stateczności
W przypadku elementów połączenia można sprawdzić, czy utrata stateczności jest istotna. Wymaga to rozszerzenia Stateczność konstrukcji.

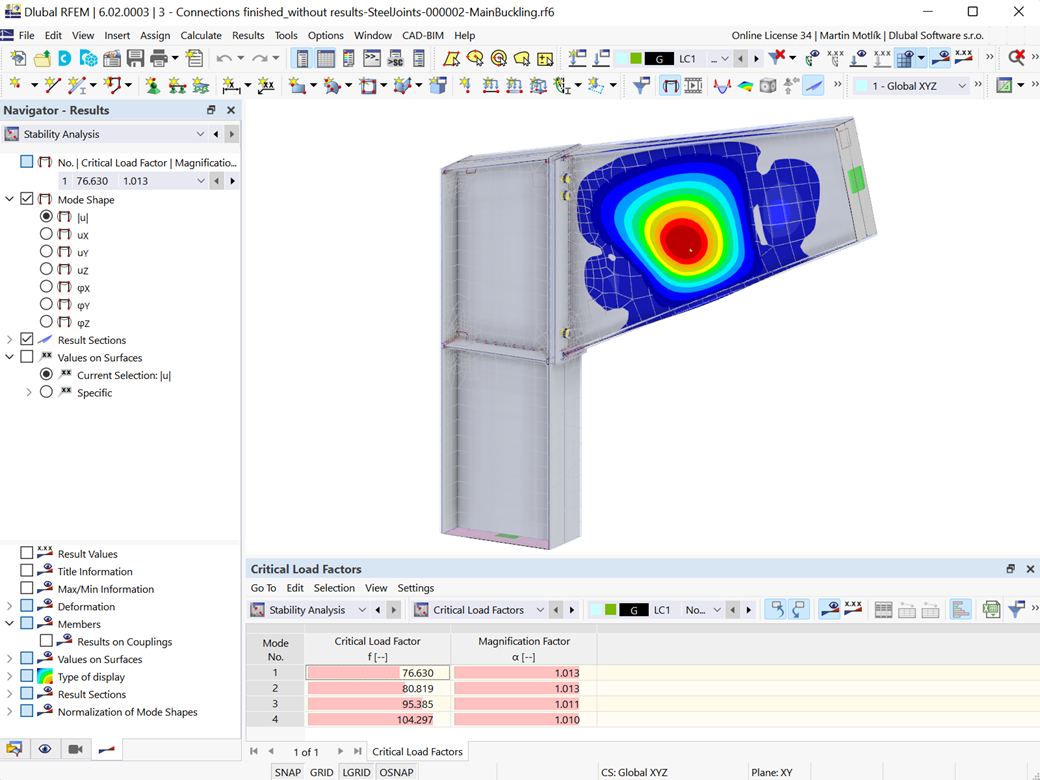

Współczynnik obciążenia krytycznego obliczany jest dla wszystkich analizowanych kombinacji obciążeń oraz wybranej liczby postaci własnych dla modelu połączenia. Porównaj najmniejszy współczynnik obciążenia krytycznego z wartością graniczną 15 z normy EN 1993-1-1, rozdz. 5. Ponadto użytkownik może samodzielnie dostosować wartość graniczną. Wynikiem analizy stateczności jest wyświetlenie w programie graficznej postaci odpowiednich postaci drgań.

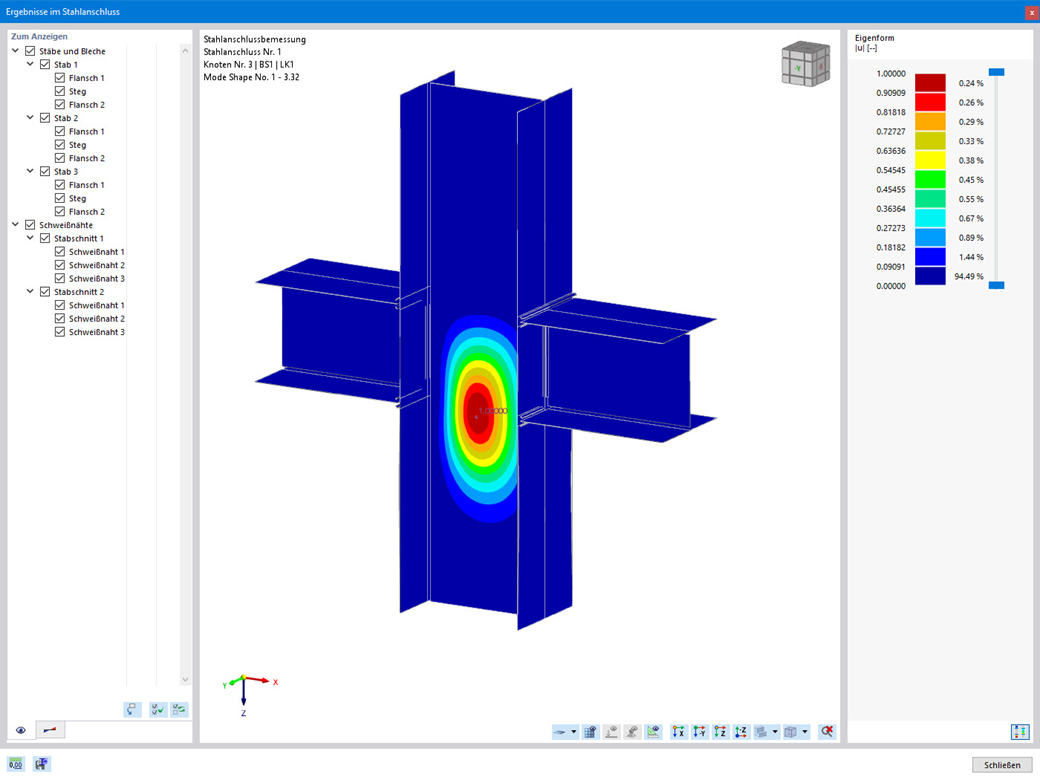

Na potrzeby analizy stateczności dostosowany model powierzchniowy jest wykorzystywany w programie RFEM do rozpoznania lokalnych kształtów wyboczeniowych. Można również zapisać model analizy stateczności wraz z wynikami i wykorzystać jako osobny plik modelu.

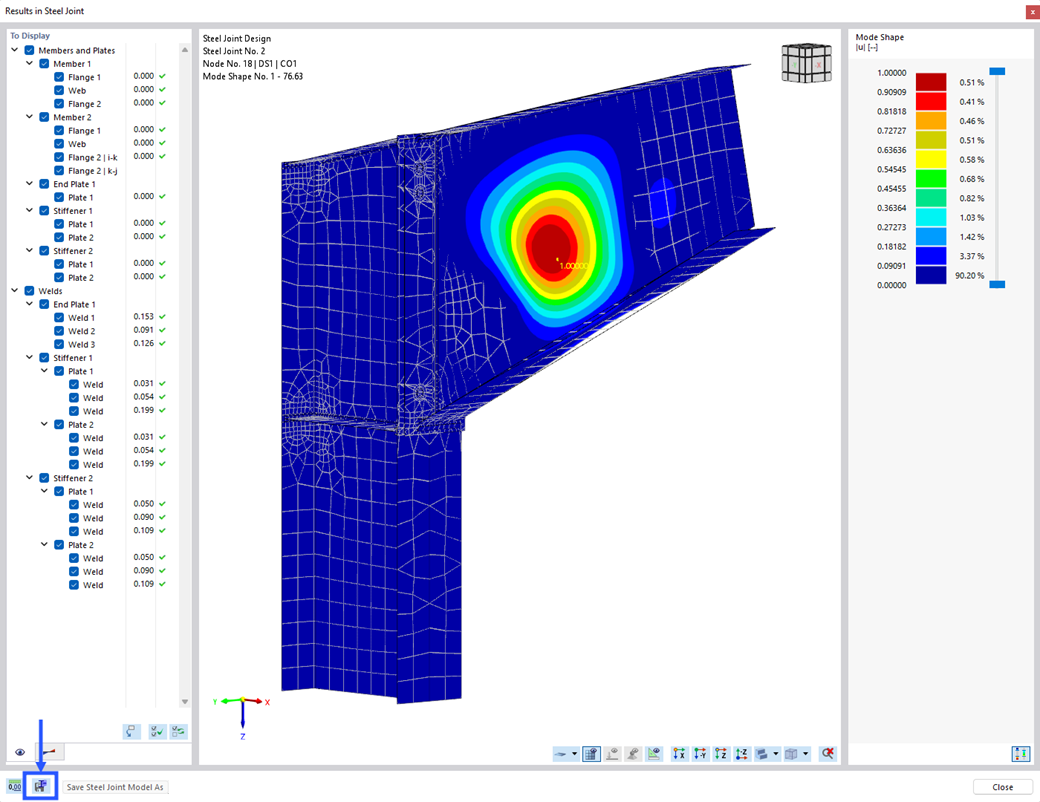

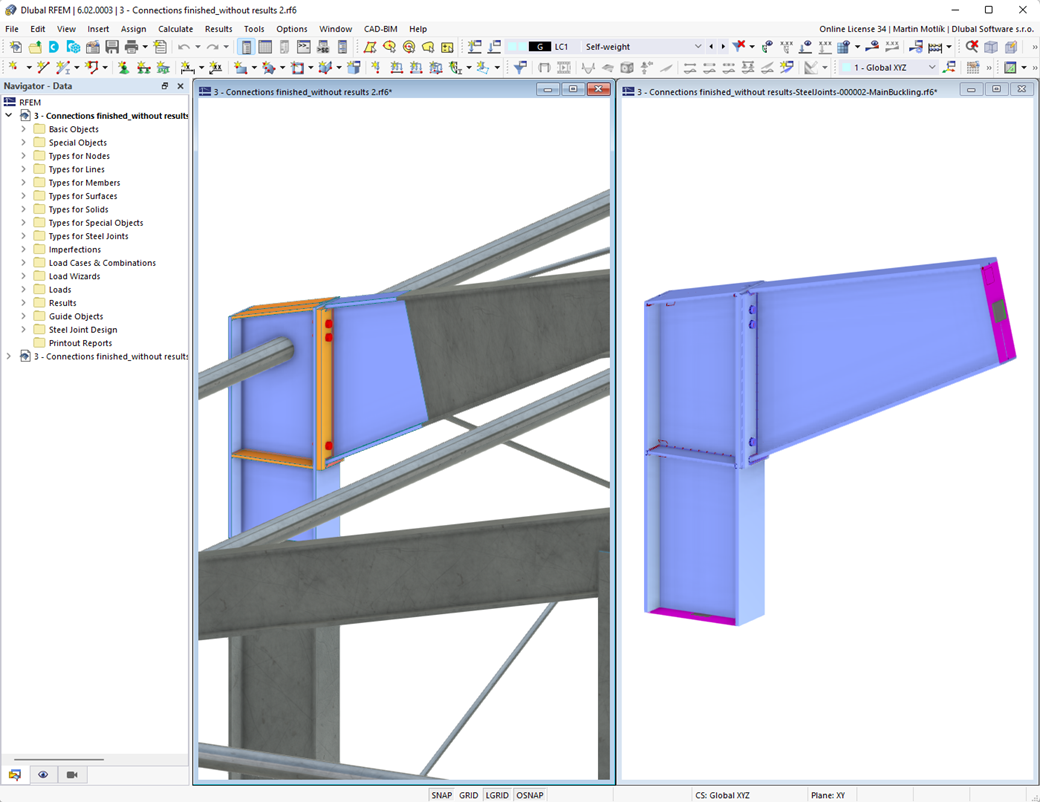

Zapisywanie modelu z wynikami | Połączenia stalowe
- Model połączeń stalowych i wyniki można zapisać jako osobny plik modelu
- Uzyskane naprężenia i wyniki analizy stateczności (wyboczenia połączenia) można wyświetlić w osobnym modelu
- W zapisanym modelu można uruchomić animację deformacji połączenia
- Elementy połączenia są podczas zapisywania przekształcane w powierzchnie i pręty

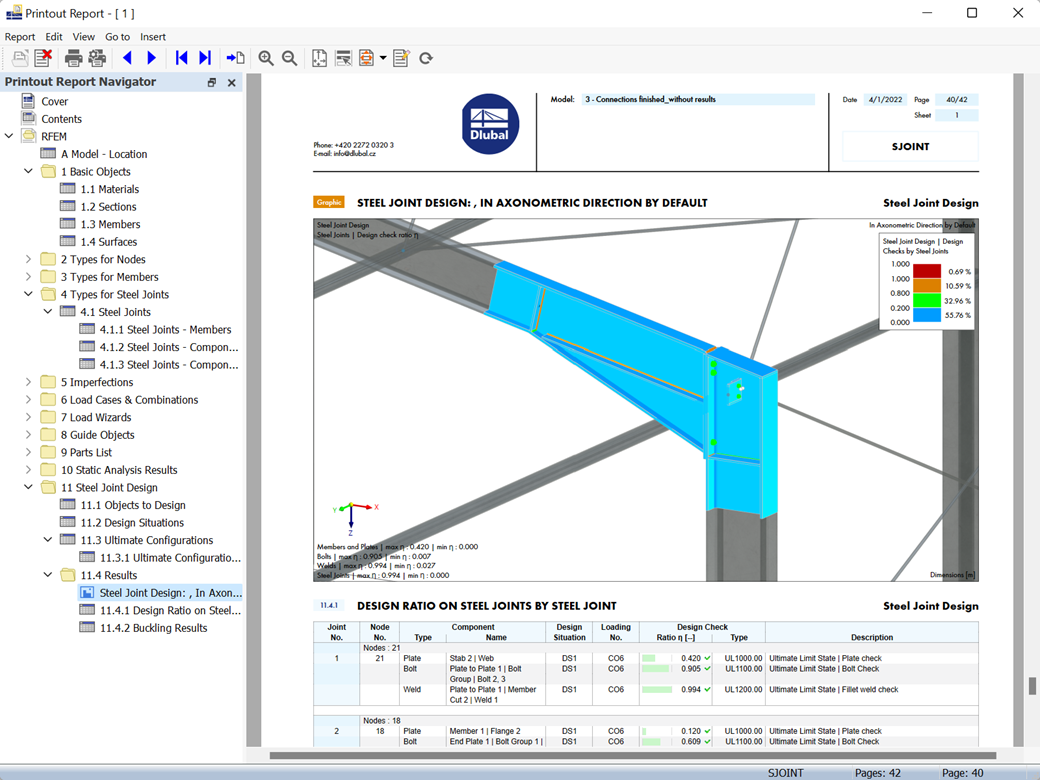

Raport | Połączenia stalowe
- Wyniki wymiarowania połączeń można wprowadzić do protokołu wydruku
- Podczas tworzenia nowego protokołu wydruku należy wybrać elementy dodane z rozszerzenia Połączenia stalowe

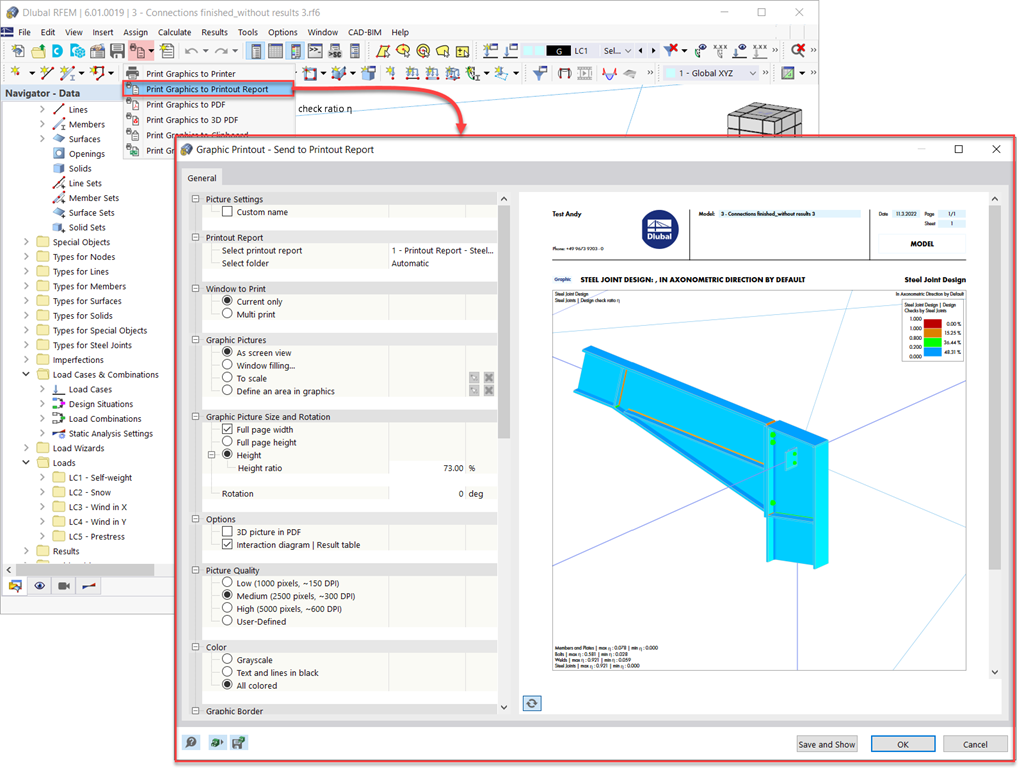

- Za pomocą narzędzia 'Drukowanie grafik do protokołu' można wstawić do protokołu grafikę z wynikami połączenia, w tym z panelem sterowania.
- Protokół wydruku zawiera specyfikacje elementów połączenia, parametry obliczeniowe, wyniki i grafiki
