Sem definições adicionais, os elementos de barra reagem neste tipo de análises de forma linear elástica, tanto nos graus de liberdade atribuídos como em torno deles. No seu princípio básico, este comportamento é descrito pela lei de Hooke: a deformação u de um sólido é proporcional à carga atuante F ou, respetivamente, o deslocamento Δl depende linearmente da força atuante F.
Na realidade, nem todos os elementos reagem de forma linear elástica. Por exemplo, uma barra circular esbelta absorve mais esforço de tração do que de compressão, no que diz respeito à resistência da secção. Esta propriedade baseada na força pode ser concebida e simulada no cálculo com uma não linearidade de barra. Neste caso, a deformação da barra depende de forma não linear da força atuante devido à rotura de estabilidade prematura (encurvadura) no estado de compressão.
As não linearidades de barra existem em várias formas. Normalmente, não dependem das forças que estão em relação linear umas com as outras, mas sim do efeito final sobre os elementos no cálculo.
Não linearidades de barra típicas

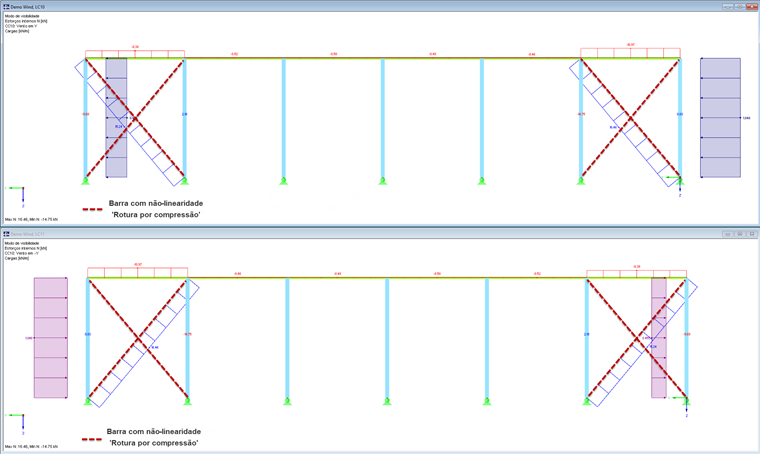

- Rotura sob tração
- Cedência ao atingir a resistência plástica
- Rígido a partir de uma deformação definida u
Entrada de dados no RFEM e no RSTAB
As não linearidades de barra podem ser definidas graficamente no RFEM e no RSTAB através de "Inserir" → "Dados do modelo" → "Não linearidades de barras" → "Diálogo" ou manualmente através do navegador de dados assim como através de tabelas.
