Uma carga de linha livre atua como uma força constante ou linearmente variável ao longo de uma linha definida livremente em uma superfície. Este tipo de carga é adequado para aplicar uma carga apenas a uma única borda de uma superfície – por exemplo, quando se deseja simplificar a aplicação de cargas devido a paredes ou vento.
Aplicação no RFEM

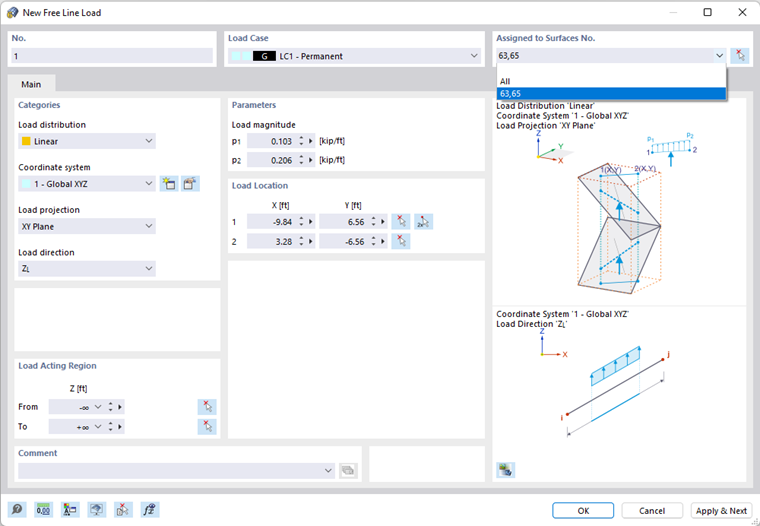

As cargas de linha livres podem ser inseridas no RFEM através de "Inserir" → "Cargas" → "Cargas de linha livres" → "Diálogo" ou de forma tabular.
Na lista "Caso de Carga", deve-se selecionar o caso de carga ao qual a carga de linha será atribuída.
Na seção "Atribuído a Superfícies", pode-se controlar a área de atuação da carga. Na lista, estão disponíveis várias opções:
- "Vazio": A carga não atua em nenhuma superfície.
- Todos: A carga é aplicada a todas as superfícies cortadas perpendicularmente ao plano de projeção a partir dos pontos de carga.
- "Número": A carga atua apenas nas superfícies com os números especificados.
Na lista "Distribuição da Carga", estão disponíveis as seguintes opções:
- Uniforme: A carga de linha atua com uma magnitude constante.
- Linear: A carga apresenta uma magnitude linearmente variável.
Na seção "Parâmetros", deve-se especificar as magnitudes das cargas de linha. Na seção "Pontos de Carga", podem ser definidas as coordenadas entre as quais a carga de linha livre atua.
