Um Sistema de barras é um sistema estático que consiste em barras. Uma barra representa um componente unidimensional.

Características

Um sistema de barras é composto por elementos unidimensionais que podem ser retos ou curvados. Uma barra é, portanto, caracterizada por sua esbelteza. Ela possui um nó inicial e um nó final. Outras características são os esforços internos que podem ser absorvidos por cada barra e a transferência desses esforços nas conexões nos nós.

Aplicação

Basicamente, um sistema de barras serve para assegurar a estabilidade estrutural do edifício e transferir as cargas de forma segura. O uso de barras traz a vantagem de que tanto o planejamento e a execução quanto o cálculo da estrutura total são simplificados através da separação, por exemplo, entre o sistema de barras e a fachada.

Um exemplo de um sistema de barras é a estrutura bruta de um galpão logístico feito de perfis de aço, que normalmente consiste em pilares, vigas, tubos de compressão e barras de tração.

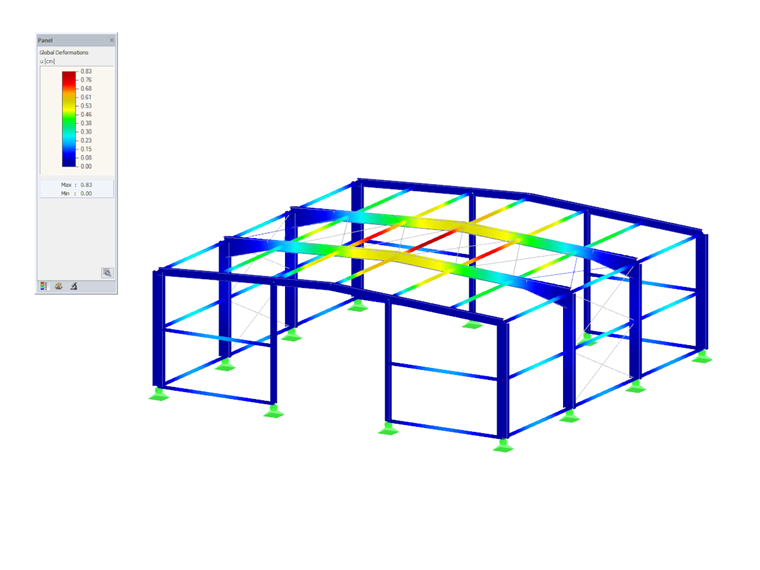

1 Pavilhão de aço com cobertura de duas águas plana, deformação

Nas estruturas de barras, as conexões entre as barras são fundamentais, assim como o tipo de esforços que elas transmitem. Conexões rígidas ou articuladas são planejadas, por exemplo, pelos seguintes motivos:

Limitação do comprimento da barra por razões de transporte
Mudança de direção de uma barra
Necessidades estáticas, como a redistribuição de esforços através de articulações para momentos, forças transversais ou normais
Limitação dos esforços internos de uma barra individual, por exemplo, através do suporte de uma viga para reduzir o momento de vão

Tipos de sistemas de barras frequentemente utilizados são treliças (Imagem 2) ou estruturas em pórtico (Imagem 3).

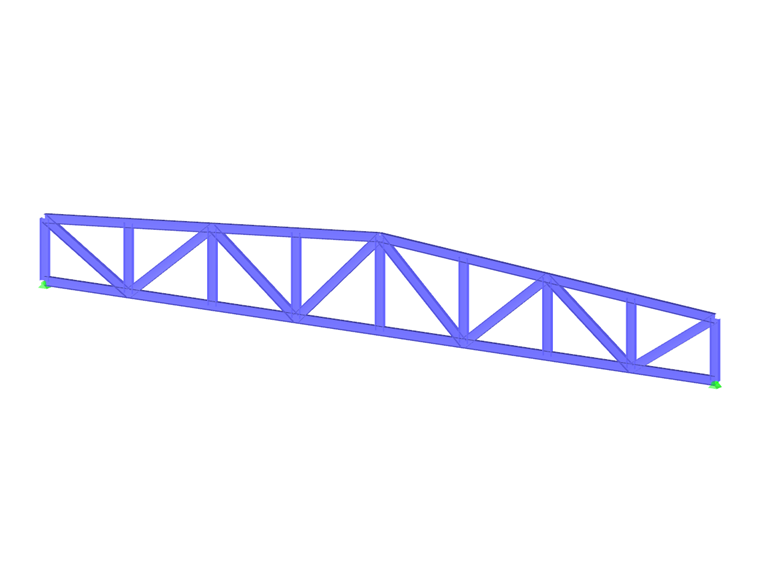

2 Estrutura de viga cujas barras estão sujeitas apenas a forças axiais, aqui para cobrir vãos grandes

3 Estrutura do pórtico de corredor único

Sistemas de barras na Dlubal Software

A Dlubal Software oferece com os programas principais RFEM e RSTAB a possibilidade de modelar sistemas de barras planos e espaciais de forma intuitiva. Em ambos os programas, os esforços internos, deformações e forças de apoio podem ser calculados linear ou não linearmente.
