Uma análise rotacional representa uma mola de torção discreta ou contínua ao longo do eixo longitudinal de uma barra.
RFEM 5 e RSTAB 8

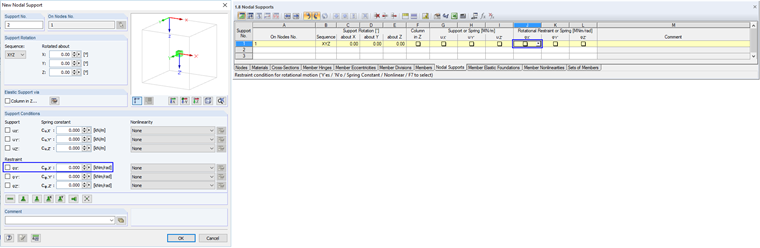

Uma análise rotacional discreta (mola de torção pontual) pode ser inserida através do menu "Inserir" → "Dados do modelo" → "Apoio de nó" → "Diálogo" / "Gráfico" (esquerda na imagem) ou através do botão correspondente em um diálogo ou de forma tabular (direita na imagem).
Analogamente, uma análise rotacional contínua (mola de torção contínua) pode ser definida através do menu "Inserir" → "Dados do modelo" → "Suportes de barra" → "Diálogo" ou de forma tabular.
Entrada no RF-/STEEL EC3 e RF-/FE-LTB

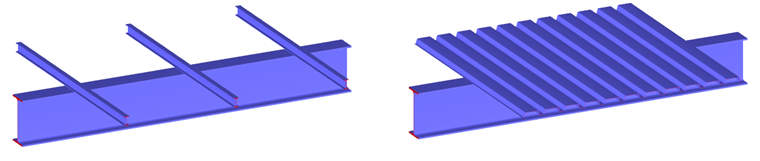

A rotação de vigas suscetíveis a flambagem lateral pode ser impedida por vigas dispostas transversalmente (esquerda na imagem) ou por placas (direita na imagem), dependendo da formação das conexões (ver imagem Análise rotacional discreta/contínua). Estas atuam como molas de torção pontuais (vigas) ou como molas de torção contínuas (placas).
No RF-/STEEL EC3, a análise rotacional pode ser definida na máscara "Parâmetros de barra" ou "Parâmetros de conjunto de barras". Para isso, é necessário ativar a caixa de seleção "Análise rotacional". Os parâmetros de análise rotacional devem ser inseridos nas configurações. A mola de torção pode ser inserida manualmente ou calculada a partir dos parâmetros da análise rotacional discreta ou contínua.

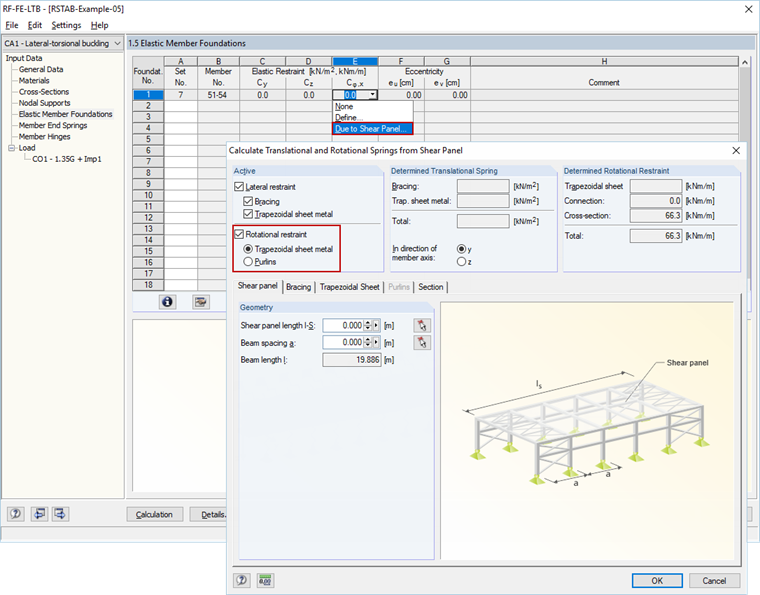

No RF-/FE-LTB, a análise rotacional pode ser definida na máscara "Análise elástica de barra". A mola de torção pode ser inserida manualmente ou calculada a partir dos parâmetros da análise rotacional discreta ou contínua.
RFEM 6 e RSTAB 9

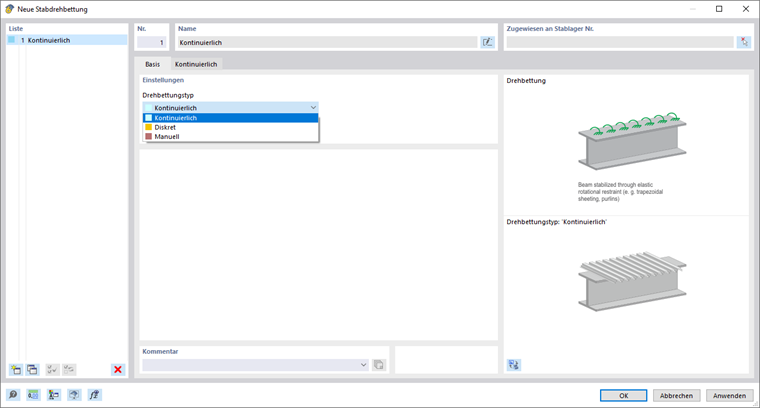

Uma análise rotacional discreta (mola de torção pontual) ou uma análise rotacional contínua pode ser definida através do menu "Inserir" → "Tipos para barras" → "Análises rotacionais de barra" → "Diálogo". No diálogo, selecione Nova análise rotacional de barra para determinar qual tipo de análise rotacional está presente – contínua, discreta ou manual.

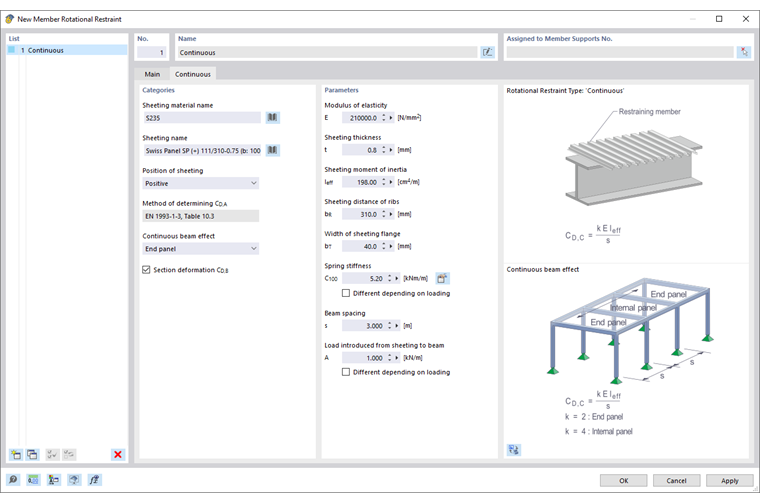

Defina então, na segunda aba, as propriedades da análise rotacional.
