Funcionalidades
As propriedades da placa são da sua forma e as forças possíveis de serem transferidas.
A forma é plana, enquanto as possíveis forças a serem transferidas são principalmente as forças axiais na direção do plano da superfície. As forças de corte e os momentos de flexão não são considerados.

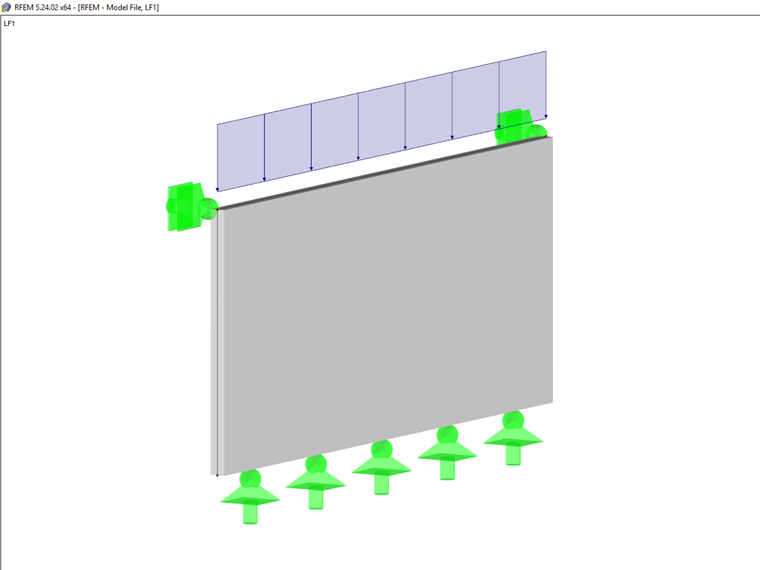

Um exemplo de estrutura de placa é uma estrutura de superfície constituída por painéis de parede que transferem as forças verticais e horizontais no seu plano (Figura 01),ou lajes de teto que transferem as forças horizontais no seu plano.
Application
As placas são frequentemente utilizadas em edifícios de habitação assim como na construção de edifícios em geral, geralmente na forma de paredes.
Por um lado, as paredes são utilizadas para transferir para a fundação todas as cargas verticais como forças axiais; por outro lado, asseguram o reforço horizontal de toda a estrutura.
Por isso, a maioria dos edifícios é dimensionada de tal forma que as paredes de corte proporcionam a estabilidade da estrutura contra todas as cargas horizontais, tais como vento ou sismos.
Uma vez que as lajes (da parede) só absorvem forças no seu plano, as linhas de ação de todas as paredes na planta baixa estrutural têm de cruzar pelo menos dois pontos para garantir a estabilidade de toda a estrutura.
O exemplo mais simples é uma garagem constituída por três paredes. A planta do solo tem uma forma em U e as linhas de ação das placas da parede, isto é, as forças horizontais das paredes, cruzam-se em dois pontos.

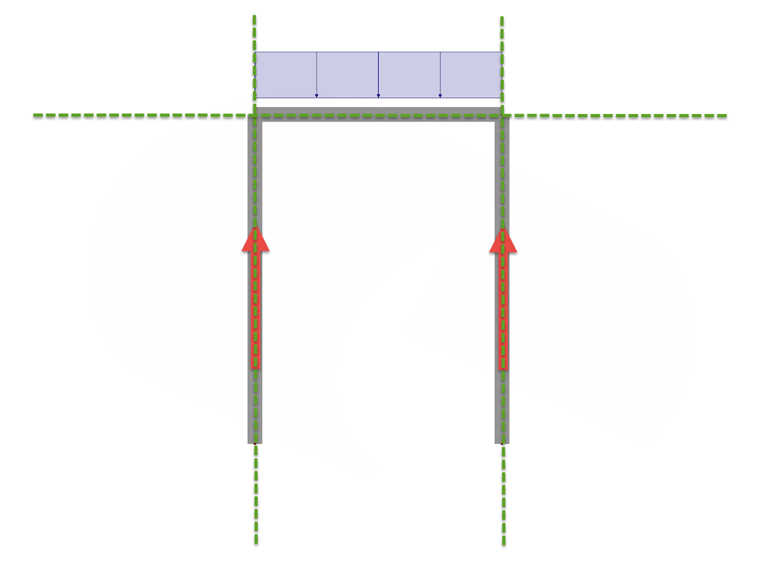

A Figura 02 mostra o carregamento horizontal na direção das duas paredes que são paralelas entre si. Neste caso, o sistema atua como uma viga de um vão, pelo que a parede transversal não absorve esforços na outra direção.

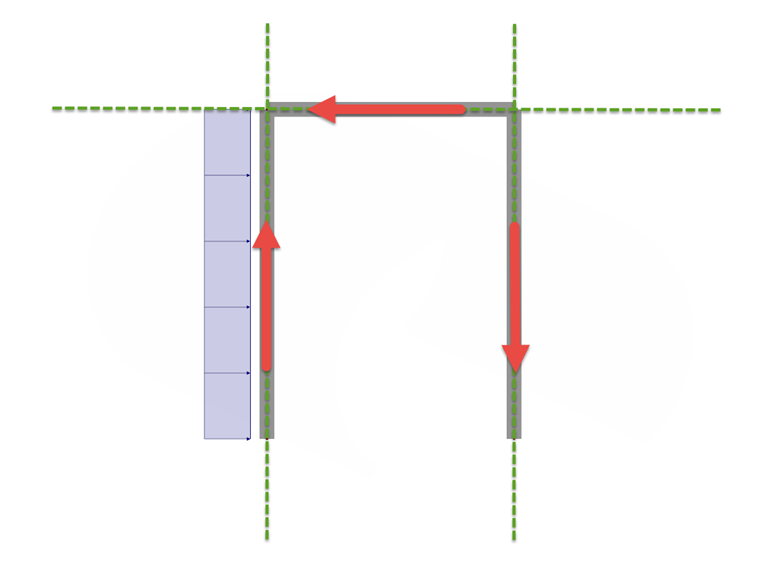

Na Figura 03, a carga externa atua na direção da parede transversal singular e, portanto, absorve a totalidade da carga. A rotação resultante do sistema estrutural tem de ser compensada pelas outras duas paredes.
As lajes agem principalmente como placas, mas é necessário permitir um efeito de placa para transferir/acoplar as cargas externas horizontais.
Placas no RFEM e no RSTAB
No RFEM, as paredes e o teto podem ser modelados como superfícies por definição, ou simulados através de um acoplamento de nós.
O software de estruturas reticuladas e pórticos RSTAB também oferece ferramentas poderosas para simular as placas.
