Uma carga retangular livre atua como uma carga de superfície constante ou linearmente variável em uma área retangular, definida livremente, de uma superfície.
Aplicação no RFEM

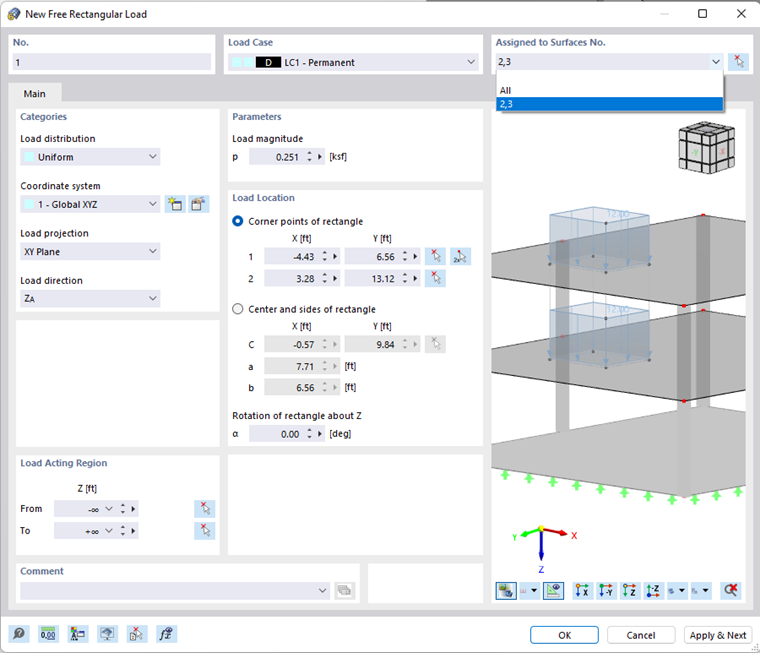

As cargas retangulares livres podem ser inseridas e definidas no RFEM através de "Inserir" → "Cargas" → "Cargas retangulares livres" → "Diálogo" ou de forma tabular.
Na lista "Caso de carga", selecione o caso de carga ao qual a carga retangular deve ser atribuída.
Na seção "Atribuído às superfícies", pode-se controlar a área de influência da carga. A lista oferece várias opções:
- "Vazio": A carga não atua em nenhuma superfície.
- Todos(as): A carga é aplicada a todas as superfícies que são cortadas perpendicularmente ao plano de projeção a partir dos pontos de aplicação da carga.
- "Número": A carga atua apenas nas superfícies com os números especificados.
Na lista 'Distribuição da carga', as seguintes opções estão disponíveis:
- Uniforme: A carga de superfície atua com uma magnitude constante.
- Linear em X / Y / Z: A carga tem uma magnitude que varia linearmente na direção de um eixo global.
- Variável em Z: A carga atua com uma magnitude variável na direção Z, que pode ser livremente descrita em uma tabela na aba Variável na direção Z.
- Variável ao longo do perímetro: A carga atua ao longo do perímetro com uma magnitude variável, que pode ser livremente descrita em uma tabela na aba Variável ao longo do perímetro.
- Variável em Z e ao longo do perímetro: A carga atua com uma magnitude variável na direção Z e ao longo do perímetro, que pode ser livremente descrita nas abas Variável na direção Z e Variável ao longo do perímetro.
Na seção "Parâmetros", as magnitudes da carga retangular livre devem ser especificadas.
Na seção "Ponto de aplicação", existem duas maneiras de definir as dimensões da carga retangular:
- Definir os pontos de esquina do retângulo
- Definir o centro e os lados do retângulo
Se necessário, a carga retangular pode ser girada. Um ângulo positivo α gira a carga retangular no sentido horário em torno do eixo positivo.
