Representantes de conjuntos de barras são modelos para conjuntos de barras que possuem propriedades idênticas em termos de material, secção transversal, tipo de barra, comprimento de barra e tipo de conjunto de barras. Apenas o conjunto de barras com os esforços internos determinantes de todos os tipos semelhantes é analisado. Desta forma, os representantes fornecem uma boa vista geral, tanto do programa como da impressão. Também facilitam a avaliação e documentação dos resultados.
Aplicação no RFEM e RSTAB

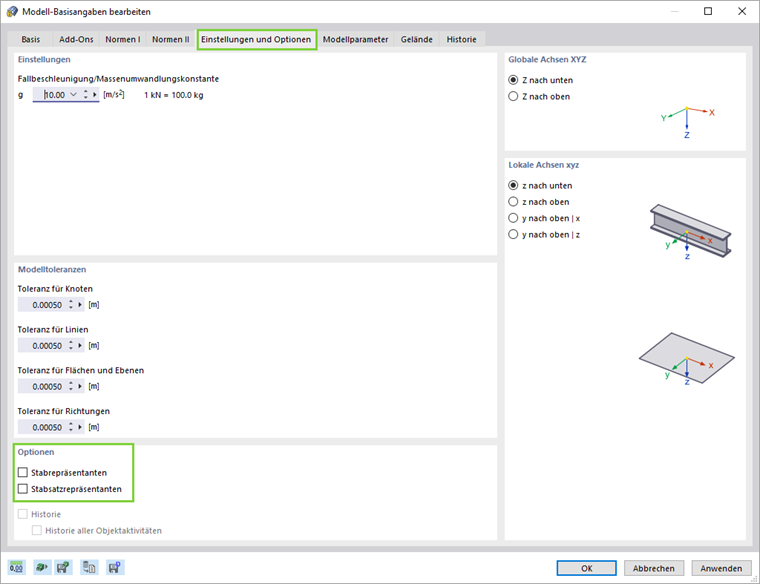

Os representantes de conjuntos de barras não precisam de ser criados manualmente. Estes são gerados automaticamente a partir das propriedades do conjunto de barras presentes no modelo. Para isso, é necessário ativar a opção correspondente nas especificações base do modelo no separador "Configurações e opções".

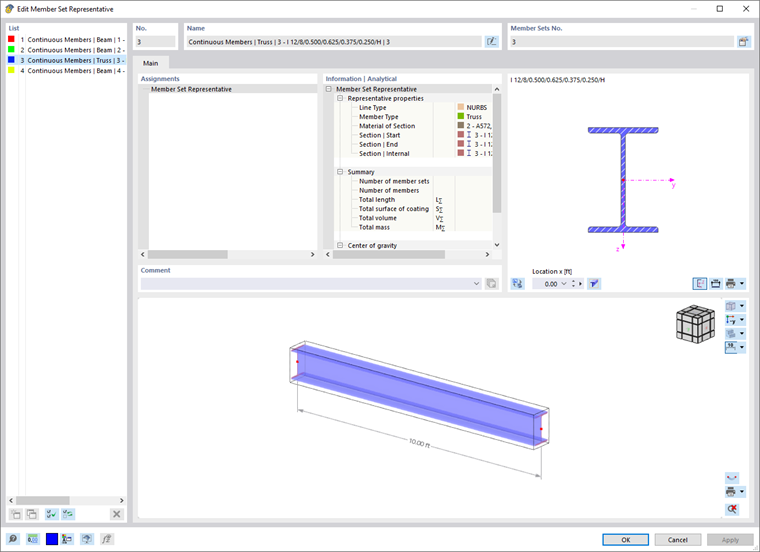

Os representantes de conjuntos de barras são listados no Navegador – Dados sob os objetos base. Na caixa de diálogo de edição, as propriedades de dimensionamento podem então ser atribuídas.
