Uma estrutura pórtico é um sistema estático que consiste em pelo menos uma barra horizontal e uma barra vertical submetidas à flexão. Estas barras estão conectadas em um nó. As barras verticais são chamadas de "pilares", enquanto as barras horizontais são chamadas de "vigas".
Características
Uma estrutura pórtico clássica de uma nave única consiste em dois pilares e uma viga que conecta os dois pilares. Para o contraventamento, tal pórtico necessita de pelo menos uma conexão rígida em uma ou ambas as esquinas do pórtico.
Esquinas rígidas de pórtico garantem estabilidade no sentido de prevenir o deslocamento da estrutura pórtico, eliminando a necessidade de treliças com tirantes. Além disso, esquinas rígidas podem suportar momentos de flexão. Isso mantém o momento no meio da viga baixo, permitindo um maior vão.
Aplicação
Estruturas pórtico também podem ser construídas com duas ou mais naves (em comprimento ou largura) ou em andares (construídas uma sobre a outra).
- Pórticos de múltiplas naves: Galpões logísticos
- Pórticos em andares: Edifícios com vários pisos, estacionamentos

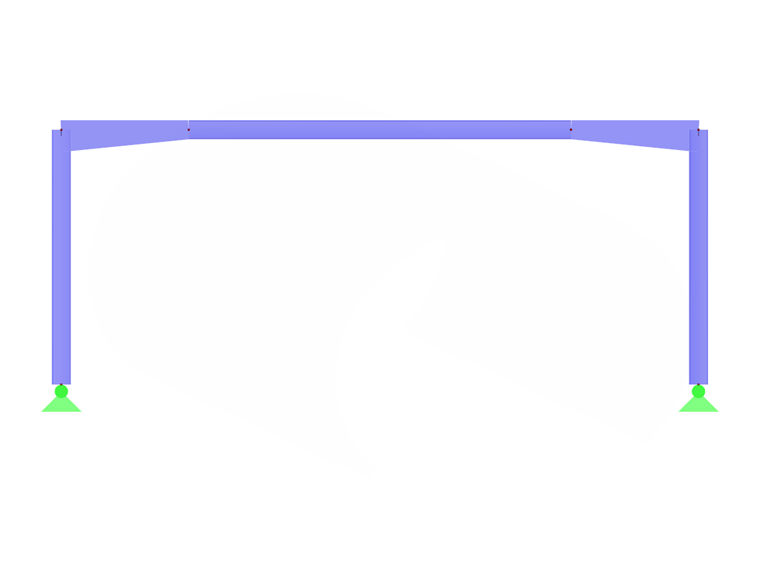

Uma vez que as estruturas pórtico são predominantemente submetidas à flexão, geralmente são previstos reforços nas seções transversais (chanfros) na área das esquinas dos pórticos (ver imagem 1). Devido à maior rigidez nessas áreas, os momentos são "atraídos" para esse ponto e reduzidos em outros pontos, como no meio do vão.

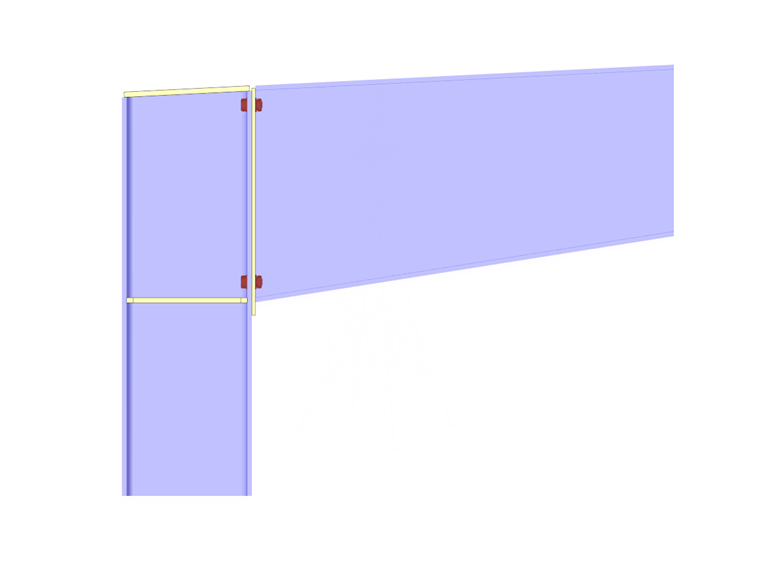

Uma esquina rígida de pórtico pode ser soldada ou parafusada. Se necessário, nervuras podem ser adicionadas para garantir que forças de compressão dos momentos de flexão na viga sejam transmitidas ao pilar de forma a não deformar excessivamente a aba do pilar (ver imagem 2).
Estruturas pórtico no RFEM e RSTAB
A Dlubal Software oferece, com o RFEM e o RSTAB como programas principais, a possibilidade de modelar intuitivamente diferentes estruturas de barras e calcular esforços internos, deformações e forças de apoio. Para o dimensionamento das esquinas dos pórticos, o Add-On Conexões em Aço para RFEM é adequado.
