Com um campo de cisalhamento, pode-se captar o efeito estabilizador de componentes como perfis trapezoidais de aço ou ligações que suportam a flange comprimida de um perfil. Assim, um campo de cisalhamento impacta positivamente na capacidade de resistência ao encurvamento por torção de barras suscetíveis à instabilidade.
A abordagem de uma sustentação lateral contínua é regulamentada, por exemplo, na EN 1993-1-1 Anexo BB.2.1 e EN 1993-1-3 Seção 10.1.5.1.
Entrada no RFEM/RSTAB

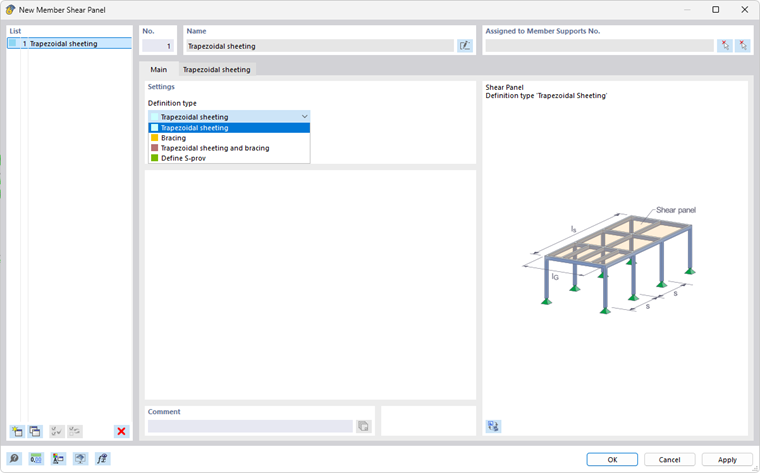

Em vários Add-Ons de dimensionamento, a rigidez do campo de cisalhamento pode ser considerada. Para isso, deve-se definir um Campo de Cisalhamento de Barra na categoria Tipos para Barras. Ele pode ser descrito pelos seguintes parâmetros:
- Chapa trapezoidal
- Ligação
- Chapa trapezoidal e ligação
- Especificação manual da rigidez
A chapa trapezoidal pode ser selecionada a partir de uma biblioteca. Os parâmetros geométricos como comprimento do campo de cisalhamento ou distância entre postes podem ser determinados graficamente na janela de trabalho.
O programa determina a rigidez do campo de cisalhamento existente a partir das condições de contorno e aplica-a como sustentação lateral contínua do perfil. O campo de cisalhamento de barra deve ser então atribuído ao definir um apoio de barra e, finalmente, atribuído às barras ou conjuntos de barras.
