Trajetória

O termo trajectória descreve a forma como um objecto se desloca no espaço. A trajetória de um peso ou a trajetória de um planeta são exemplos de trajetórias.

Os resultados podem também ser apresentados sob a forma de trajectórias. Trata-se de representações vetoriais que permitem visualizar a direção e o tamanho dos resultados. Esta representação é útil para compreender a distribuição das forças internas e tensões numa superfície.

Modelação no RFEM

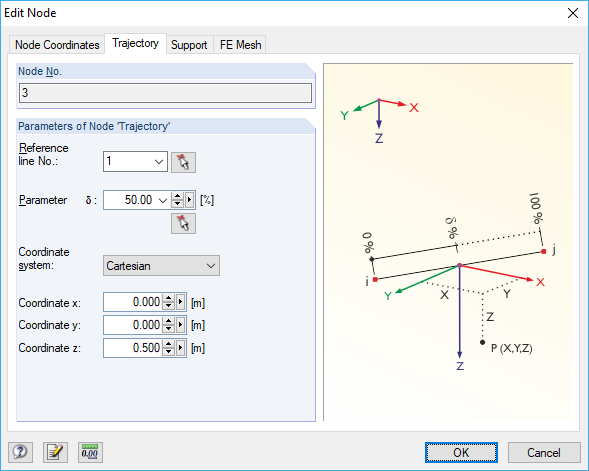

Na geração do programa RFEM 5, pode definir os nós do tipo "Trajetória". Isto requer a existência de uma linha que é utilizada como objeto de referência para a descrição da trajectória. Através da especificação do parâmetro δ pode definir a posição do nó ao longo da trajectória. 0% refere-se ao ponto inicial, 100% ao ponto final da trajectória.

Trajetórias de resultados

Para superfícies e sólidos, pode apresentar as trajetórias das tensões principais através da seleção do respetivo ângulo α para as superfícies superior, central e inferior da superfície.
