Avec un panneau de cisaillement, l'effet stabilisant des composants tels que les profilés trapézoïdaux en acier ou les contreventements peut être pris en compte, soutenir la ceinture comprimée d'un profilé. Ainsi, un panneau de cisaillement a un effet positif sur la résistance au déversement et au flambement des barres susceptibles de stabilité.
L'approche d'un support latéral continu est par exemple réglementée dans EN 1993-1-1 Annexe BB.2.1 et EN 1993-1-3 Section 10.1.5.1.
Entrée dans RFEM/RSTAB

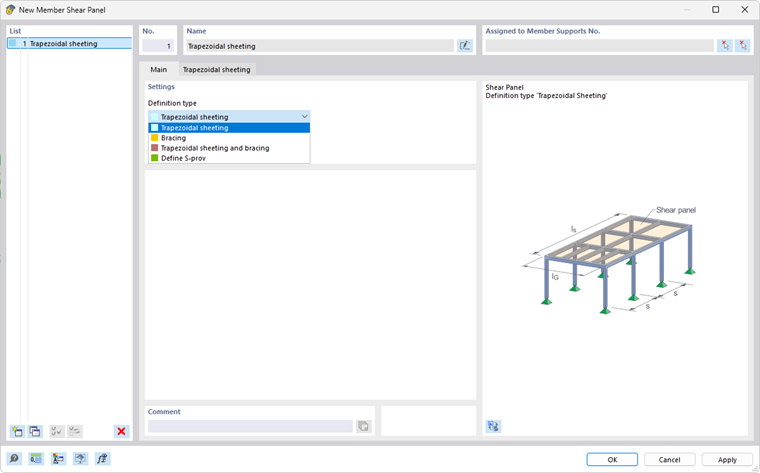

Dans différents modules additionnels de dimensionnement, la rigidité du panneau de cisaillement peut être prise en compte. À cet effet, un panneau de cisaillement de barre doit être défini dans la catégorie Types pour barres. Il peut être décrit à l'aide des paramètres suivants :
- Tôle trapézoïdale
- Contreventement
- Tôle trapézoïdale et contreventement
- Définition manuelle de la rigidité
La tôle trapézoïdale peut être sélectionnée dans une bibliothèque. Les paramètres géométriques tels que la longueur du panneau de cisaillement ou la distance entre les poteaux peuvent être déterminés graphiquement dans la fenêtre de travail.
À partir des conditions aux limites, le programme détermine la rigidité du panneau de cisaillement disponible et l'utilise comme support latéral continu du profilé. Le panneau de cisaillement de barre doit alors être affecté lors de la définition d'un appui de barre et finalement attribué aux barres ou ensembles de barres.
