Термин траектория описывает путь, по которому объект движется в пространстве. Траектория шара при ударе или орбита планеты - это примеры траекторий.
Также результаты могут быть представлены в виде траекторий. Это векторные представления, которые визуализируют направление и величину результатов. Такое представление полезно для понимания распределений внутренних усилий и напряжений в плоскости.
Моделирование в RFEM
В поколении программ RFEM 5 можно определять узлы типа "Траектория". Для этого требуется существование линии, которая служит объектом ссылки для описания траектории. С помощью параметра δ можно установить положение узла вдоль траектории. 0 % соответствует начальной точке, 100 % - конечной точке траектории.

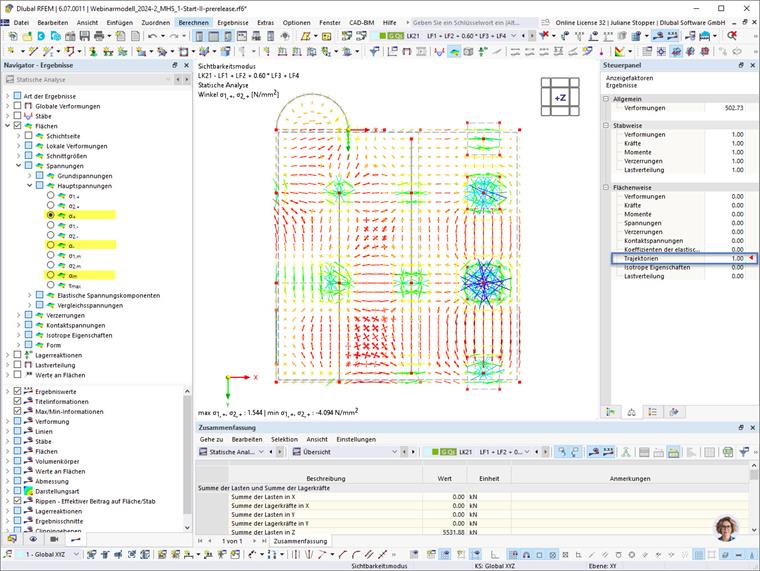

Траектории результатов
Для поверхностей и объемных тел можно отображать траектории главных напряжений, выбрав соответствующий угол α для верхней, средней и нижней стороны поверхности.
