Le terme trajectoire décrit la manière dont un objet se déplace dans l'espace. La trajectoire d'un projectile ou la trajectoire d'une planète sont des exemples de trajectoires.
Les résultats peuvent également être affichés sous forme de trajectoires. Il s'agit de représentations vectorielles qui permettent de visualiser la direction et la taille des résultats. Cette représentation est utile pour comprendre la distribution des efforts internes et des contraintes dans une surface.
Modélisation dans RFEM
Dans la génération de programme RFEM 5, vous pouvez définir des nœuds de type « Trajectoire ». Cela nécessite l'existence d'une ligne qui est utilisée comme objet de référence pour la description de la trajectoire. En spécifiant le paramètre δ, vous pouvez définir la position du nœud le long de la trajectoire. 0 % se réfère au point de départ, 100 % au point de fin de la trajectoire.
Trajectoires de résultats

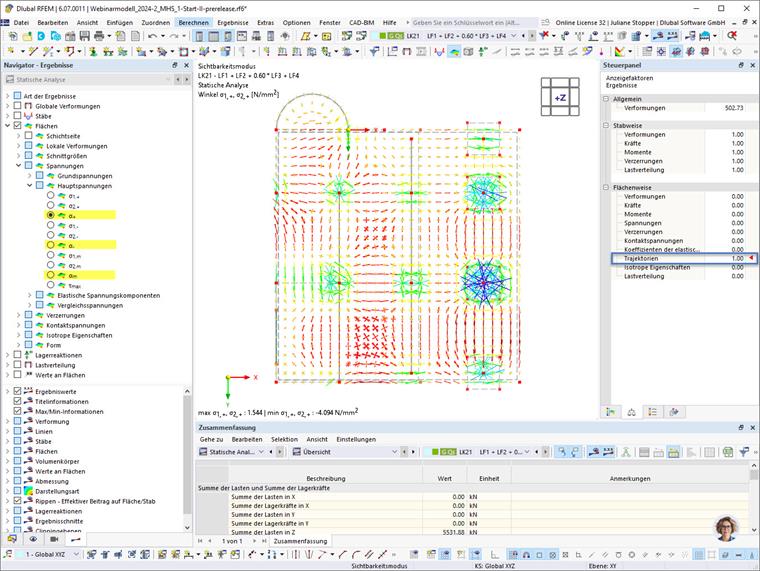

Pour les surfaces et les solides, vous pouvez afficher les trajectoires des contraintes principales en sélectionnant les angles α respectifs pour les surfaces supérieure, centrale et inférieure de la surface.
