Les ensembles de barres représentatifs sont des modèles pour les ensembles de barres qui possèdent des propriétés identiques en termes de matériau, de section, de type de barre, de longueur de barre et de type d’ensemble de barres. Seul l’ensemble de barres avec les efforts internes déterminants de tous les types similaires est examiné. Ainsi, les représentants aident à obtenir une vue d’ensemble claire tant dans le logiciel que dans le rapport d’impression. Ils facilitent également l’évaluation et la documentation des résultats.
Application dans RFEM et RSTAB
Les ensemble de barres représentatifs n’ont pas besoin d’être créés manuellement. Ils sont automatiquement générés à partir des propriétés des ensembles de barres présents dans le modèle. Pour cela, l’option correspondante doit être activée dans les données de base du modèle dans l’onglet « Paramètres et options ».

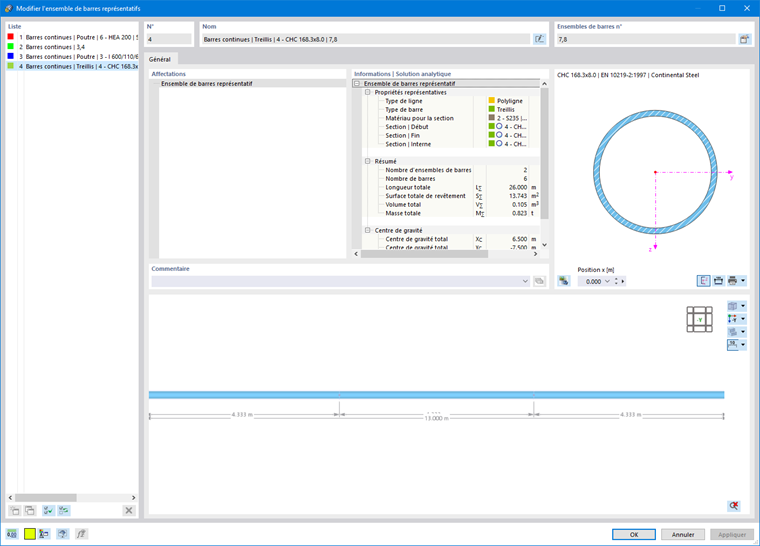

Les ensemble de barres représentatifs sont listés dans le Navigateur - Données sous les objets de base. Dans la boîte de dialogue de modification, les propriétés de calcul peuvent alors être assignées.
