Volné liniové zatížení je konstantní nebo lineárně proměnné silové zatížení, které působí po celé délce libovolné, volně definované linie plochy. Tento typ zatížení je vhodný pro působení zatížení pouze na jednu hranu plochy – například pokud chceme zjednodušeně použít zatížení od stěn nebo větrem.
Použití v programu RFEM

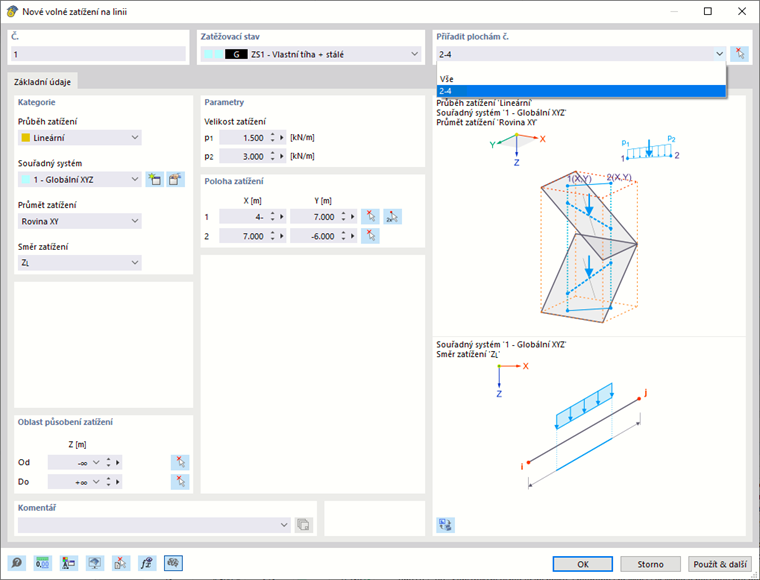

Volná zatížení na linii lze v programu RFEM zadávat pomocí „Vložit" → „Zatížení" → „Volná zatížení na linii" → „Dialog" nebo přidat a definovat v tabulce.
V seznamu "Zatěžovací stavy" vyberte zatěžovací stav, kterému chcete zatížení na linii přiřadit.
V sekci "Přiřadit plochám" se nastavuje, kde zatížení působí. V seznamu máte na výběr z několika možností:
- "prázdný řádek": zatížení nepůsobí na žádnou plochu.
- Vše: zatížení bude působit na všechny plochy, které jsou od poloh zatížení protínány kolmo na rovinu průmětu.
- "Číslo": zatížení působí pouze na plochy zadané čísly.
V seznamu "Průběh zatížení" jsou k dispozici následující možnosti:
- Konstantní: zatížení na linii působí konstantní velikostí.
- Lineární: zatížení má lineárně proměnnou velikost.
V sekci "Parametry" můžete zadat hodnoty zatížení pro zatížení na linii. V sekci "Poloha zatížení" lze definovat souřadnice, mezi kterými působí volné zatížení na linii.
