Une charge linéique libre agit comme une force constante ou linéairement variable le long d’une ligne définie librement sur une surface. Ce type de charge est approprié pour appliquer une charge uniquement sur un bord unique d'une surface, par exemple, lorsque l'on souhaite simplifier la charge due aux murs ou au vent.
Utilisation dans RFEM

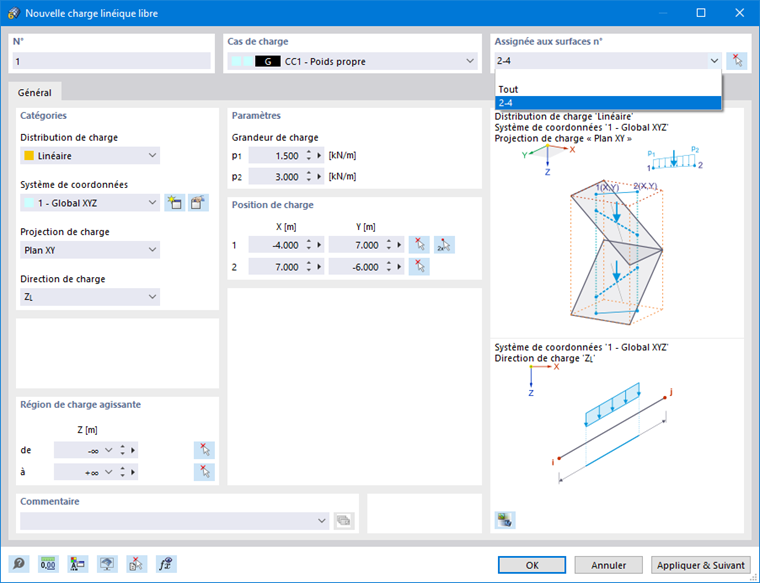

Les charges linéaires libres peuvent être insérées et définies dans RFEM via Insérer → Charges → Charges linéiques libres → Boite de dialogue ou dans les tableaux.
Dans la liste « Cas de charge », sélectionnez le cas de charge auquel la charge linéique doit être assignée.
Dans la section « Assignée aux surfaces », la portée de la charge peut être contrôlée. Plusieurs options sont disponibles dans la liste :
- « Vide » : La charge n’agit sur aucune surface.
- Tout(es) : La charge est appliquée à toutes les surfaces qui sont coupées perpendiculairement au plan de projection à partir des points de charge.
- « Numéro » : La charge n’agit que sur les surfaces avec les numéros spécifiés.
Dans la liste « Distribution de charge », les options suivantes sont disponibles :
- Uniforme : La charge linéique agit avec une intensité constante.
- Linéaire : La charge a une intensité linéairement variable.
Dans les « Paramètres », les intensités des charges linéiques doivent être spécifiées. Dans la section « Position de charge », les coordonnées entre lesquelles la charge linéique libre agit peuvent être définies.
