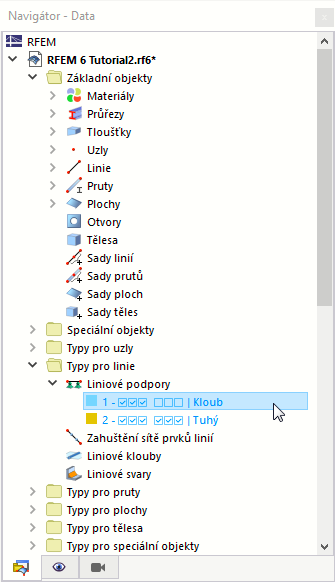

Na spodních liniích všech stěn se nacházejí podpory. Pro přiřazení podpor otevřeme v navigátoru složku Typy pro linie a dvakrát klikneme na položku 1 Kloub.
U kloubového uložení jsou translační stupně volnosti omezeny ve směru X, Y a Z, linie je tedy v těchto směrech podepřena. Kolem žádné osy není rotační podpora.

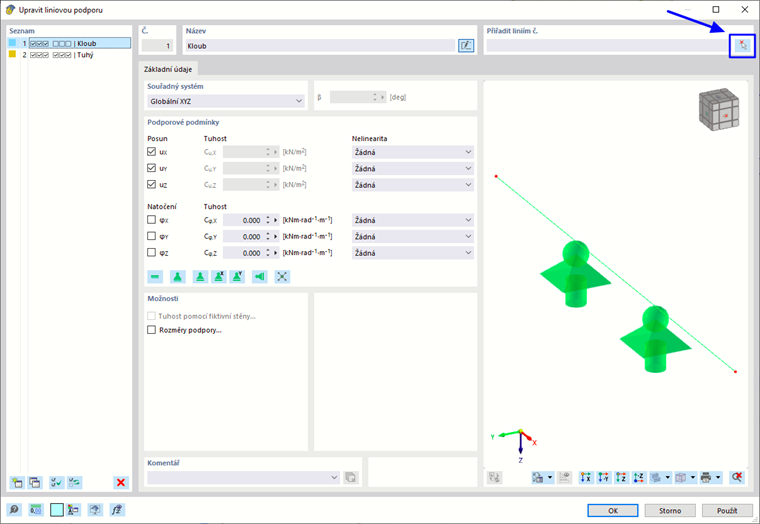

Pokud chcete tento typ podpory přiřadit dolním liniím graficky, klikněte na tlačítko
.

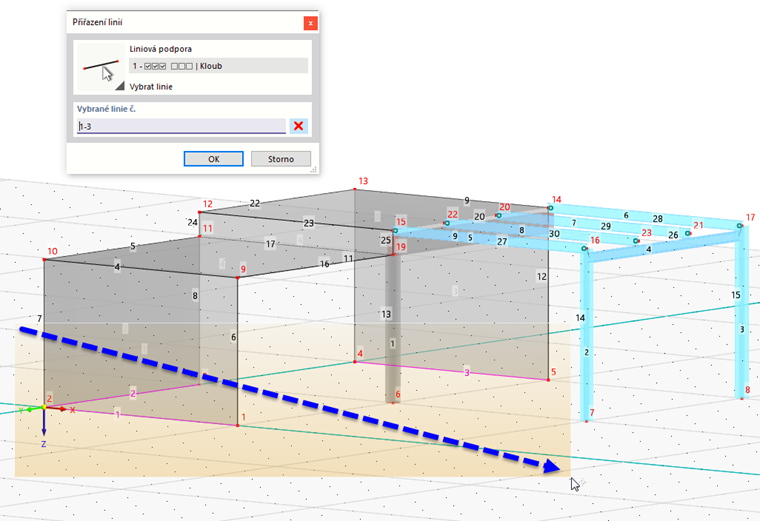

Nakreslete okno zleva doprava a zobrazí se v něm spodní linie nos. 1 až 3 . Ujistěte se, že v tomto okně nejsou obsaženy žádné další linie (pokud je to nutné, natočte si pohled). Po výběru linií klikněte na OK.

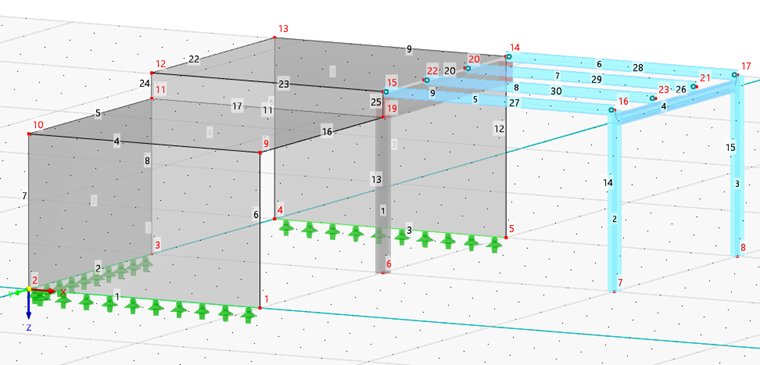

V sekci 'Přiřadit liniím č.' zkontrolujte, zda jsou uvedena správná čísla linií. Kliknutím na tlačítko OK se podpory přiřadí.
