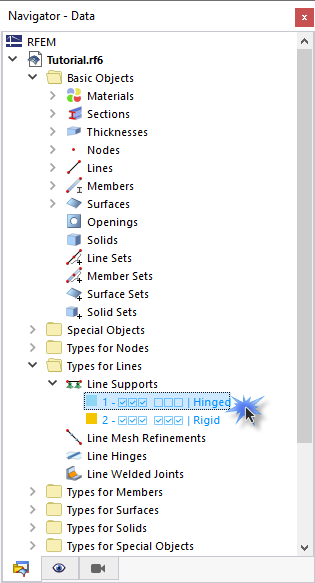

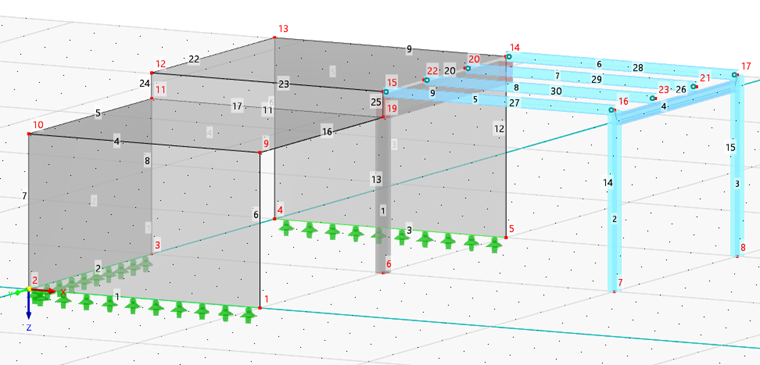

Hay apoyos en las líneas inferiores de todos los muros. Para asignar apoyos, abra la carpeta Tipos para líneas en el navegador y haga doble clic en el elemento 1 Articulado.

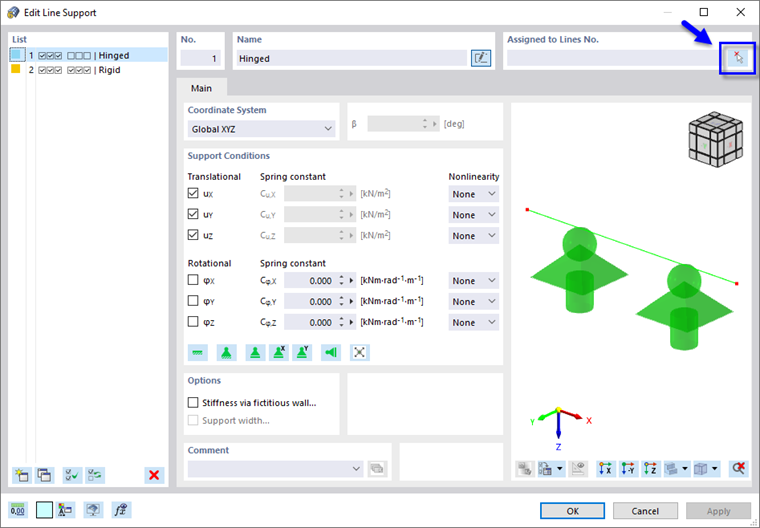

Para un apoyo ahorquillado, los grados de libertad de traslación se restringen en las direcciones X, Y y Z de modo que la línea se apoye en esas direcciones. No hay apoyo giratorio sobre ningún eje.
Para asignar este tipo de apoyo a las líneas inferiores gráficamente, haga clic en el botón
.

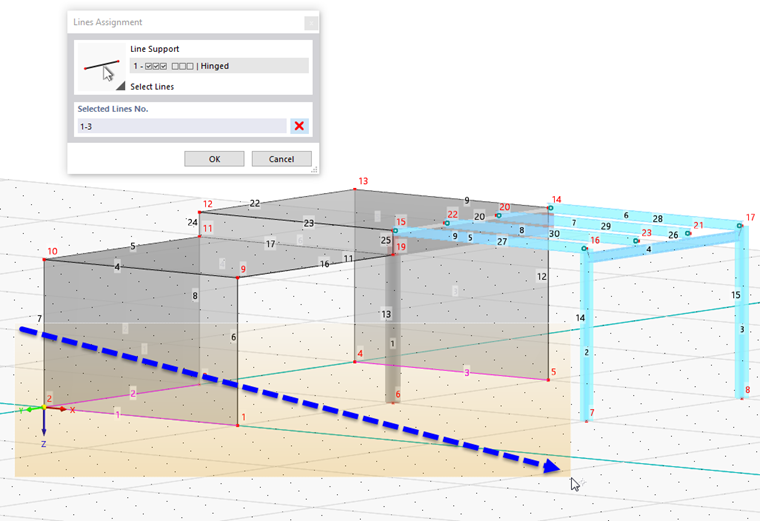

Dibuje una ventana de izquierda a derecha que incluya las líneas inferiores núm. 1 a 3. Asegúrese de que no haya otras líneas completamente contenidas dentro de esta ventana (si es necesario, gire la vista). Cuando haya seleccionado las líneas, haga clic en Aceptar.
Compruebe si se muestran los números de línea correctos en el área 'Asignado a las líneas núm.'. Haga clic en Aceptar para asignar los apoyos.
