Podpory liniowe

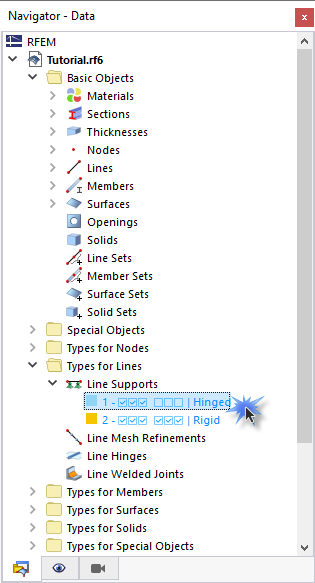

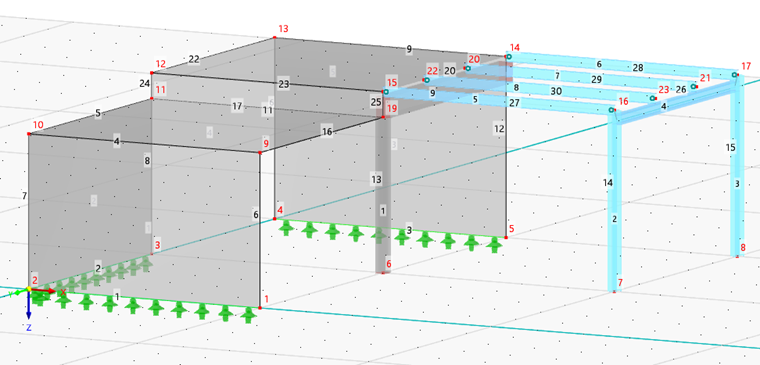

Na dolnych liniach wszystkich ścian znajdują się podpory. Aby przypisać podpory, otwórz w nawigatorze folder Typy dla linii i kliknij dwukrotnie pozycję 1 Przegubowa.

W przypadku podpory przegubowej translacyjne stopnie swobody są ograniczone w kierunkach X, Y i Z, tak więc linia jest podparta w tych kierunkach. Nie ma podpory obrotowej względem żadnej osi.

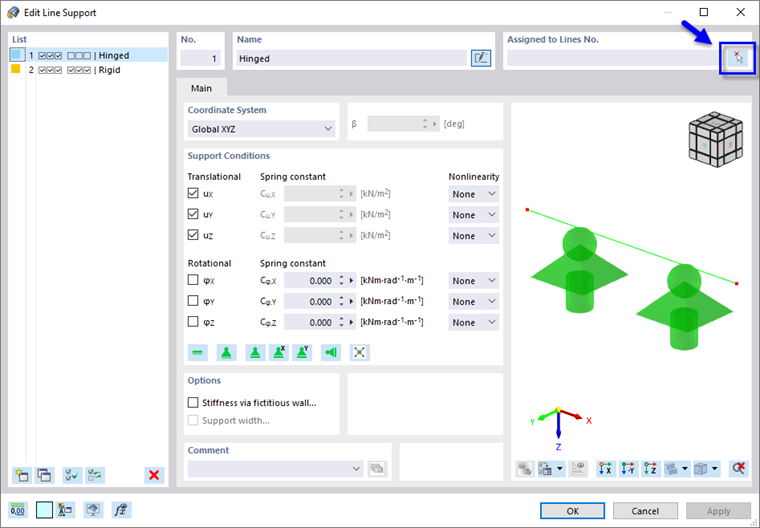

W celu graficznego przypisania tego typu podpory do dolnych linii należy kliknąć przycisk Wybierz Indywidualnie .

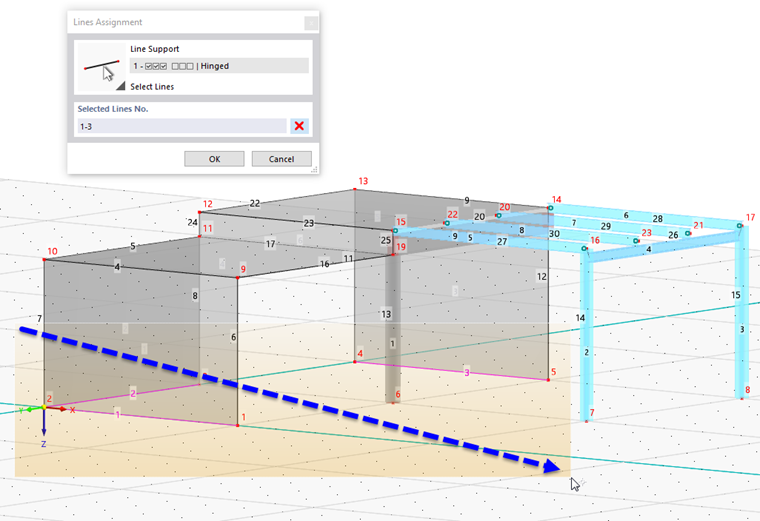

Narysuj obszar zaznaczenia od lewej do prawej strony, obejmujący dolne linie nr 1 do 3. Upewnij się, że w obszarze tym nie leżą w całości żadne inne linie (w razie potrzeby obróć widok). Po wybraniu linii potwierdź przyciskiem OK.

Sprawdź, czy w sekcji 'Przypisane do linii nr' wyświetlane są prawidłowe numery linii. Kliknij przycisk OK, aby przypisać podpory.
