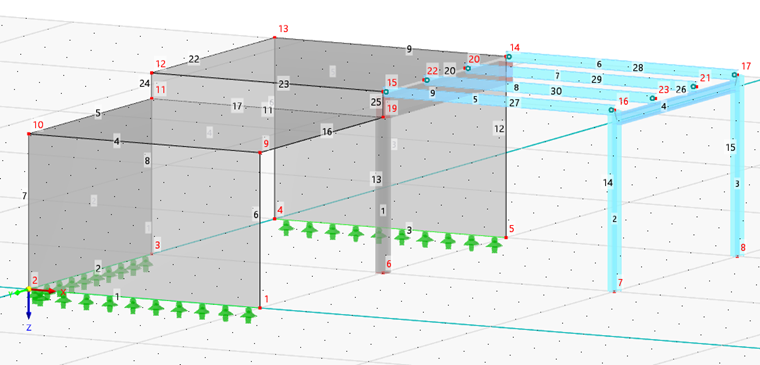

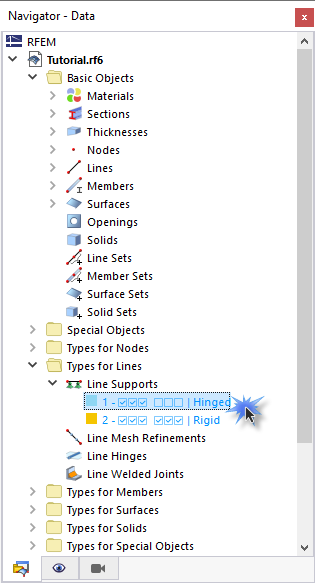

Ci sono vincoli esterni sulle linee di fondo di tutte le pareti. Per allocare i vincoli esterni, aprire la cartella Tipi per linee nel navigatore e fare doppio clic sull'elemento 1 incernierato.

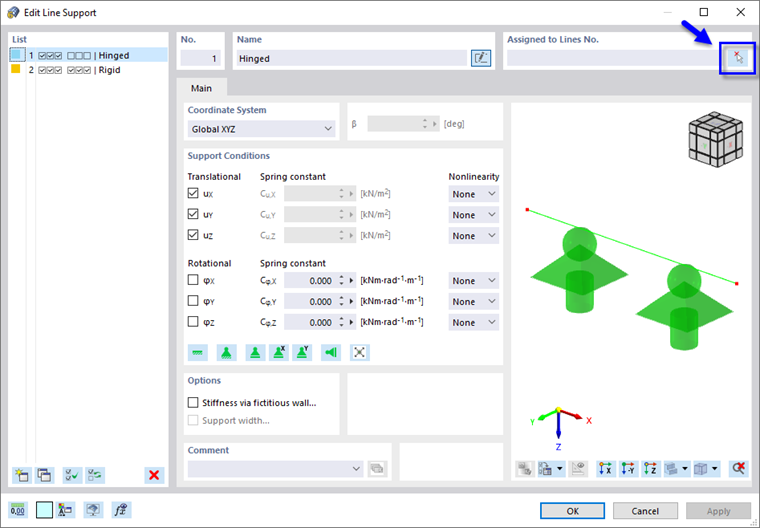

Per un vincolo esterno incernierato, i gradi di libertà traslazionali sono vincolati nelle direzioni X, Y e Z in modo che la linea sia vincolata in quelle direzioni. Non c'è nessun vincolo esterno rotazionale intorno a nessun asse.
Per assegnare graficamente questo tipo di vincolo esterno alle linee inferiori, fare clic sul pulsante
.

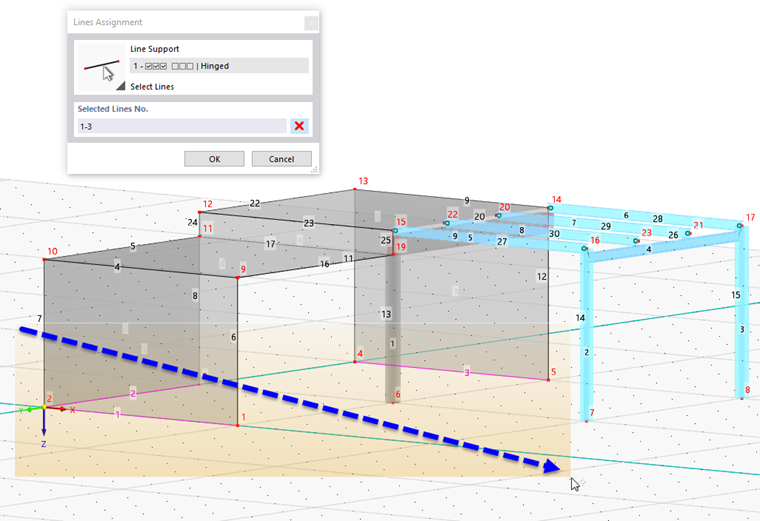

Disegna una finestra da sinistra a destra che includa le linee inferiori nn. da 1 a 3. Assicurarsi che nessun'altra linea sia contenuta completamente all'interno di questa finestra (se necessario, ruotare la vista). Dopo aver selezionato le linee, fare clic su OK.
Controlla se i numeri di linea corretti sono mostrati nell'area 'Assegna alle linee nr.'. Fare clic su OK per allocare i vincoli esterni.
