Síť konečných prvků

Generování sítě

Chcete-li vytvořit síť konečných prvků s výchozím nastavením, vyberte z nabídky Výpočet položku Vygenerovat síť prvků. Po generování se síť zobrazí na plochách modelu (pokud se nezobrazí, jděte do nabídky Výpočet a vyberte Zobrazit síť).

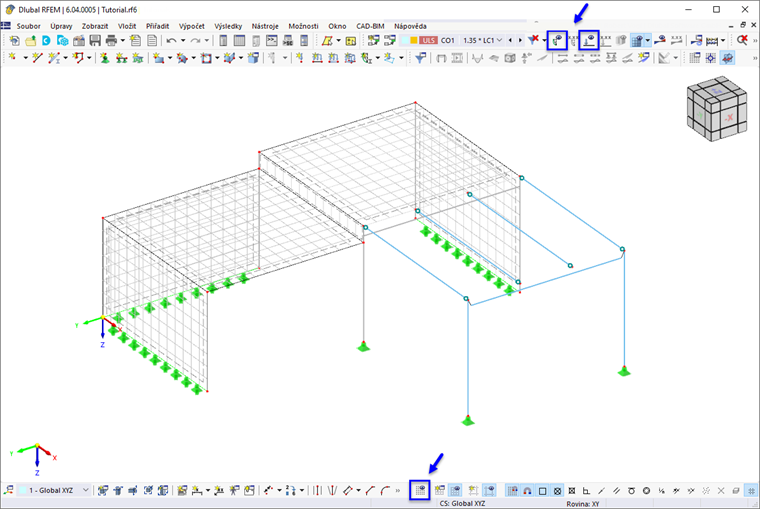

01 Síť konečných prvků

Pro lepší přehlednost sítě lze pomocí tlačítka ve stavovém řádku vypnout rastr pracovní roviny. Pomocí tlačítek a v panelu nástrojů lze imperfekce a zatížení skrýt.

Úprava velikosti sítě

Standardní nastavení, která jsou použita pro síť, můžete zkontrolovat. Znovu vyberte nabídku Výpočet a klikněte na Nastavení sítě prvků.

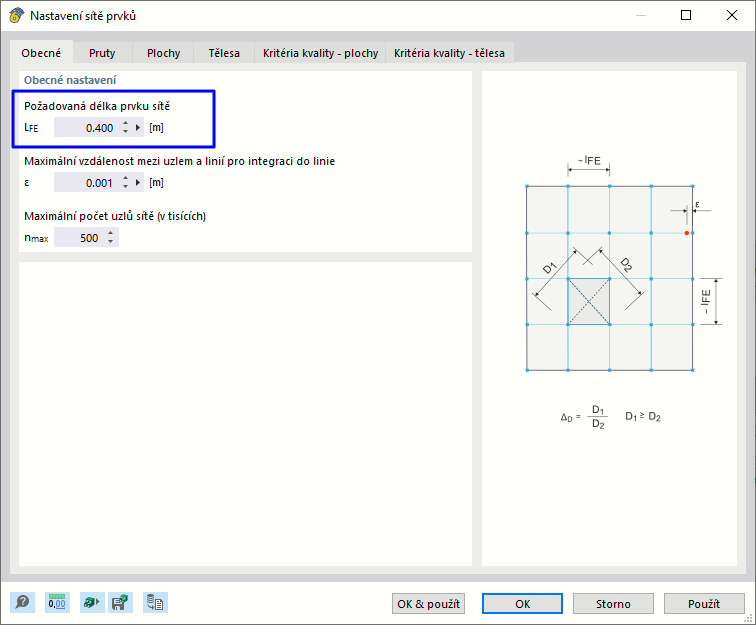

05 Úprava požadované délky konečných prvků

Sekce 'Obecné nastavení' v první záložce určuje požadovanou délku konečných prvků - velikost sítě, která se použije globálně na všechny objekty modelu. Pro jemnější síť zadejte hodnotu 0,40 m.

Po kliknutí na tlačítko OK & použít se vytvoří síť s novým nastavením.

Použití zahuštění sítě

Zahuštění sítě prvků plochy

Pro výšku připojovací plochy (č. 6) 50 cm se vytvoří mezi horní a dolní hraniční linií pouze jedna řada konečných prvků. To není dostatečné pro adekvátní analýzu.

Chcete -li vytvořit tři řady prvků, definujte zahuštění sítě ploch: Dvakrát klikněte na přerušované čáry, které symbolizují plochu č. 6 v drátovém modelu. V případě potřeby lze grafiku zvětšit.

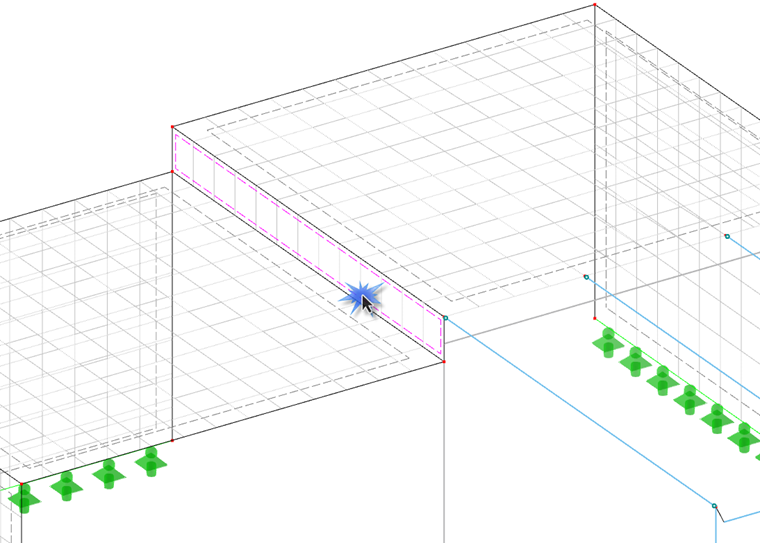

06 Úprava plochy při zobrazení drátového modelu

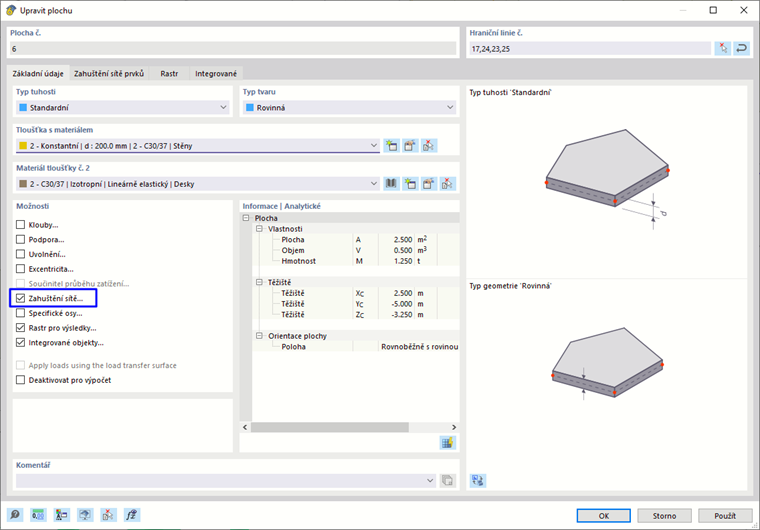

V dialogu 'Upravit plochu' zaškrtněte políčko Zahuštění sítě... v sekci 'Možnosti'.

07 Aktivace "Zahuštění sítě" pro plochu

Poté klikněte na záložku Zahuštění sítě prvků (1).

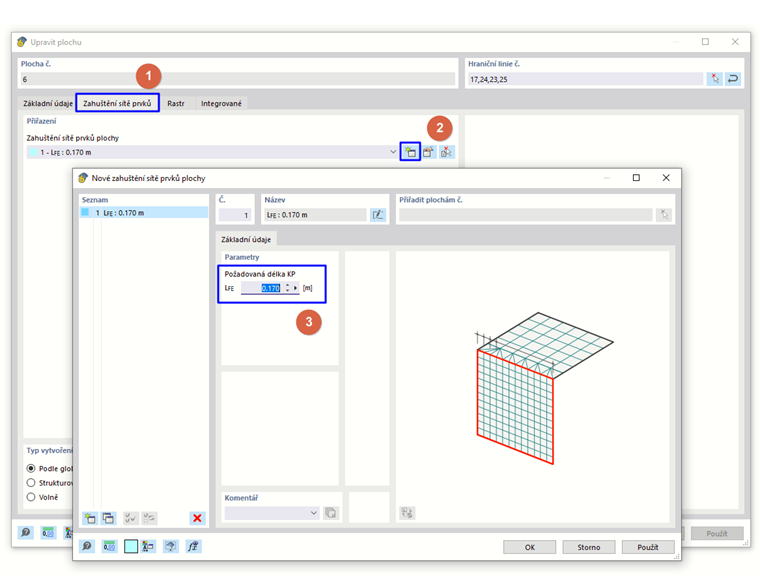

08 Definice „požadované délky prvku“ pro zahuštění

V sekci 'Přiřazení' vytvořte kliknutím na tlačítko nové zahuštění sítě (2). Otevře se dialog 'Nové zahuštění sítě prvků plochy'. V sekci 'Parametry' (3) zadejte požadovanou délku KP 0,17 m, aby se na výšce 50 cm vytvořily tři prvky.

Dvakrát klikněte na OK a zavřete oba dialogy. V jednom rohu plochy se zobrazí obdélníkový symbol. Symbolizuje zahuštění sítě.

Zahuštění sítě uzlů

Oblasti zahuštění sítě lze definovat také okolo vybraných uzlů. Pokud chcete použít jinou metodu, otevřete v navigátoru složku Typy pro uzly. Poté dvakrát klikněte na tlačítko Zahuštění sítí prvků uzlů.

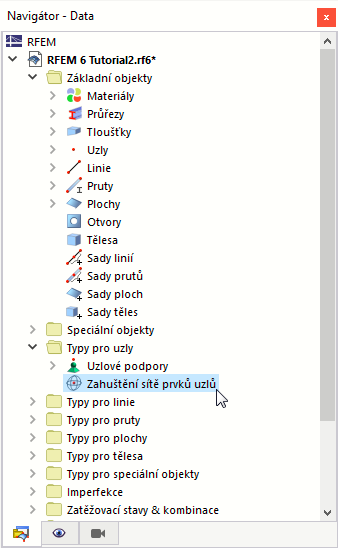

10 'Zahuštění sítě uzlů' v navigátoru

V dialogu 'Nové zahuštění sítě prvků uzlu' je přednastaven typ kruhového zahuštění. V sekci 'Parametry' zadejte poloměr 1,5 m a vnitřní požadovanou délku KP 0,2 m (1).

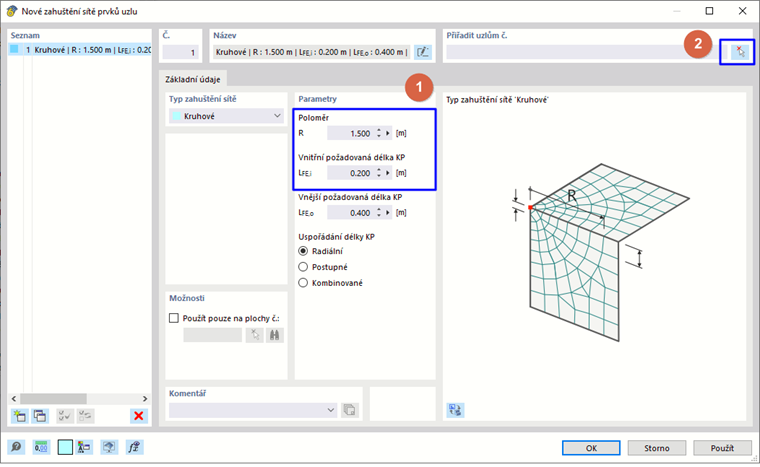

11 Zadání zahuštění sítě uzlů

Chcete-li přiřadit tento nový typ zahuštění uzlu graficky, klikněte na tlačítko (2). Vyberte rohový uzel č. 14 na spoji mezi stěnou a plošinou.

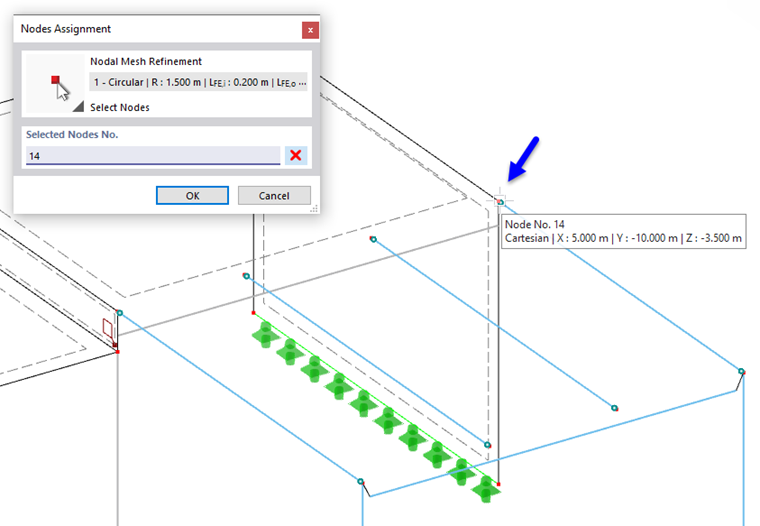

13 Výběr uzlu zahuštění sítě

Dialog 'Přiřazení uzlů' zavřete pomocí OK.

Dalším kliknutím na tlačítko OK zavřete dialog 'Nové zahuštění sítě prvků uzlu'. Okolo uzlu se zobrazí sférický symbol, který představuje oblast jeho zahuštění sítě (pokud ne, aktivujte v navigátoru 'Zobrazit' volbu 'Zahuštění sítí prvků uzlů').

Nakonec vytvořte síť znovu pomocí Vygenerovat síť prvků v nabídce Výpočet.

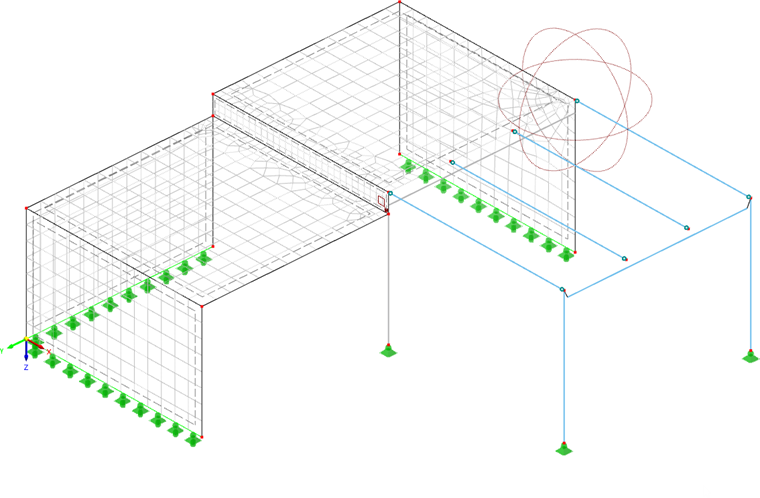

14 Síť konečných prvků se zahuštěními
