Generación de la malla

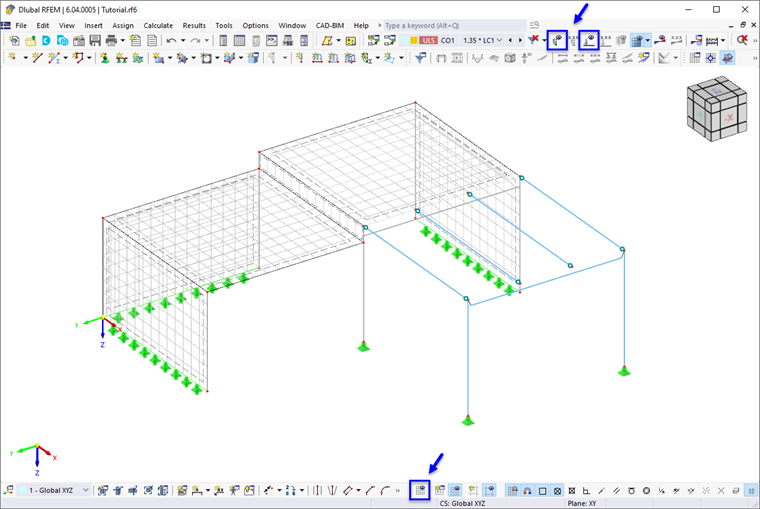

Para crear la malla de elementos finitos con la configuración predeterminada, selecciona el menú Calcular y haz clic en Generar malla. Cuando se haya generado, la malla se mostrará en las superficies del modelo (si no se muestra, ve al menú Calcular nuevamente y selecciona Mostrar malla).
Para una mejor visualización de la malla, puedes usar el botón
en la barra de estado para desactivar la cuadrícula del plano de trabajo. Utiliza los botones
y
en la barra de herramientas para ocultar las imperfecciones y las cargas.
Ajuste del tamaño de la malla

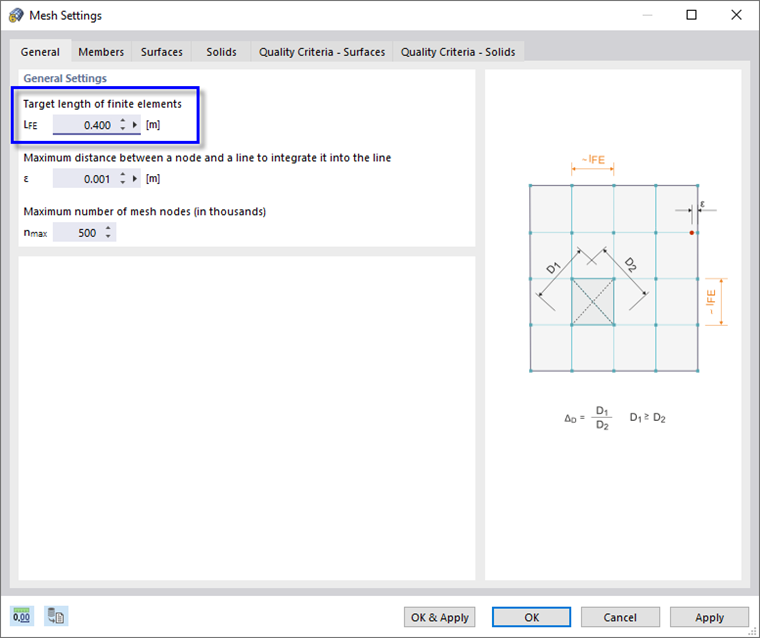

Puedes verificar la configuración que se aplica a la malla por defecto. Selecciona nuevamente el menú Calcular y haz clic en Configuración de malla.
El área "Configuración general" de la primera pestaña controla la longitud objetivo de los elementos finitos: el tamaño de la malla que se aplica globalmente a todos los objetos del modelo. Ingresa el valor de 0.40 m para una malla más refinada.
Haz clic en OK & Aplicar para crear la malla con la nueva configuración.
Aplicación de refinamientos de malla
Refinamiento de malla en superficie
Con la altura de la superficie de conexión (n.º 6) de 50 cm, solo se crea una fila de elementos finitos entre sus líneas límite superior e inferior. Esto no es suficiente para un análisis adecuado.

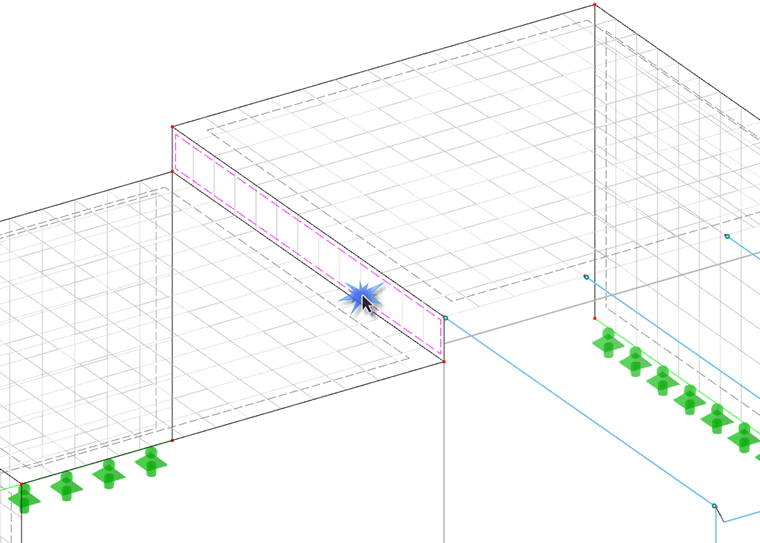

Para crear tres filas de elementos, define un refinamiento de malla en superficie: Haz doble clic en la superficie n.º 6 en las líneas discontinuas que simbolizan las superficies en el modelo de estructura alámbrica. Acerca, si es necesario.
@image022119#

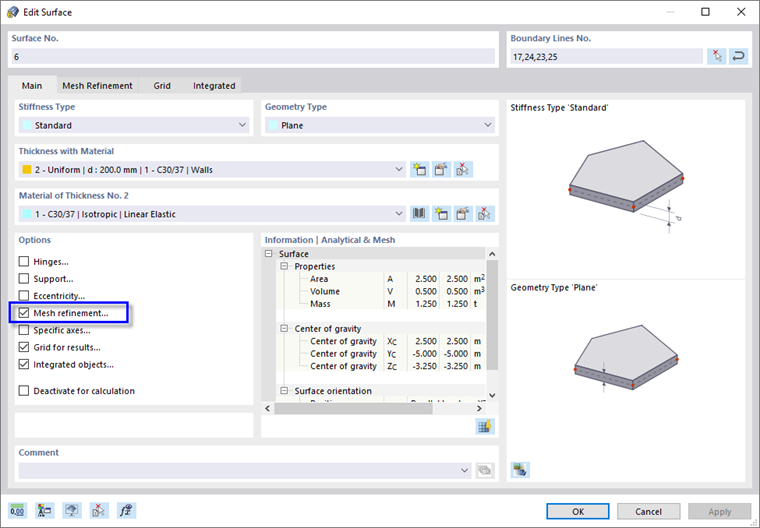

En el cuadro de diálogo "Editar superficie", selecciona la casilla de verificación Refinamiento de malla en el área "Opciones".

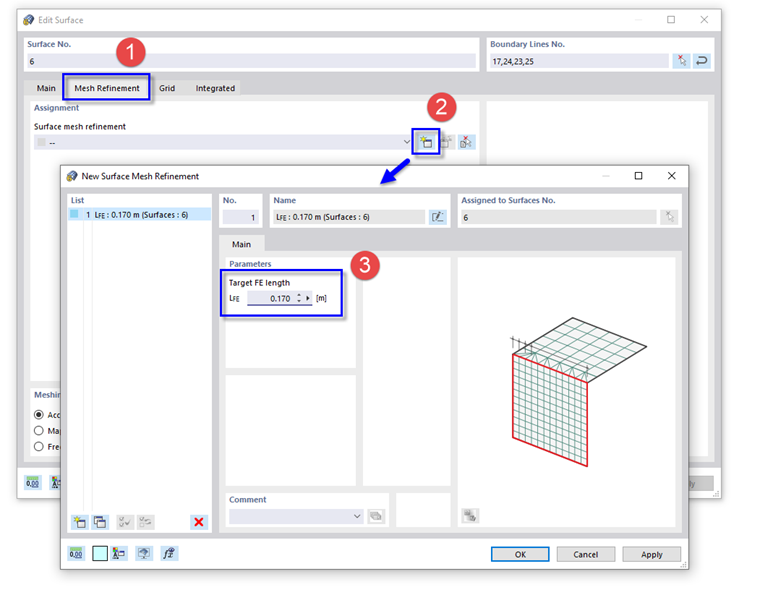

Luego haz clic en la pestaña Refinamiento de malla (1).
En el área "Asignación", haz clic en el botón
para crear un nuevo refinamiento de malla (2). Se abre el cuadro de diálogo "Nuevo refinamiento de malla en superficie". Ingresa la longitud objetivo de 0.17 m en el área "Parámetros" (3) para que se creen tres elementos en la altura de 50 cm.
Haz clic en OK dos veces para cerrar los dos cuadros de diálogo. Un símbolo rectangular se muestra en una esquina de la superficie. Esto simboliza el refinamiento de malla.
Refinamiento de malla nodal
También se pueden definir áreas de refinamiento de malla alrededor de nodos específicos. Para aplicar un método diferente, abre la carpeta Tipos para nodos en el navegador. Luego haz doble clic en Refinamientos de malla nodal.

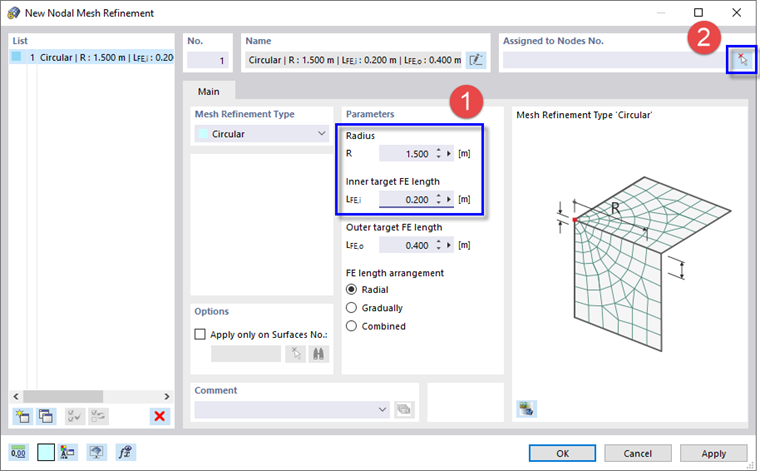

En el cuadro de diálogo "Nuevo refinamiento de malla nodal", el tipo de refinamiento circular está preestablecido. Introduce el radio de 1.5 m y la longitud objetivo interna de 0.2 m en el área "Parámetros" (1).
Para asignar gráficamente este nuevo tipo de refinamiento a un nodo, haz clic en el botón

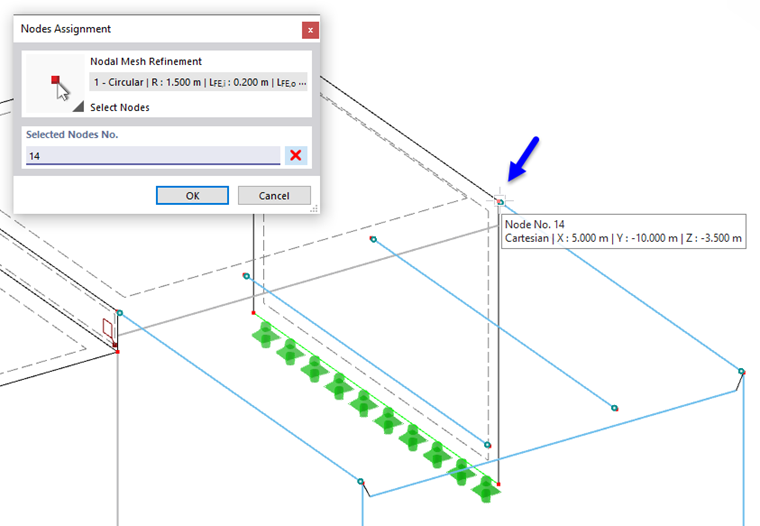

(2). Selecciona el nodo de esquina n.º 14 en la conexión entre la pared y la plataforma.
Cierra el cuadro de diálogo "Asignación de nodos" haciendo clic en OK.
Haz clic en OK nuevamente para cerrar el cuadro de diálogo "Nuevo refinamiento de malla nodal". Un símbolo esférico se muestra alrededor del nodo que representa su área de refinamiento de malla (si no se muestra, activa la opción "Refinamientos de malla nodal" en el navegador "Mostrar").

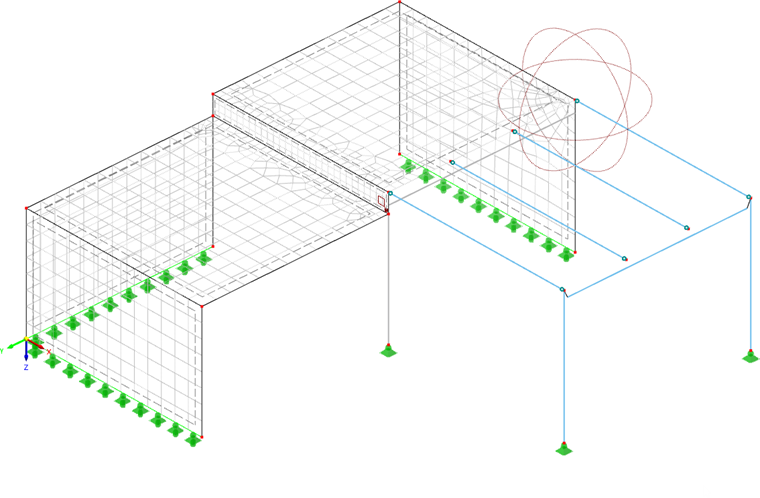

Finalmente, crea la malla nuevamente haciendo clic en Generar malla en el menú Calcular.
